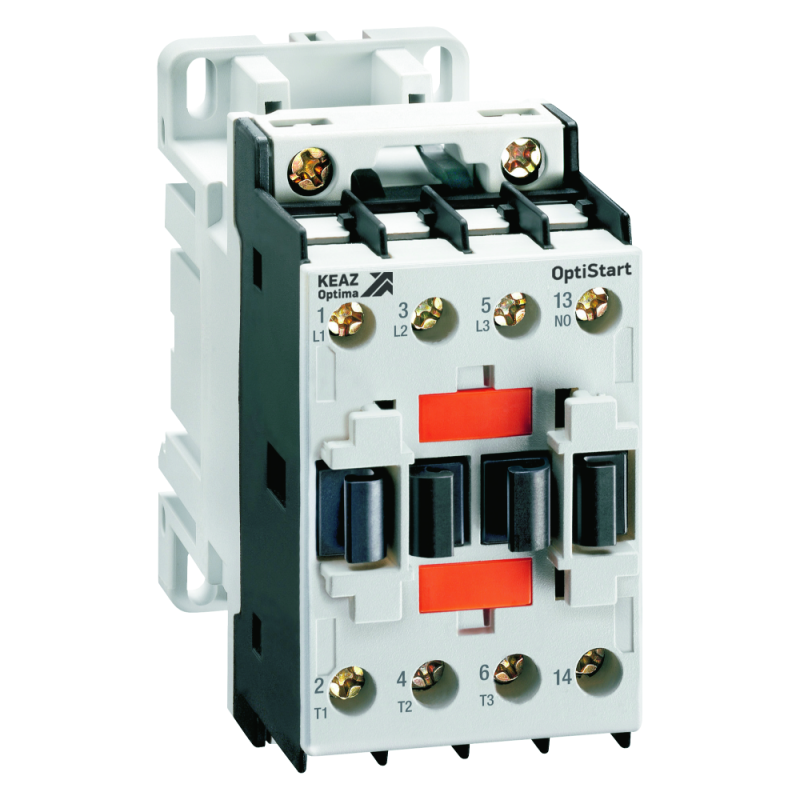

Контактор OptiStart K-F-12-30-01-D024, 12А, 24В DC, 3 НО + 1 НЗ КЭАЗ (Курский электроаппаратный завод) 334601

Контактор K-F-12-30-01-D024 от КЭАЗ - это электромагнитное устройство для коммутации нагрузки постоянного тока, предназначенное для управления электродвигателями мощностью до 5,7 кВт. Модель выполнена в открытом исполнении, рассчитана на установку на DIN-рейку и подходит для автоматических систем с управлением от сети 24 В постоянного тока.

Назначение и область применения

K-F-12-30-01-D024 используется для включения и выключения электрических цепей с постоянным током. Подходит для управления двигателями, насосами, компрессорами и другими устройствами, где требуется надежная коммутация при напряжении управления 24 В DC. Часто применяется в промышленной автоматике: на конвейерах, станках, системах транспортировки и других объектах с контролируемыми циклами работы.

Технические характеристики

• Напряжение питания цепи управления: 24 В постоянного тока (DC)
• Номинальный ток: 12 А
• Мощность управляемого электродвигателя: до 5,7 кВт (по классу AC-3)
• Количество силовых контактов: 3 нормально открытых (НО), 0 нормально замкнутых (НЗ)
• Количество вспомогательных контактов: 1 нормально замкнутый (НЗ)
• Способ подключения силовых цепей: винтовые зажимы
• Степень защиты: IP20 - защита от доступа пальцев и крупных предметов, но не от пыли и воды
• Исполнение: открытое - корпус без внешней защиты, требует установки в закрытый шкаф
• Способ монтажа: на DIN-рейку 35 мм

Совместимость и монтаж

K-F-12-30-01-D024 совместим с любой стандартной DIN-рейкой типа TS35. Для монтажа достаточно защелкнуть устройство на рейке - фиксация механическая, без дополнительных креплений. Подключение проводов осуществляется через винтовые зажимы: рекомендуется использовать многожильные провода с наконечниками, чтобы избежать повреждения жил при затяжке. Убедитесь, что момент затяжки соответствует указаниям производителя - переусиливать нельзя.

Безопасность и стандарты

Контактор K-F-12-30-01-D024 соответствует международным стандартам IEC 60947-4-1 и ГОСТ Р 50030.4.1. Серия OptiStart K прошла сертификацию на соответствие требованиям безопасности для промышленного оборудования. Применение устройства вне допустимых условий (например, во взрывоопасной среде или при повышенной запыленности) недопустимо.

Преимущества

• Управление от низковольтной цепи 24 В DC - безопасно для операторов и легко интегрируется в системы ПЛК
• Четко выраженная коммутационная способность: 12 А при 24 В DC обеспечивает устойчивую работу даже при частых включениях
• Гибкая конфигурация: наличие одного вспомогательного НЗ контакта позволяет реализовать функции блокировки или сигнализации состояния
• Высокая надежность механической части: контакты изготовлены из сплавов с высокой износостойкостью

Ограничения применения

• Не предназначено для работы в условиях повышенной влажности, запыленности или агрессивной среды - степень защиты IP20 исключает использование без корпуса
• Подходит только для постоянного тока; применение на переменном токе невозможно и опасно
• Не имеет встроенной защиты от перегрузки или короткого замыкания - необходимо использовать внешние предохранители или автоматы
• Максимальная мощность 5,7 кВт действует только при напряжении 400 В AC-3; при более высоких напряжениях допустимая мощность снижается

Примеры использования

• Управление двигателем питательного конвейера в пищевой промышленности
• Включение насоса в системе гидравлического давления с управлением от ПЛК
• Переключение режимов работы станка с ЧПУ через сигнал 24 В от контроллера
• Автоматическое отключение зарядного устройства при достижении порогового уровня

Практические советы

• Выбирая контактную группу, учтите: три НО контакта позволяют коммутировать три фазы, но если нужна блокировка по состоянию - используйте один НЗ контакт для сигнала “работает”
• Для долгой службы контактора K-F-12-30-01-D024 избегайте частых включений при максимальной нагрузке - оптимально до 600 циклов в час
• Проверьте посадочную ширину DIN-рейки перед установкой - некоторые старые шкафы имеют рейки с отклонением +-0,5 мм
• Если требуется защита от скачков напряжения на катушке - установите вспомогательный диод обратного действия параллельно катушке управления
• K-F-12-30-01-D024 можно сочетать с другими аксессуарами серии OptiStart K: например, с тепловыми реле или временными реле для создания полноценной системы управления
