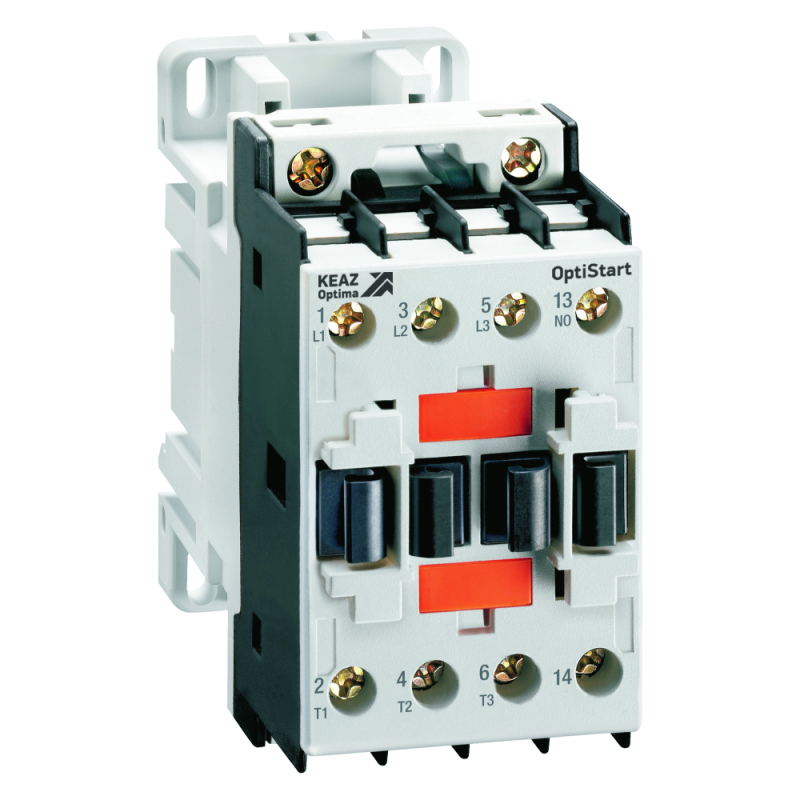

Контактор с катушкой управления DC OptiStart K-F-18-30-01-D024 | 334634 КЭАЗ

Контактор K-F-18-30-01-D024 от КЭАЗ - это электромагнитное устройство для коммутации силовых цепей постоянного тока, предназначенное для управления электродвигателями мощностью до 7,5 кВт. Модель с питанием катушки 24 В DC и трёх нормально-разомкнутыми контактами подходит для автоматических систем на DIN-рейке, особенно там, где требуется надёжное включение/выключение нагрузки без частых перегрузок.

Назначение и область применения

Контактор K-F-18-30-01-D024 используется для удалённого включения и отключения электрических нагрузок, преимущественно - трёхфазных электродвигателей. Он применяется в системах автоматизации: конвейерах, насосах, компрессорах, вентиляционных установках и других устройствах, где нужна частая коммутация. Подходит для работы в промышленных щитах с контроллерами, PLC или кнопочными пунктами управления. Устройство не предназначено для частого пуска двигателей с высокими пусковыми токами - для таких задач рекомендуются специализированные пускатели.

Технические характеристики

• Напряжение питания катушки: 24 В постоянного тока (DC)
• Номинальный ток: 18 А (при AC-3 - управление двигателями)
• Номинальная мощность двигателя: 7,5 кВт (для 380 В, 3 фазы)
• Количество силовых контактов: 3 нормально-разомкнутых (НО), 0 нормально-замкнутых (НЗ)
• Количество вспомогательных контактов: 1 нормально-замкнутый (НЗ)
• Способ подключения: винтовые зажимы для проводов (сечение до 2,5 мм2)
• Монтаж: на DIN-рейку 35 мм
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям, но не от пыли и влаги
• Исполнение: открытое - без корпуса, требует установки в закрытом шкафу

Совместимость и монтаж

K-F-18-30-01-D024 устанавливается на стандартную DIN-рейку 35 мм. Для подключения силовых цепей используются винтовые зажимы - необходимо затягивать клеммы моментом, указанным в документации, чтобы избежать нагрева. Вспомогательный контакт (1 НЗ) можно использовать для сигнализации состояния (например, “двигатель включен”) или в цепях блокировки. Катушка работает только от постоянного тока 24 В - нельзя подавать переменное напряжение. Совместим с другими изделиями серии OptiStart K-F: одинаковый форм-фактор позволяет заменить аналогичные модели без переделки монтажа.

Безопасность и стандарты

Контактор K-F-18-30-01-D024 соответствует международным стандартам IEC 60947-4-1 и ГОСТ Р 50030.4.1. Применяет материалы, устойчивые к перегреву и возгоранию. IP20 обеспечивает базовую защиту от случайного прикосновения, но не защищает от внешней среды - поэтому обязательна установка внутри электрического шкафа. Сертифицирован для эксплуатации в условиях, не содержащих взрывоопасных смесей и агрессивных газов.

Преимущества

• Универсальный монтаж на DIN-рейку - совместим с большинством промышленных щитов
• Чёткая коммутация при 24 В DC - снижает помехи в сложных системах управления
• Наличие вспомогательного контакта (1 НЗ) - позволяет реализовать обратную связь без дополнительных элементов
• Высокая механическая долговечность - рассчитан на десятки тысяч операций
• Производится КЭАЗ - известный российский бренд с гарантированной доступностью запчастей и сервиса

Ограничения применения

• Не подходит для переменного тока - катушка 24 В DC не будет работать от 24 В AC
• IP20 - нельзя использовать вне закрытого шкафа, даже в помещении с повышенной влажностью
• Нет силовых НЗ контактов - невозможно применить для схем с аварийным отключением по замыканию
• Максимальная мощность 7,5 кВт - для более мощных двигателей требуется контактор с большим номиналом (например, K-F-25-...)
• Не имеет встроенной тепловой защиты - для защиты двигателя необходим отдельный тепловое реле

Примеры использования

• Автоматический пуск вентилятора в HVAC-системе по сигналу от термостата
• Управление насосом в системе водоснабжения через PLC
• Переключение режима работы станка: быстрый ход / рабочий ход
• Циклический запуск конвейера с использованием вспомогательного контакта для индикации

Практические советы

• Проверьте соответствие напряжения катушки - 24 В DC - перед подключением. Подача AC повредит катушку.
• При монтаже используйте провода сечением 0,5–2,5 мм2. Более толстые - не войдут в клеммы.
• Обязательно устанавливайте K-F-18-30-01-D024 в закрытом шкафу - открытая конструкция не выдержит пыли и влаги.
• Для защиты двигателя от перегрузки добавьте тепловое реле (например, LR2-D…), так как сам контактор не имеет этой функции.
• Если вам нужны другие конфигурации контактов - выбирайте другую модель серии K-F: есть варианты с 2 НО+1 НЗ, 3 НО+1 НЗ и т.д.
• K-F-18-30-01-D024 от КЭAZ легко заменяется на аналоги той же серии - все имеют единый посадочный размер и тип клемм.
