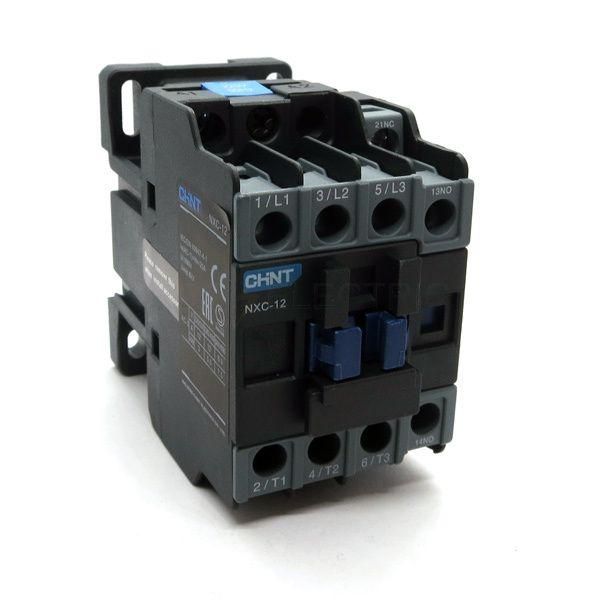

Контактор NXC-12M10/Z 24DC 1НO 50/60Гц (R) | 836663 CHINT

Контактор CHINT NXC-12M10/Z 24DC 1НО/1НЗ 50/60Гц - это устройство для дистанционного включения и отключения силовой цепи переменного тока с управлением от постоянного напряжения 24 В. Подходит для автоматизации оборудования, где требуется надёжная коммутация при частых циклах работы.

Назначение и область применения

Контактор NXC-12M10/Z используется для управления мощными нагрузками - двигателями, нагревательными элементами, освещением - через слабые управляющие сигналы. Его применяют в системах автоматизации: на конвейерах, насосных станциях, вентиляционных установках, станках с ЧПУ. Управление происходит от контроллеров, PLC или кнопочных постов с выходом 24 В постоянного тока.

Технические характеристики

• Тип устройства: электромагнитный контактор
• Напряжение катушки управления: 24 В постоянного тока (DC)
• Номинальный рабочий ток (AC-3, 400 В): 12 А
• Частота: 50 / 60 Гц - совместим с сетями России и Европы
• Количество нормально открытых (замыкающих) контактов: 3
• Количество нормально замкнутых контактов: 1
• Тип тока управления: постоянный (DC)

Совместимость и монтаж

Контактор NXC-12M10/Z монтируется на DIN-рейку шириной 35 мм. Клеммы для подключения управления находятся сверху, силовые - снизу. Для подключения катушки используйте провода сечением до 2,5 мм2. Силовые контакты рассчитаны на медные жилы до 4 мм2. Обязательно проверьте соответствие полярности при подключении 24 В DC - переполюсовка не повредит устройство, но контакт не сработает.

Безопасность и стандарты

Контактор соответствует международным стандартам IEC 60947-4-1. Конструкция обеспечивает безопасную изоляцию и предотвращает случайное срабатывание. Нет необходимости в дополнительной защите от перегрузок - для этого используются внешние тепловые реле или автоматические выключатели.

Преимущества

• Высокая механическая износостойкость - до 10 млн операций
• Работает стабильно при колебаниях напряжения +-10% от 24 В
• Малый габарит и компактный корпус - экономия места на щите
• Индикация состояния контакта доступна через опциональные модули (не входят в базовую комплектацию)

Ограничения применения

• Не предназначен для коммутации токов выше 12 А при AC-3 (пуск двигателей) - превышение вызывает сваривание контактов
• Не работает с переменным током управления - требует именно 24 В DC
• Не имеет встроенной защиты от перегрузки или короткого замыкания - необходимо применять внешнюю аппаратуру
• Не рекомендован для взрывоопасных сред - отсутствует взрывозащита

Примеры использования

• Управление трехфазным асинхронным двигателем 5,5 кВт через PLC с выходом 24 В DC
• Включение группы LED-светильников в промышленном помещении с помощью таймера
• Переключение режима работы вентилятора: вкл./выкл. + резервный контур
• Автоматическое отключение насоса при аварии по уровню (по сигналу датчика)

Практические советы

• При монтаже на DIN-рейку убедитесь, что контактор плотно защёлкнулся - слышен характерный щелчок
• Для долгой службы избегайте установки рядом с источниками высоких температур (>55 C) или вибраций
• Если в цепи есть индуктивные нагрузки (например, катушки реле), добавьте вольт-диод для гашения импульсов
• Проверяйте состояние контактов каждые 6–12 месяцев - особенно при частых включениях
• Артикул 836663 - единственный вариант этой модели в линейке NXC с таким набором контактов и питанием 24 В DC
