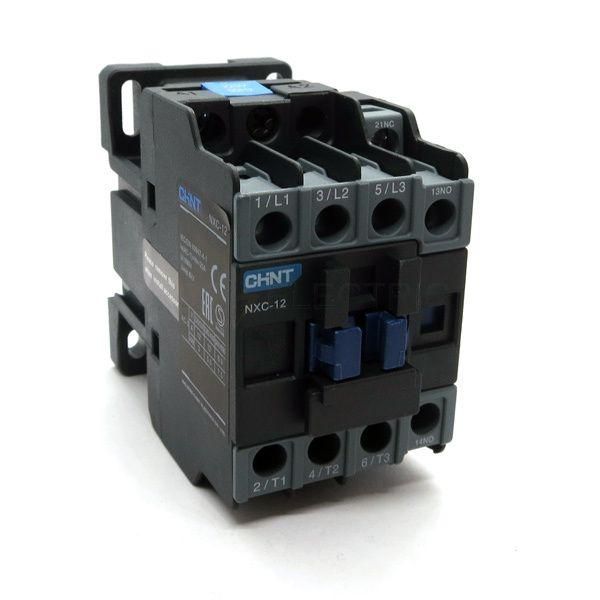

Контактор NXC-12M01/Z 24DC 1НЗ 50/60Гц (R) | 836672 CHINT

Контактор CHINT NXC-12M01/Z 24DC 1НЗ 50/60Гц предназначен для частого включения и отключения электродвигателей и других нагрузок переменного тока с помощью управляющего сигнала постоянного тока. Устройство надёжно работает в промышленной автоматике, где требуется управление силовой цепью слабым сигналом.

Назначение и область применения

Контактор CHINT NXC-12M01/Z 24DC 1НЗ 50/60Гц используется для коммутации силовых цепей переменного тока до 400 В. Его применяют для управления трёхфазными электродвигателями, насосами, компрессорами, конвейерами и другим оборудованием, требующим удалённого или автоматизированного включения/выключения. Катушка управления питается от постоянного тока 24 В — это позволяет легко интегрировать контактную группу в системы на базе PLC, реле или микроконтроллеров.

Технические характеристики

• Тип изделия: контактор
• Тип тока управления: постоянный ток (DC)
• Напряжение катушки управления: 24 В DC
• Номинальный рабочий ток (AC-3, 400 В): 12 А
• Главные контакты: 3 пары замыкающие (для трёх фаз)
• Вспомогательные контакты: 1 пара нормально замкнутый (НЗ)
• Частота: совместим с сетями 50 Гц и 60 Гц

Совместимость и монтаж

Контактор CHINT NXC-12M01/Z 24DC 1НЗ 50/60Гц монтируется на DIN-рейку шириной 35 мм — стандартная установка для шкафов автоматизации. Подключение управляющей катушки осуществляется через два вывода на передней панели. Главные контакты рассчитаны на прямое подключение медных проводов сечением до 4–6 мм². Для вспомогательного контакта НЗ рекомендуется использовать изолированные клеммы или соединители, чтобы исключить случайное замыкание.

Безопасность и стандарты

Устройство соответствует международным требованиям IEC 60947-4-1 для контакторов низковольтного исполнения. Конструкция обеспечивает безопасную работу при температуре от -5 °C до +40 °C. Отсутствие открытых токоведущих частей снижает риск поражения током при установленном корпусе.

Преимущества

• Стабильная работа при напряжении 24 В DC — идеальна для систем с батарейным резервом или низковольтной логикой
• Наличие одного нормально замкнутого вспомогательного контакта позволяет реализовать функции блокировки, сигнализации или обратной связи
• Высокая механическая износостойкость — способен выдерживать более 1 млн операций включения/отключения
• Минимальный уровень шума при работе благодаря качественной демпферной системе

Ограничения применения

• Не предназначена для работы с высокими импульсными перегрузками — не используйте для сварочных аппаратов или устройств с резкими скачками тока
• Работает только при наличии нагрузки AC-3; применение для нагревательных элементов (AC-1) допустимо, но не оптимально — лучше выбрать модель с большим запасом по току
• Не защищён от внешнего воздействия воды или пыли — необходимо монтировать внутри закрытого щита IP54 или выше

Примеры использования

• Автоматизация станков: управление двигателем шпинделя через PLC с выходом 24 В DC
• Ленточные конвейеры: включение/остановка по сигналу с датчиков наличия продукта
• Системы вентиляции: управление вентиляторами по расписанию или температурному режиму
• Аварийные остановы: использование нормально замкнутого контакта для размыкания цепи питания при срабатывании кнопки аварийной остановки

Практические советы

• Перед установкой проверьте соответствие напряжения катушки — даже кратковременный перенапряжение может повредить обмотку
• Используйте антивспышечные устройства (RC-цепочки или варисторы) на входе катушки, особенно если она питается от длинных кабелей или реле с индуктивной нагрузкой
• Учитывайте посадочный размер — контактор занимает одну стандартную модульную ячейку на DIN-рейке, что удобно для плотной компоновки
• При использовании в условиях повышенной вибрации дополнительно закрепите контактор болтами, так как он имеет только рейковую фиксацию
• Для контроля состояния контактора можно подключить индикацию через вспомогательный контакт НЗ — когда он разомкнут, значит, основные контакты включены
