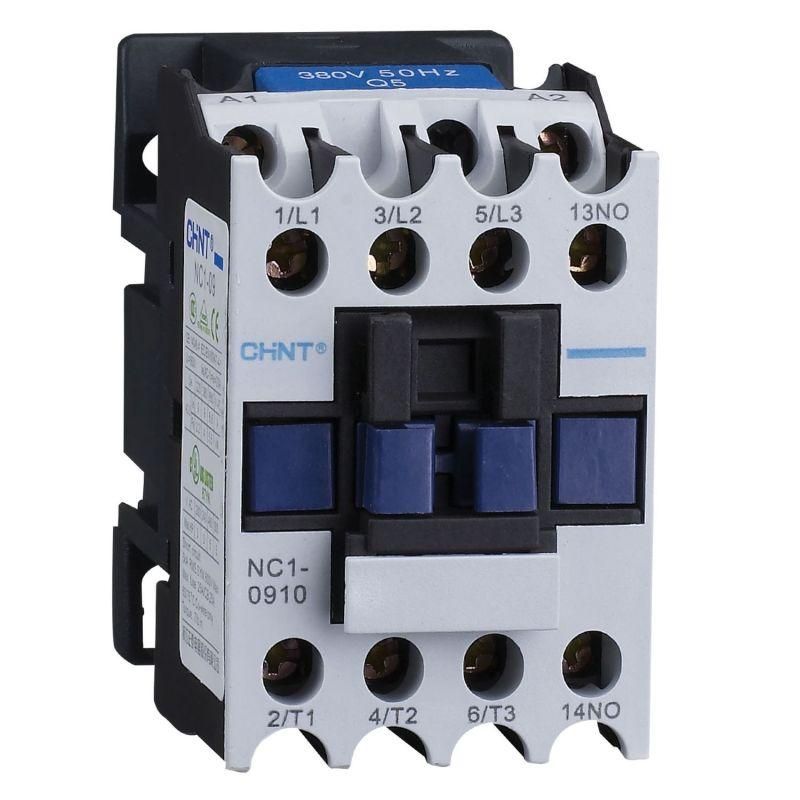

Контактор NC1-0910Z 9А кат. 24В DC 1НО (R) CHINT 221112

Контактор NC1-0910Z от CHINT — устройство для дистанционного включения и отключения электрических нагрузок до 9 А с управлением через катушку 24 В постоянного тока. Подходит для автоматизации промышленного оборудования, особенно когда требуется надёжная коммутация с возможностью расширения функционала.

Назначение и область применения

Контактор NC1-0910Z предназначен для частого включения и отключения электродвигателей, нагревательных элементов, освещения и других нагрузок в промышленных системах. Он работает в паре с кнопочными постами, термореле или другим оборудованием управления. Устройство часто применяют на станках, конвейерах, насосных станциях и системах вентиляции.

Технические характеристики

• Тип изделия: контактор
• Номинальный рабочий ток: 9 А
• Напряжение катушки управления: 24 В постоянного тока
• Тип тока катушки: постоянный
• Количество главных контактов: 3 (все — нормально разомкнутые)
• Количество вспомогательных контактов: 1 (нормально разомкнутый, обозначен как “R”)

Совместимость и монтаж

Контактор NC1-0910Z монтируется на DIN-рейку 35 мм. Для подключения используются винтовые зажимы — провода сечением до 2,5 мм². Главные контакты рассчитаны на работу с переменным током AC-1 и AC-3. Вспомогательный контакт R можно использовать для сигнализации состояния или в цепях управления. Контактор совместим с дополнительными модулями серии NC1: блоками задержки, реверсивными переключателями и тепловыми реле.

Безопасность и стандарты

Изделие соответствует международным стандартам IEC 60947-4-1 и ГОСТ Р 50030.4.1. Обеспечивает класс защиты IP20 — подходит для установки внутри щитов. Нет открытых токоведущих частей при установленном корпусе. Работает в температурном диапазоне от -5 °C до +40 °C.

Преимущества

• Устойчив к импульсным перегрузкам благодаря прочной механической конструкции
• Поддерживает расширение функций через дополнительные модули (например, таймеры или реверсы)
• Стандартный форм-фактор — легко заменить аналогичный контактор другой марки
• Высокая долговечность контактов при частых включениях (до 1 млн операций)

Ограничения применения

• Не предназначена для работы с токами выше 9 А — превышение вызывает перегрев и выход из строя
• Катушка 24 В постоянного тока требует стабильного источника питания; скачки напряжения более ±10 % снижают срок службы
• Не используется во взрывоопасных средах — отсутствует взрывозащита
• Вспомогательный контакт R рассчитан только на слаботочные цепи (не более 5 А)

Примеры использования

• Управление двигателем насоса через кнопочный пост и тепловое реле
• Автоматическое включение света на участке производства по сигналу от датчика
• Часть системы “звезда-треугольник” — в сочетании с двумя другими контакторами NC1
• Цепь управления конвейером с использованием вспомогательного контакта R для индикации включения

Практические советы

• Перед монтажом проверьте соответствие напряжения катушки — 24 В постоянного тока, не переменного!
• При подключении силовых проводов используйте наконечники — это предотвращает ослабление соединений
• Если нужна защита от перегрузки — обязательно подключите тепловое реле серии NR2
• Для реверса двигателя используйте два контактора NC1-0910Z с блокировкой — один для “вперёд”, второй для “назад”
• Заменяйте контактор NC1-0910Z только на такой же артикул — другие модели серии могут иметь иной набор контактов
