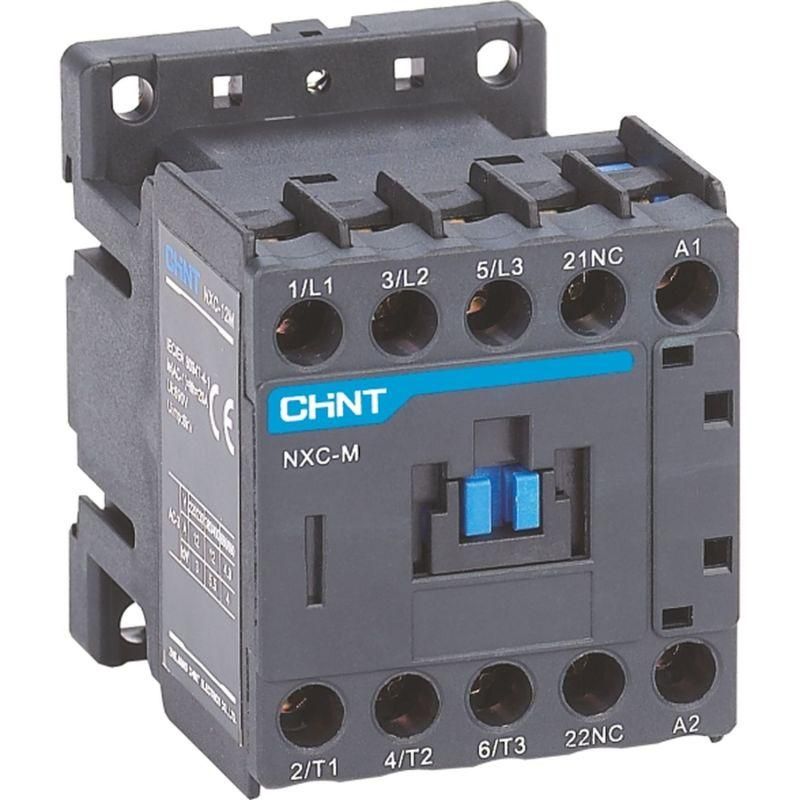

Контактор NXC-09M10/Z 24DC 1НO 50/60Гц (R) | 836660 CHINT

Контактор NXC-09M10/Z 24DC 1НО/1НЗ 50/60Гц от бренда CHINT предназначен для частого включения и отключения электродвигателей и других нагрузок переменного тока. Управление осуществляется постоянным напряжением 24 В, что делает его подходящим для систем автоматизации с PLC и низковольтной логикой.

Назначение и область применения

Этот контактор используется для коммутации силовых цепей переменного тока до 400 В. Подходит для управления двигателями, насосами, компрессорами, конвейерами и другим оборудованием, где требуется надёжная и долговечная коммутация. Часто применяется в промышленной автоматике, на станках, в системах вентиляции и водоснабжения.

Технические характеристики

• Тип тока управления: постоянный ток (DC)
• Напряжение катушки управления: 24 В DC
• Номинальный рабочий ток (AC-3, 400 В): 9 А
• Количество нормально открытых (замыкающих) контактов: 3
• Количество нормально замкнутых контактов: 1
• Частота: 50/60 Гц
• Тип изделия: контактор

Катушка срабатывает при подаче 24 В постоянного тока - это обеспечивает устойчивую работу даже при колебаниях сети. Контакты рассчитаны на индуктивную нагрузку типа AC-3, то есть на запуск и остановку асинхронных двигателей.

Совместимость и монтаж

Контактор NXC-09M10/Z 24DC 1НО/1НЗ 50/60Гц монтируется на DIN-рейку шириной 35 мм. Для подключения катушки используются два вывода - они помечены A1 и A2. Силовые контакты расположены сверху и снизу: три пары NO (L1–T1, L2–T2, L3–T3) и одна пара NC (L4–T4). Напряжение питания катушки не требует полярности - можно подключить провода в любом порядке. Максимальное сечение проводов для катушки - 2,5 мм2, для силовых контактов - 4 мм2.

Безопасность и стандарты

Изделие соответствует международным стандартам IEC 60947-4-1 и IEC 60947-5-1. Обладает классом защиты IP20 - защищён от прикосновений к токоведущим частям, но не герметичен. Не предназначен для установки во влажных или пыльных средах без дополнительной защиты.

Преимущества

• Устойчивая работа при 24 В DC - совместим с большинством промышленных контроллеров
• Высокая механическая износостойкость - до 10 млн операций
• Минимальный уровень шума при срабатывании
• Стандартный форм-фактор для DIN-рейки - легко заменяется аналогами
• Раздельные группы контактов - позволяют реализовать сложные схемы управления

Ограничения применения

• Не подходит для работы с токами выше 9 А при AC-3 (пуск двигателей)
• Не рекомендуется использовать в условиях высокой влажности, перепадов температур ниже –25 C или выше +60 C
• Не имеет встроенной защиты от перегрузки - необходимо применять тепловые реле
• Катушка работает только от постоянного тока - нельзя питать от переменного напряжения

Примеры использования

• Управление трёхфазным двигателем насоса через PLC с выходом 24 В DC
• Переключение режима работы конвейера: основной ход (NO) / аварийная остановка (NC)
• Логика безопасности: при срабатывании кнопки аварийной остановки размыкается NC-контакт, отключая питание
• Автоматизация системы вентиляции с использованием одного контактора и нескольких датчиков

Практические советы

• При подборе контактора проверьте, что ваш двигатель не превышает 9 А при пуске - иначе используйте более мощный контакт, например NXC-18 или выше
• Для длительной работы в условиях вибраций закрепите контактор с помощью фиксирующего зажима на DIN-рейке
• Подключение катушки 24 В DC - используйте экранированный кабель, чтобы исключить помехи от соседних силовых линий
• При проектировании схемы учтите, что один NC-контакт уже занят - остальные три - NO, поэтому планируйте логику управления соответственно
• NXC-09M10/Z 24DC 1НО/1НЗ 50/60Гц - хороший выбор для модульных систем, где важна компактность и точность срабатывания
