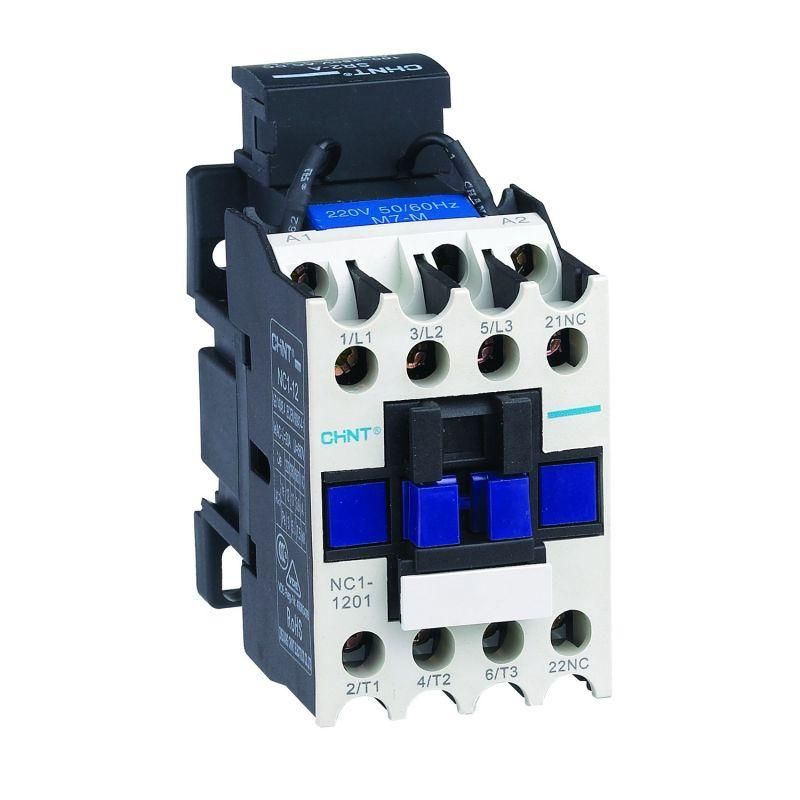

Контактор NC1-1201Z 12А кат. 24В DC 1НЗ (R) CHINT 221207

Контактор NC1-1201Z 12А катушка 24В DC 1НЗ (R) от CHINT предназначен для дистанционного включения и отключения электродвигателей и других нагрузок переменного тока. Этот контактный аппарат из серии NC1 сочетает надёжность, компактность и возможность расширения функционала через дополнительные модули.

Назначение и область применения

Контактор NC1-1201Z 12А катушка 24В DC 1НЗ (R) используется для частого включения и отключения электрических цепей с активной или индуктивной нагрузкой. Подходит для управления двигателями, насосами, вентиляторами, конвейерами и другим промышленным оборудованием. Особенно эффективен в системах автоматизации, где требуется управление с помощью слабых сигналов постоянного тока - например, от PLC, кнопочных постов или реле контроля.

Технические характеристики

• Тип изделия: контактор
• Номинальный рабочий ток (AC-3, 400 В): 12 А - способен коммутировать электродвигатели мощностью до ~5,5 кВт
• Напряжение катушки управления: 24 В постоянного тока (DC)
• Тип тока катушки: постоянный ток
• Главные контакты: 3 нормально открытых (НО) - предназначены для подключения силовой цепи
• Вспомогательные контакты: 1 нормально замкнутый (НЗ) - используется для сигнализации, блокировок или обратной связи
• Серия: NC1 (производитель CHINT)

Совместимость и монтаж

Контактор NC1-1201Z 12А катушка 24В DC 1НЗ (R) монтируется на DIN-рейку 35 мм. Соединение проводов осуществляется через винтовые зажимы - допускаются медные жилы сечением до 2,5 мм2. Катушка 24 В DC требует стабильного источника питания; переполюсовка не повредит устройство, но не гарантирует работу. Для подключения рекомендуется использовать экранированные провода, особенно при длинных линиях управления, чтобы исключить помехи.

Контактор совместим с дополнительными модулями серии NC1: блоками НО/НЗ, реле времени, реверсивными блоками и тепловыми реле для защиты от перегрузки.

Безопасность и стандарты

Изделие соответствует международным стандартам IEC 60947-4-1 и ГОСТ Р 50030.4.1. Обладает классом защиты IP20 - не защищён от попадания воды или пыли, поэтому применяется внутри щитов или корпусов. Максимальная температура окружающей среды - +40 C. Устройство рассчитано на механический ресурс более 1 млн операций и электрический ресурс до 100 тыс. включений при номинальной нагрузке.

Преимущества

• Стандартный форм-фактор и крепление на DIN-рейку - легко заменяется аналогичными моделями
• Устойчивость к скачкам напряжения на катушке 24 В DC - работает даже при колебаниях +-10%
• Встроенный вспомогательный контакт НЗ позволяет реализовать цепи блокировки и аварийной остановки
• Широкая совместимость с аксессуарами серии NC1 - позволяет собирать комплексные системы управления без замены основного устройства

Ограничения применения

• Не предназначен для работы в условиях повышенной влажности, запылённости или агрессивной среды - требует установки в герметичном шкафу
• Катушка 24 В DC не совместима с сетями переменного тока - использование 220 В AC приведёт к выходу из строя
• Номинальный ток 12 А ограничен для нагрузок выше 5,5 кВт - для больших двигателей нужен более мощный контактор (например, NC1-25 или выше)
• Отсутствие встроенного тепловой защиты - обязательно требуется внешнее тепловое реле при управлении двигателями

Примеры использования

• Управление асинхронным двигателем 4 кВт на конвейере с пульта управления
• Автоматическое включение вентилятора охлаждения по сигналу термодатчика
• Часть схемы “звезда–треугольник” с использованием двух контакторов NC1 и одного реле времени
• Цепь безопасности: при срабатывании аварийной кнопки размыкается НЗ-контакт, отключая питание всей линии

Практические советы

• Перед монтажом проверьте соответствие напряжения катушки - 24 В DC, а не переменный ток!
• При подключении силовых проводов используйте кольцевые наконечники - они снижают риск нагрева и ослабления соединения
• Если планируете использовать контактор NC1-1201Z 12А катушка 24В DC 1НЗ (R) в составе магнитного пускателя, добавьте тепловое реле типа NR2-N и выберите подходящую по току модель
• Для увеличения числа вспомогательных контактов установите дополнительный блок NC1-AE11 - он фиксируется на передней панели без инструментов
• Не забудьте про свободное пространство вокруг контактора - необходима вентиляция для отвода тепла при длительной нагрузке
