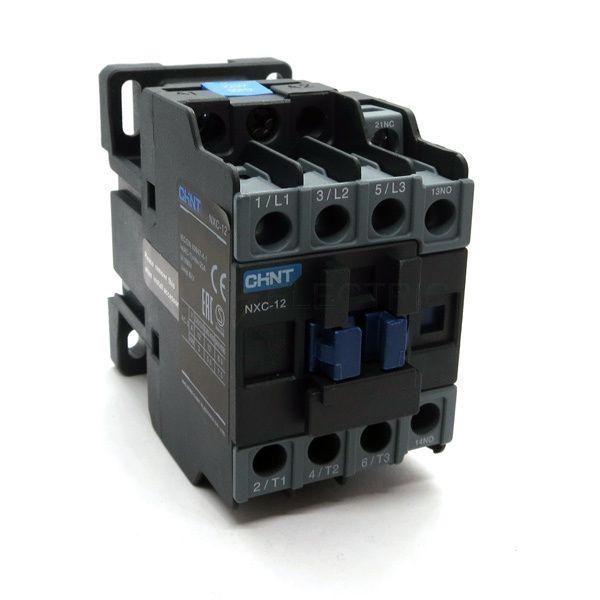

Контактор NXC-12M/22/Z 24DC 2НО+2НЗ 50Гц (R) | 836690 CHINT

Контактор CHINT NXC-12M/22/Z 24DC 2НО+2НЗ 50Гц предназначен для дистанционного включения и отключения нагрузок постоянного тока до 12 А, особенно в системах с частыми циклами включения — например, в управлении двигателями, конвейерами и автоматическими линиями. Контактор работает на постоянном токе 24 В и оснащён двумя силовыми и двумя вспомогательными контактами каждого типа.

Назначение и область применения

Контактор CHINT NXC-12M/22/Z 24DC 2НО+2НЗ 50Гц используется для коммутации силовых цепей переменного тока с номинальным током до 12 А (класс AC-3, 400 В). Он идеально подходит для частых пусков и остановок двигателей, насосов, вентиляторов и других устройств с индуктивной нагрузкой. Благодаря наличию вспомогательных контактов, его легко интегрировать в системы управления — например, для сигнализации состояния или блокировки цепей. Применяется в промышленной автоматизации, станках, конвейерах, системах HVAC.

Технические характеристики

• Тип изделия: контактор
• Тип тока управления: постоянный (DC)
• Напряжение катушки управления: 24 В DC
• Номинальный рабочий ток (AC-3, 400 В): 12 А
• Силовые контакты: 2 нормально открытых (НО) + 2 нормально закрытых (НЗ)
• Вспомогательные контакты: 2 НО + 2 НЗ
• Частота: 50 Гц

Катушка срабатывает при подаче 24 В постоянного тока — это обеспечивает устойчивую работу даже при колебаниях сети. Все контакты рассчитаны на долговечность при многократных переключениях.

Совместимость и монтаж

Контактор CHINT NXC-12M/22/Z 24DC 2НО+2НЗ 50Гц монтируется на DIN-рейку шириной 35 мм — совместим со стандартными шасси и распределительными щитами. Подключение проводов осуществляется через зажимы с фиксацией винтом. Максимальное сечение жил — 2,5 мм² для силовых и 1,5 мм² для вспомогательных цепей. Убедитесь, что питание катушки точно соответствует 24 В DC — превышение напряжения вызовет перегрев, недостаток — отказ в срабатывании. Для удобства сборки все контакты доступны с лицевой стороны.

Безопасность и стандарты

Контактор соответствует международным стандартам IEC 60947-4-1 и IEC 60947-5-1. Обладает классом изоляции II и степенью защиты IP20 — защищён от случайного прикосновения к токоведущим частям, но не герметичен. Не предназначен для установки во влажных, пыльных или взрывоопасных средах без дополнительной защиты корпуса.

Преимущества

• Высокая механическая износостойкость — до 10 млн операций
• Уменьшенная высота и компактный форм-фактор экономят место в щите
• Интегрированные вспомогательные контакты позволяют реализовать сложные алгоритмы управления без внешних модулей
• Стабильная работа при температуре от -5°C до +40°C
• Минимальный уровень шума при срабатывании

Ограничения применения

• Не применяется в сетях с напряжением выше 690 В
• Не предназначена для работы с постоянным током в силовых цепях — только переменный (AC-3)
• Катушка требует точного соблюдения 24 В DC — нельзя использовать с переменным током или импульсным питанием
• Не рекомендован для установки вне помещений без дополнительного кожуха
• Не поддерживает функцию термической защиты — требуется отдельное реле при работе с двигателями

Примеры использования

• Автоматический пуск насоса в системе водоснабжения
• Управление конвейерной лентой на пищевом производстве
• Циклическое включение/выключение вентилятора в системе охлаждения
• Работа в составе электромагнитного пускателя с тепловым реле (например, CHINT JRS2)
• Логика управления в PLC-системах с использованием вспомогательных контактов для обратной связи

Практические советы

• Перед первым включением проверьте соответствие напряжения катушки — используйте тестер, чтобы исключить скачки
• При подключении силовых контактов соблюдайте полярность — хотя она не важна для переменного тока, важно правильно распределить фазы и ноль
• Для длительной службы регулярно проверяйте состояние контактов — окисление снижает надёжность
• Если вы планируете использовать контактор в условиях повышенной вибрации, дополнительно закрепите его антивибрационными пластинами
• При проектировании схемы учтите, что вспомогательные контакты имеют меньшую коммутирующую способность — они не подходят для управления мощными нагрузками
