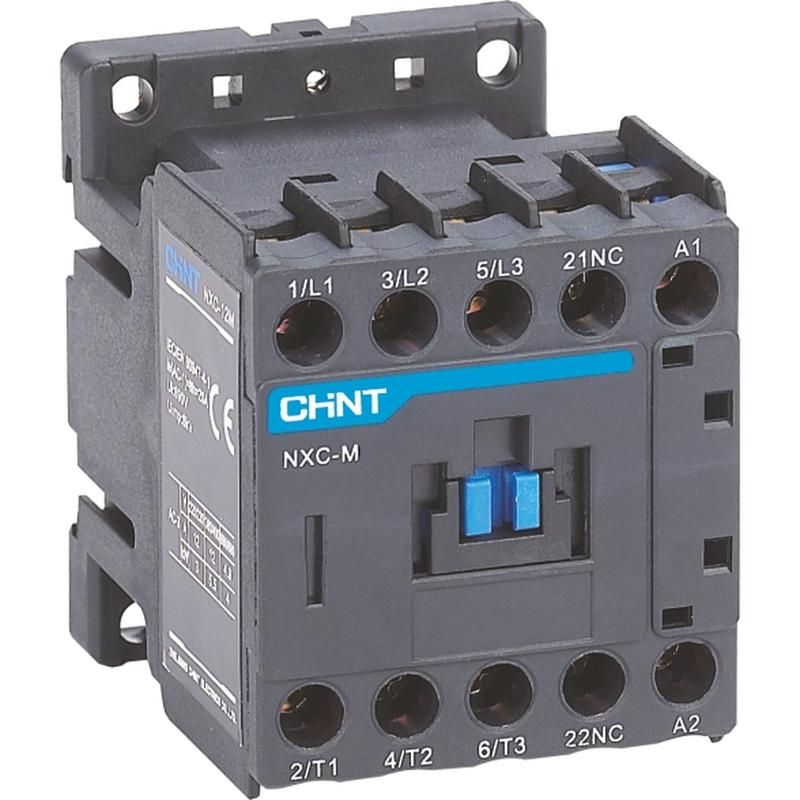

Контактор NXC-12M/22/Z 12А кат. 110В DC 2НО+2НЗ (R) CHINT 836689

Контактор NXC-12M/22/Z 110В DC 2НО+2НЗ 50Гц от CHINT - миниконтактор с постоянным током управления на 110 В, предназначенный для частых включений и отключения нагрузок до 12 А. Подходит для автоматизации оборудования, где требуется надёжная коммутация с двойной изоляцией сигнальных и силовых цепей.

Назначение и область применения

Контактор NXC-12M/22/Z 110В DC 2НО+2НЗ 50Гц используется для дистанционного включения и выключения электрических цепей. Его основное применение - управление двигателями переменного тока, конвейерами, насосами, вентиляторами и другим оборудованием, требующим частых пусков. Благодаря наличию двух нормально открытых и двух нормально закрытых вспомогательных контактов, он легко интегрируется в системы управления, например, в схемы самоблокировки или сигнализации состояния.

Технические характеристики

• Тип контактора: Миниконтактор
• Тип управляющего тока: Постоянный (DC)
• Напряжение катушки управления: 110 В DC
• Номинальный рабочий ток (AC-3, 400 В): 12 А
• Силовые контакты: 2 НО + 2 НЗ
• Вспомогательные контакты: 2 НО + 2 НЗ
• Частота: 50 Гц (для силовых цепей AC)

Обратите внимание: катушка работает только от постоянного тока 110 В - использование переменного тока повредит устройство. Силовые контакты рассчитаны на работу с переменным током до 12 А при напряжении 400 В.

Совместимость и монтаж

Контактор NXC-12M/22/Z 110В DC 2НО+2НЗ 50Гц монтируется на DIN-рейку шириной 35 мм. Клеммы для подключения катушки и контактов расположены сверху и снизу корпуса - удобны для быстрого подключения проводов сечением до 2,5 мм2. Для подключения катушки используйте провода с учётом полярности: "+" и "-" должны совпадать с маркировкой на корпусе. Установка возможна в любом положении, но рекомендуется вертикальное - для лучшего теплоотвода.

Безопасность и стандарты

Контактор NXC-12M/22/Z 110В DC 2НО+2НЗ 50Гц соответствует международным стандартам IEC 60947-4-1. Обладает классом защиты IP20 - защищён от прикосновения к токоведущим частям, но не герметичен. Применяйте в помещениях с контролируемой влажностью и без пылевых выбросов.

Преимущества

• Высокая механическая износостойкость - до 10 млн операций, что важно для систем с частыми включениями.
• Удобная компактная форма - занимает мало места на DIN-рейке.
• Раздельные силовые и вспомогательные контакты позволяют реализовать сложные логические схемы без внешних реле.
• Стабильная работа при колебаниях напряжения +-10% от 110 В DC.

Ограничения применения

• Не предназначен для работы с токами выше 12 А в режиме AC-3 - перегрузка вызывает сваривание контактов.
• Катушка работает только от постоянного тока 110 В - нельзя использовать с переменным током или другими напряжениями (например, 24 В или 220 В AC).
• Не имеет защиты от брызг воды и пыли - не применяйте во влажных, пыльных или наружных условиях без дополнительного кожуха.
• Не подходит для управления высокочастотными импульсными нагрузками - риск возникновения дуги и преждевременного выхода из строя.

Примеры использования

• Автоматизация станков: включение/выключение двигателя через PLC с использованием одного из вспомогательных контактов для сигнала “работает”.
• Конвейерные линии: последовательное включение нескольких механизмов с блокировкой по сигналу от второго контактора.
• Системы освещения: управление мощными светильниками в производственных зонах с помощью кнопочных постов и автономного питания 110 В DC.
• Электромагнитные пускатели: совмещается с тепловым реле для защиты двигателей от перегрева.

Практические советы

• Перед установкой проверьте напряжение на катушке - даже кратковременное превышение 110 В DC может привести к её пробою.
• Используйте фрикционные кольца или RC-цепочки на входе катушки, чтобы снизить помехи в чувствительной аппаратуре.
• При подключении силовых контактов соблюдайте цветовую маркировку фаз - L1/L2/L3 и T1/T2/T3 не меняйте местами.
• Для долгой службы регулярно проверяйте состояние контактов - особенно при работе с индуктивными нагрузками (двигатели, трансформаторы).
• Артикул 836689 - точный идентификатор этого контактора. При заказе запасных частей или аналогов всегда указывайте полное название: NXC-12M/22/Z 110В DC 2НО+2НЗ 50Гц от CHINT.
