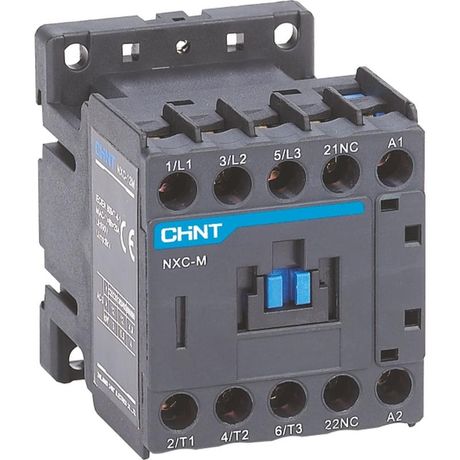

Контактор NXC-09M/22/Z 220DC 2НО+2НЗ 50/60Гц (R) | 836685 CHINT

Контактор CHINT NXC-09M/22/Z 220DC 2НО+2НЗ 50/60Гц - это устройство для дистанционного включения и отключения электрических цепей постоянного тока с управлением через катушку на 220 В постоянного тока. Подходит для управления двигателями, конвейерами и другим оборудованием, где требуется надёжная коммутация с частыми циклами включения.

Назначение и область применения

Контактор CHINT NXC-09M/22/Z 220DC 2НО+2НЗ 50/60Гц предназначен для автоматического управления нагрузками переменного тока до 9 А при напряжении 400 В. Он используется там, где нужна частая коммутация: запуск и остановка двигателей, работа конвейеров, системы вентиляции, насосов и других устройств с высокой цикличностью работы. Катушка управления работает от постоянного тока 220 В, что делает его совместимым с системами автоматизации на базе PLC и DC-источников питания.

Технические характеристики

• Тип тока управления: постоянный (DC)
• Напряжение катушки: 220 В DC
• Рабочий ток (AC-3, 400 В): 9 А
• Частота: 50/60 Гц (для силовых контактов)
• Силовые контакты: 2 нормально открытых (НО) + 2 нормально закрытых (НЗ)
• Вспомогательные контакты: 2 НО + 2 НЗ (для сигнализации и блокировок)
• Тип изделия: электромагнитный контактор

Совместимость и монтаж

Контактор CHINT NXC-09M/22/Z 220DC 2НО+2НЗ 50/60Гц устанавливается на DIN-рейку шириной 35 мм. Для подключения катушки используйте провода сечением 0,5–2,5 мм2. Силовые контакты рассчитаны на подключение медных жил до 2,5 мм2. Все клеммы зажимаются винтовым способом - затягивайте с усилием 0,5–0,7 Нм, чтобы избежать перегрева. Вспомогательные контакты удобны для подключения к контроллерам, индикации состояния или интерлокам.

Безопасность и стандарты

Контактор соответствует международным стандартам IEC 60947-4-1 и IEC 60947-5-1. Обладает классом защиты IP20 - защищён от прикосновений к токоведущим частям, но не герметичен. Применяйте в помещениях с умеренной влажностью и без пылевых выбросов. Не предназначен для установки вне помещений или в агрессивной среде.

Преимущества

• Высокая механическая износостойкость - до 10 млн операций
• Устойчивость к скачкам напряжения на катушке +-10%
• Компактный корпус позволяет экономить место на щите
• Имеются вспомогательные контакты - не требуют внешних модулей для сигналов
• Поддерживает работу в сетях 50 и 60 Гц - универсальность для разных регионов

Ограничения применения

• Не применяется для коммутации токов выше 9 А при AC-3 (пусковые токи двигателей должны учитываться!)
• Катушка работает только от постоянного тока 220 В - нельзя использовать с переменным напряжением
• Не имеет встроенной тепловой защиты - для защиты двигателей необходимо применять отдельное реле перегрузки
• Не рекомендован для взрывоопасных зон или мест с высокой коррозионной активностью

Примеры использования

• Управление асинхронными двигателями мощностью до 4 кВт (при 400 В)
• Автоматизация конвейерной линии с частыми пусками и остановками
• Системы вентиляции с программным управлением через PLC
• Электромагнитные пускатели в составе комплексных систем (в паре с тепловым реле)

Практические советы

• Перед монтажом проверьте соответствие напряжения катушки - 220 В DC, а не переменное!
• Если вы используете контактор для частых пусков двигателей, убедитесь, что пусковой ток не превышает 9 А длительно - иначе возможен свар контактных пластин.
• Для увеличения срока службы избегайте частых включений при максимальной нагрузке - лучше использовать плавный пуск.
• При сборке щита оставляйте свободное пространство вокруг контактора - он нагревается при работе, особенно при токе близком к 9 А.
• Артикул 836685 - это точный идентификатор для заказа запасных частей или аналогов. Сохраняйте его при ремонтах.
