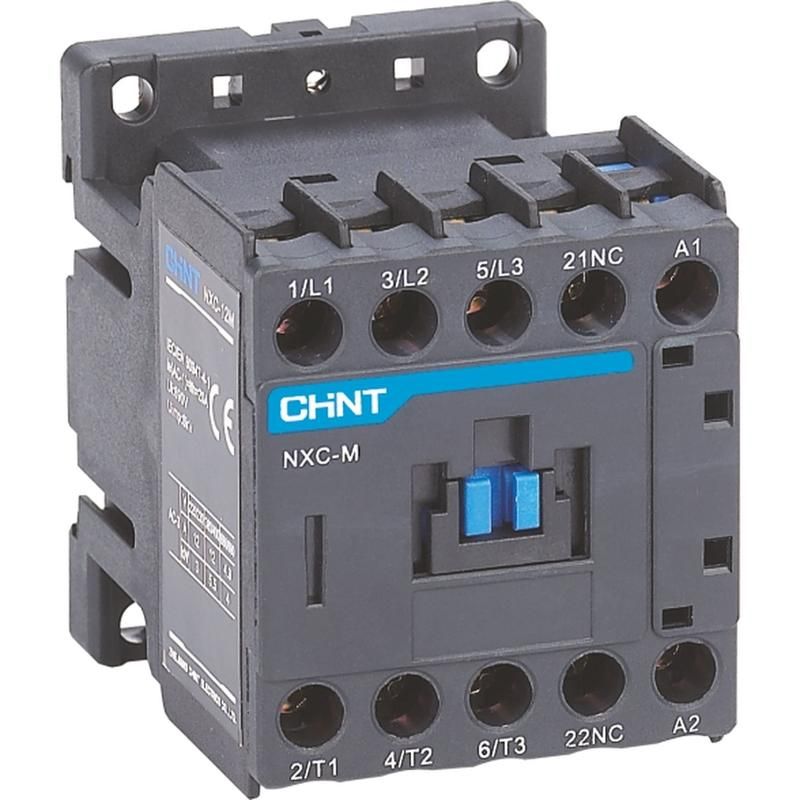

Контактор NXC-09M01/Z 220DC 1НЗ 50/60Гц (R) | 836667 CHINT

Контактор NXC-09M01/Z 220DC 1НЗ 50/60Гц от CHINT предназначен для дистанционного включения и отключения электрических цепей постоянного тока. Он подходит для управления нагрузками до 9 А, например, в системах автоматизации, на конвейерах или в устройствах с частыми циклами включения.

Назначение и область применения

Контактор NXC-09M01/Z 220DC 1НЗ 50/60Гц используется для коммутации цепей постоянного тока с номинальным током до 9 А. Его основная задача - обеспечить надёжное и частое включение/выключение нагрузки без механического воздействия оператора. Подходит для управления двигателями постоянного тока, электромагнитными клапанами, нагревательными элементами и другими устройствами в промышленной автоматике. Может применяться в составе электромагнитных пускателей совместно с тепловыми реле.

Технические характеристики

• Тип тока: постоянный (DC)
• Напряжение питания катушки: 220 В DC
• Номинальный рабочий ток: 9 А
• Главные контакты: 3 нормально открытых (НО)
• Вспомогательные контакты: 1 нормально закрытый (НЗ)
• Частота: 50/60 Гц - указана для совместимости с сетями переменного тока, но сам контакт работает только с постоянным током

Совместимость и монтаж

Контактор NXC-09M01/Z 220DC 1НЗ 50/60Гц устанавливается на DIN-рейку шириной 35 мм. Клеммы для подключения катушки и силовых контактов рассчитаны на провода сечением до 2,5 мм2. Для подключения катушки важно соблюдать полярность - положительный и отрицательный вывод должны быть подключены правильно, иначе контактор не сработает. Главные контакты предназначены исключительно для постоянного тока; использование с переменным током недопустимо.

Безопасность и стандарты

Контактор NXC-09M01/Z 220DC 1НЗ 50/60Гц соответствует международным стандартам IEC 60947-4-1 для аппаратов управления. Конструкция защищена от случайного прикосновения к токоведущим частям. Устройство не имеет встроенной защиты от перегрузки - для этого требуется внешнее тепловое реле.

Преимущества

• Компактные габариты позволяют экономить место в распределительных щитах
• Высокая механическая износостойкость - подходит для частых циклов включения (до 1 млн операций)
• Устойчивость к вибрациям и перепадам температур в промышленной среде
• Явное визуальное положение контактов через окно на корпусе

Ограничения применения

• Не применяется в цепях переменного тока - катушка и контакты рассчитаны только на 220 В постоянного тока
• Максимальный ток 9 А - не подходит для мощных двигателей свыше 2–3 кВт (зависит от напряжения)
• Отсутствие встроенного теплозащитного реле - требует дополнительного оборудования для защиты от перегрузки
• Работает только при точном соблюдении полярности на катушке

Примеры использования

• Управление электродвигателями постоянного тока на конвейерах
• Переключение цепей зарядных устройств или источников питания
• Автоматическое управление электромагнитными тормозами
• Коммутирование цепей освещения в условиях повышенной влажности (при условии установки в защищённом шкафу)

Практические советы

• При монтаже проверьте соответствие напряжения катушки - 220 В DC, а не AC. Подключение к сети 220 В переменного тока выведет контактор из строя.
• Используйте фрикционные колпачки на клеммах для предотвращения случайного отсоединения проводов.
• Если планируете использовать контактор NXC-09M01/Z 220DC 1НЗ 50/60Гц в системе с частыми пусками, убедитесь, что нагрузка не превышает 9 А в режиме длительной работы.
• Для удобства обслуживания выбирайте модели с визуальным индикатором состояния контактов - он есть в этом исполнении.
