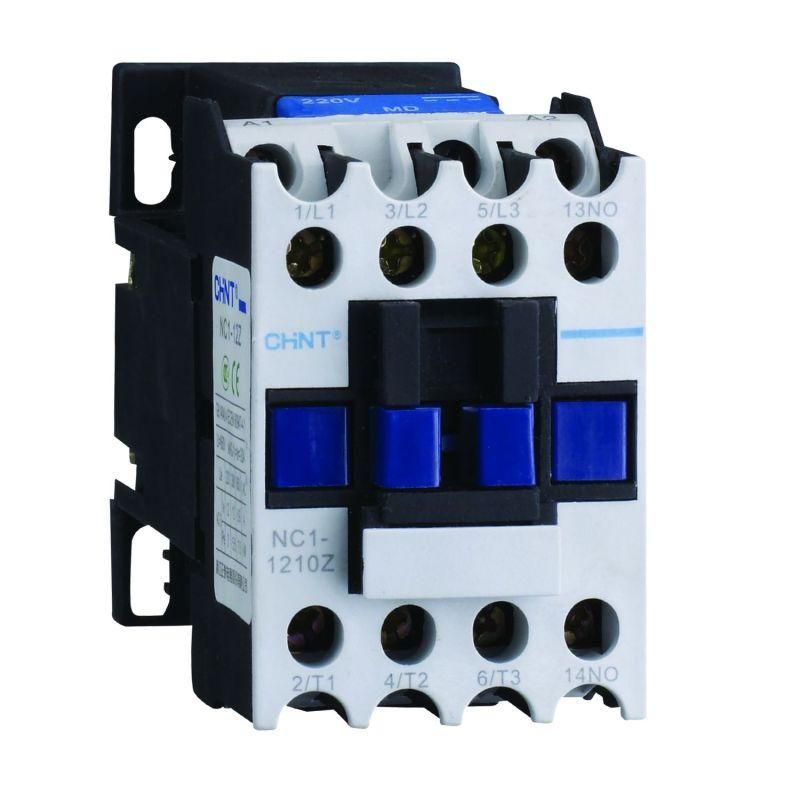

Контактор NC1-1210Z 12А кат. 220В DC 1НО (R) CHINT 221436

Контактор NC1-1210Z 12А DC220В 1 нормально открытый (1НО) от бренда CHINT предназначен для дистанционного включения и отключения нагрузки постоянного тока до 12 А. Этот контактный аппарат из серии NC1 подходит для автоматизации промышленного оборудования, где требуется надёжная коммутация цепей постоянного напряжения.

Назначение и область применения

Контактор NC1-1210Z 12А DC220В 1 нормально открытый (1НО) используется для управления электрическими цепями постоянного тока. Он применяется в системах автоматики, на конвейерах, в устройствах управления насосами, вентиляторами, зарядными устройствами и других установках с питанием от источника постоянного тока 220 В.

Этот контактный аппарат особенно эффективен в составе комплексных решений: его можно сочетать с тепловыми реле для защиты от перегрузок, а также дополнять вспомогательными модулями для создания реверсивных схем, магнитных пускателей или устройств типа «звезда-треугольник».

Технические характеристики

• Тип изделия: контактор
• Тип тока: постоянный (DC)
• Номинальный рабочий ток: 12 А
• Напряжение катушки управления: 220 В DC
• Количество главных контактов: 3 (все – нормально замкнутые или нормально разомкнутые; тип не указан, но в комплекте есть один вспомогательный НО)
• Количество вспомогательных контактов: 1 нормально открытый (1 НО)
• Серия: NC1 (производитель CHINT)

Совместимость и монтаж

Контактор NC1-1210Z 12А DC220В 1 нормально открытый (1НО) монтируется на DIN-рейку 35 мм, что соответствует стандартной практике сборки распределительных щитов. Подключение силовых проводов осуществляется через винтовые зажимы, вспомогательные контакты доступны для внешней коммутации сигнальных цепей.

Устройство совместимо с дополнительными модулями серии NC1: блоками временной задержки, реверсивными переключателями, блоками вспомогательных контактов. Для работы с цепями КРМ или многофункциональными пускателями требуются специальные приставки - они продаются отдельно.

Безопасность и стандарты

Контактор NC1-1210Z соответствует требованиям международных стандартов IEC 60947-4-1 для контакторов постоянного тока. Серия NC1 прошла испытания на механическую и электрическую долговечность, обеспечивает безопасную работу при температуре от -5 C до +40 C.

Преимущества

• Высокая надёжность коммутации при длительной эксплуатации благодаря качественным материалам контактов
• Гибкая система расширения функций через дополнительные модули
• Стандартный монтаж на DIN-рейку - удобен для интеграции в шкафы управления
• Поддержка цепей постоянного тока 220 В - актуально для современных промышленных систем

Ограничения применения

• Не предназначена для коммутации переменного тока - использование на AC вызывает повреждение контактов
• Напряжение катушки строго 220 В DC: отклонение более чем +-10 % снижает надёжность срабатывания
• Максимальный ток - 12 А; превышение нагрузки приведёт к оплавлению контактов
• Отсутствие встроенной защиты от перегрузок - обязательно использовать с тепловым реле

Примеры использования

• Управление двигателем постоянного тока в конвейерной линии
• Переключение режимов зарядки аккумуляторных батарей
• Автоматическое отключение нагревательных элементов в термокамерах
• Компонент в схеме магнитного пускателя с реверсом для подъёмного механизма

Практические советы

• При монтаже проверьте соответствие напряжения катушки - 220 В DC. Использование переменного тока или другого значения приведёт к выходу из строя.
• Используйте вспомогательный контакт 1 НО для передачи сигнала состояния (например, “включено”) в PLC или индикатор.
• Обязательно подключите тепловое реле, если нагрузка имеет высокий пусковой ток - даже при 12 А это важно для защиты двигателя.
• При использовании нескольких контакторов NC1 в одном щите соблюдайте минимальный интервал между ними - рекомендовано не менее 10 мм для теплоотвода.
• Заменяйте контактор NC1-1210Z 12А DC220В 1 нормально открытый (1НО) только аналогичным - другие модели серии NC1 имеют другой набор контактов и могут не подойти по габаритам.
