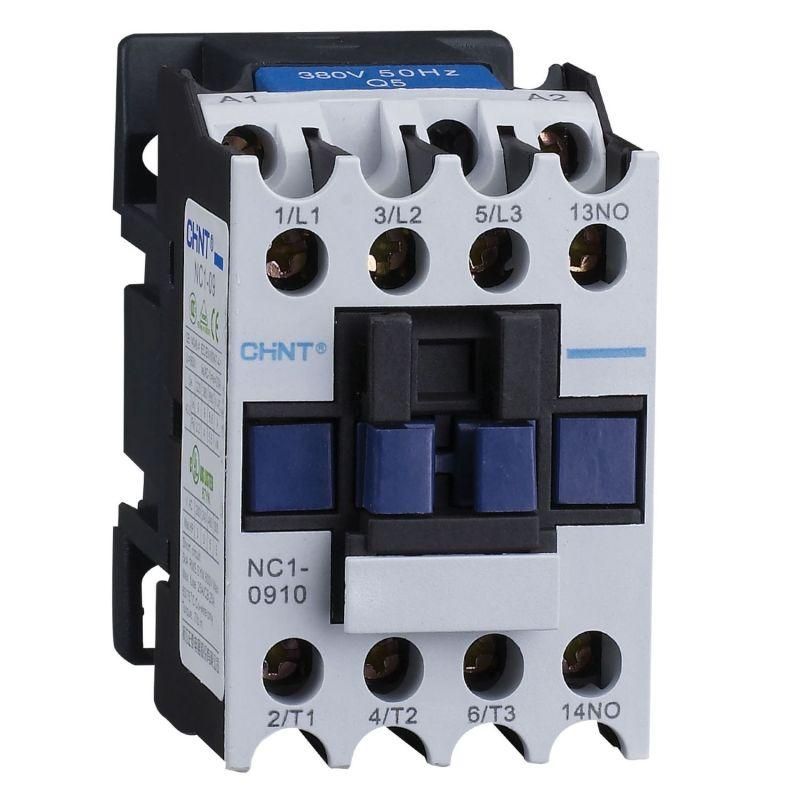

Контактор NC1-0910Z 9А кат. 220В DC 1НО (R) CHINT 221111

Контактор NC1-0910Z 9А DC220В 1 нормально открытый (1НО) от бренда CHINT предназначен для удалённого включения и отключения нагрузки постоянного тока до 9 А. Подходит для автоматизации промышленного оборудования, где требуется надёжная коммутация цепей с управлением через катушку на 220 В постоянного тока.

Назначение и область применения

Контактор NC1-0910Z 9А DC220В 1 нормально открытый (1НО) используется для включения и отключения электрических цепей постоянного тока. Он применяется там, где нужна дистанционная или автоматизированная коммутация: например, в системах управления насосами, конвейерами, нагревательными элементами, освещением или зарядными устройствами. Этот контактный аппарат особенно удобен в составе сложных схем, когда требуется сочетание основной коммутации с сигналом состояния через вспомогательный контакт.

Технические характеристики

• Тип изделия: контактор
• Тип тока: постоянный (DC)
• Напряжение катушки управления: 220 В DC
• Номинальный рабочий ток: 9 А
• Количество главных контактов: 3 (все – нормально замкнутые/размыкающие; тип не указан, предполагается комбинированный набор для работы с нагрузкой)
• Количество вспомогательных контактов: 1 нормально открытый (1 НО) - используется для сигнализации или логических цепей управления

Совместимость и монтаж

Контактор NC1-0910Z 9А DC220В 1 нормально открытый (1НО) монтируется на DIN-рейку 35 мм, что соответствует стандартным шасси панелей управления. Для подключения питания катушки используются клеммы A1–A2, расположенные на передней части устройства. Главные силовые контакты рассчитаны на провода сечением до 4 мм2. Установка требует соблюдения минимального зазора между соседними аппаратами - рекомендуется не менее 10 мм для обеспечения теплоотвода. Монтаж следует выполнять в вертикальном положении +-15°.

Безопасность и стандарты

Изделие соответствует требованиям IEC 60947-4-1 для контакторов переменного и постоянного тока. Серия NC1 прошла испытания на механическую износостойкость и термическую устойчивость. Однако сам по себе этот контактор не имеет встроенной защиты от перегрузки - для этого необходимо использовать внешние тепловые реле, совместимые с рамой NC1.

Преимущества

• Высокая надёжность коммутации благодаря качественным материалам контактов
• Универсальность: возможность установки дополнительных модулей (блоки задержки, реверс, КРМ)
• Стандартный форм-фактор - легко интегрируется в существующие щиты
• Поддерживает работу с высокими частотами включения-выключения (до 1200 циклов/час при номинальной нагрузке)

Ограничения применения

• Не предназначена для коммутации переменного тока - использование на AC вызывает повреждение контактов
• Нельзя применять в средах с повышенной взрывоопасностью без дополнительной герметизации
• Катушка 220 В DC требует стабильного источника питания - скачки напряжения более +-10 % снижают срок службы
• Вспомогательный контакт 1 НО не рассчитан на большие токи - максимальный ток через него не более 5 А

Примеры использования

• Автоматическое включение системы охлаждения на заводе при достижении пороговой температуры
• Управление мощным источником постоянного тока (например, для сварочных аппаратов) по команде PLC
• Логика “пуск-стоп” в системе конвейера с использованием кнопок и сигнала от вспомогательного контакта
• Частичная автономизация участка производства с питанием от аккумуляторной батареи 220 В DC

Практические советы

• Перед первым запуском проверьте соответствие напряжения катушки - неверное напряжение (особенно выше 220 В) приведёт к её выходу из строя
• Если планируете использовать несколько контакторов NC1 в одном щите - расставляйте их с учётом тепловых потоков, чтобы избежать перегрева смежных устройств
• Для увеличения функциональности используйте дополнительные модули серии NC1: например, временные реле или реверсивные блоки - они фиксируются на корпусе без инструментов
• Проверяйте состояние контактов каждые 6–12 месяцев при интенсивной эксплуатации - окисление или пригар могут снижать надёжность
• Обращайте внимание на маркировку клемм: A1/A2 - управление, L1/L2/L3/T1/T2/T3 - силовая часть. Перепутать нельзя!
