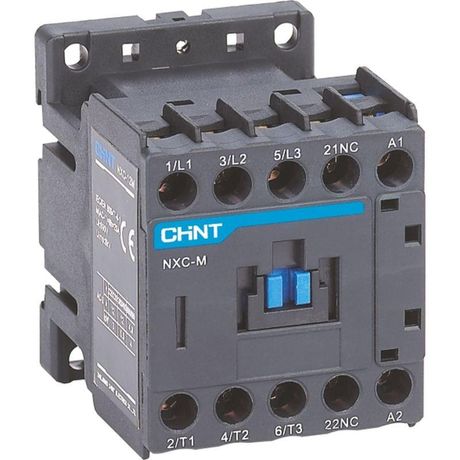

Контактор NXC-09M/22/Z 9А кат. 24В DC 2НО+2НЗ (R) CHINT 836687

Контактор CHINT NXC-09M/22/Z 24DC 2НО+2НЗ 50/60Гц - это устройство для дистанционного включения и выключения нагрузки в цепях переменного тока, управляемое постоянным напряжением 24 В. Подходит для автоматизации оборудования, где требуется надёжная коммутация с высокой частотой срабатываний.

Назначение и область применения

Контактор CHINT NXC-09M/22/Z 24DC 2НО+2НЗ 50/60Гц используется для управления мощными электродвигателями, нагревательными элементами, освещением и другим оборудованием на 400 В переменного тока. Управление осуществляется слаботоковой цепью постоянного тока 24 В - это позволяет безопасно интегрировать его в системы на базе ПЛК, реле или кнопочных постов. Применяется в промышленной автоматике: станках, конвейерах, системах вентиляции, насосных установках.

Технические характеристики

• Тип тока управления: постоянный ток (DC), 24 В
• Номинальный рабочий ток (AC-3, 400 В): 9 А - способен коммутировать двигатели до 4 кВт
• Силовые контакты: 2 нормально открытых (НО) + 2 нормально закрытых (НЗ)
• Вспомогательные контакты: 2 НО + 2 НЗ - используются для сигнализации, блокировок и обратной связи
• Частота: совместим с сетями 50 Гц и 60 Гц
• Максимальное напряжение коммутации: до 690 В (для AC-1 и AC-3)

Совместимость и монтаж

Контактор CHINT NXC-09M/22/Z 24DC 2НО+2НЗ 50/60Гц устанавливается на DIN-рейку шириной 35 мм. Клеммы для подключения силовых проводов рассчитаны на сечение до 10 мм2, для цепи управления - до 2,5 мм2. Монтаж выполняется без заземления корпуса - он изолирован. Для подключения вспомогательных контактов используйте отдельные провода, чтобы избежать помех. Обязательно проверьте полярность при подключении 24 В DC - неверная полярность не повредит контакт, но не обеспечит срабатывание.

Безопасность и стандарты

Контактор соответствует международным стандартам IEC 60947-4-1 и IEC 60947-5-1. Имеет степень защиты IP20 - защищён от доступа пальцев и предметов более 12 мм, но не предназначен для работы во влажной среде или на открытом воздухе. Сертифицирован для использования в промышленных условиях с уровнем перенапряжений III.

Преимущества

• Высокая механическая износостойкость - до 10 млн операций
• Электромагнитная катушка с низким энергопотреблением - экономична при длительном включении
• Удобная компоновка: все контакты (силовые и вспомогательные) расположены в одном корпусе
• Индикация состояния: встроенное окно для визуального определения положения якоря
• Работает в широком температурном диапазоне: от -5 C до +40 C

Ограничения применения

• Не предназначена для коммутации постоянного тока - только переменный (AC)
• Не рекомендуется использовать в средах с повышенной запылённостью, влагой или химическими испарениями - IP20 недостаточно
• Максимальный ток 9 А - не подходит для двигателей свыше 4–5 кВт
• Не имеет функции тепловой защиты - требует внешней защиты (например, теплового реле)
• Не работает при напряжении ниже 85 % от номинала (менее 20,4 В)

Примеры использования

• Управление трёхфазным асинхронным двигателем 3 кВт через ПЛК с выходом 24 В DC
• Автоматическое включение/выключение вентилятора в шкафу управления
• Система аварийного отключения: при срабатывании датчика - замыкание НЗ контакта отключает питание станка
• Связка с кнопочным постом: кнопка “Старт” подаёт 24 В на катушку, НО контакты замыкают цепь двигателя

Практические советы

• Перед первым включением проверьте, что катушка получает именно 24 В постоянного тока - использование переменного напряжения вызовет гул и перегрев
• При использовании вспомогательных контактов для блокировки других контакторов - учтите их допустимый ток (обычно до 5 А)
• Для долгой службы избегайте частых включений при максимальной нагрузке - лучше применять плавный пуск или частотник
• При замене - ориентируйтесь на посадочные размеры: новый аналог должен иметь ту же форму и шаг крепления на рейке
• Артикул 836687 - точный идентификатор для заказа запасных частей или замены; сохраняйте его в документации
