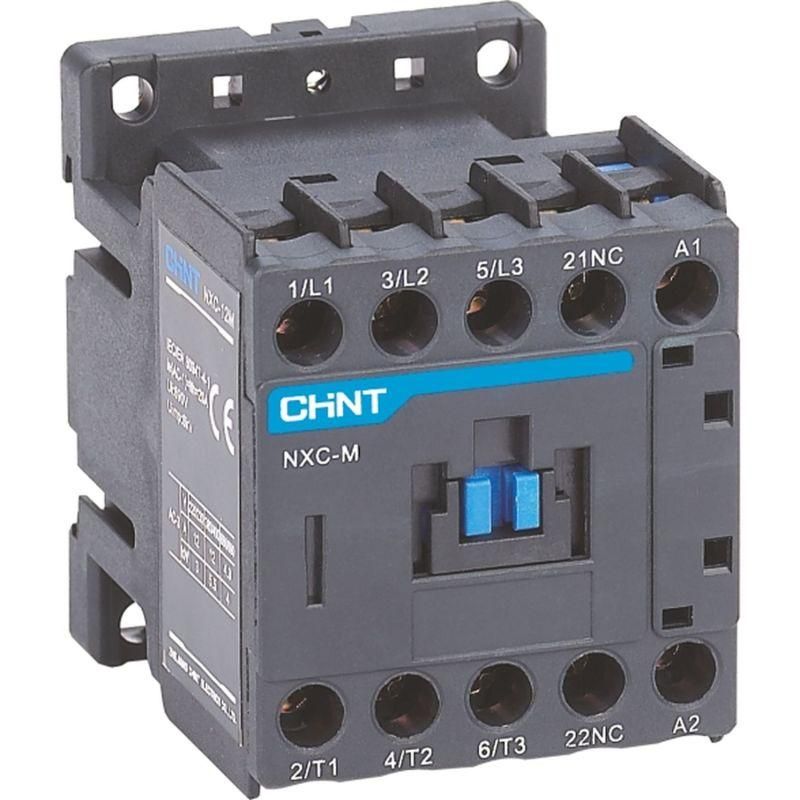

Контактор NXC-09M/4 220AC 4НO 50/60Гц (R) | 836600 CHINT

Контактор NXC-09M/4 220AC 4НО 50/60Гц от бренда CHINT - это устройство для дистанционного включения и выключения мощных нагрузок в цепях переменного тока. Он рассчитан на работу с напряжением 220 В и имеет четыре основных и четыре вспомогательных нормально разомкнутых контакта, что делает его удобным для автоматизации оборудования в промышленной среде.

Назначение и область применения

Контактор NXC-09M/4 220AC 4НО 50/60Гц используется для коммутации силовых цепей с током до 9 А. Его применяют для управления двигателями, нагревательными элементами, освещением и другим оборудованием, требующим частого включения/выключения. Подходит для систем автоматического управления, станков, конвейеров, насосов и вентиляции.

Технические характеристики

• Тип тока: переменный (AC)
• Напряжение питания катушки: 220 В
• Частота: 50/60 Гц - работает в сетях России и Европы без перенастройки
• Номинальный рабочий ток: 9 А - способен управлять нагрузками до этого значения
• Главные контакты: 4 нормально разомкнутых (НО)
• Вспомогательные контакты: 4 нормально разомкнутых (НО) - используются для сигнализации, блокировок и управления схемой
• Тип изделия: электромагнитный контактор

Совместимость и монтаж

Контактор NXC-09M/4 220AC 4НО 50/60Гц монтируется на DIN-рейку шириной 35 мм - стандартная практика в распределительных щитах. Клеммы для подключения проводов рассчитаны на медные жилы сечением до 2,5 мм2. Для надёжного соединения рекомендуется использовать наконечники. Установка возможна в вертикальном положении +-15°. Не допускается установка в местах с постоянной вибрацией выше 5 Гц.

Безопасность и стандарты

Изделие соответствует международным стандартам IEC 60947-4-1. Обеспечивает электрическую изоляцию и механическую прочность, необходимые для промышленного использования. Наличие сертификации позволяет применять контактную группу в системах, подлежащих контролю безопасности.

Преимущества

• Высокая надёжность за счёт качественных материалов и проверенной конструкции от CHINT
• Удобная комплектация: 4+4 НО контакта - достаточно для большинства схем управления без необходимости докупать модули
• Работает в стандартных сетях 50/60 Гц - не требует специальных преобразователей
• Малый габарит и лёгкий вес - легко помещается даже в плотно заполненные шкафы

Ограничения применения

• Не предназначен для работы с постоянным током (DC) - использование на DC повредит катушку
• Максимальный ток 9 А - нельзя применять для нагрузок свыше этого значения, даже кратковременно
• Отсутствуют встроенные защиты от перегрузки или короткого замыкания - требуется внешняя аппаратура (автомат, тепловое реле)
• Не имеет степени защиты IP - монтаж допускается только внутри закрытых щитов

Примеры использования

• Управление трёхфазным двигателем 2,2 кВт через термореле и кнопочную станцию
• Автоматическое включение системы вентиляции по сигналу от датчика температуры
• Коммутирование группы светильников в цеху по расписанию
• Логическая связка в схеме: один контакт управляет двигателем, другие - сигнализируют о состоянии включения

Практические советы

• Проверьте соответствие напряжения сети 220 В - подача 380 В вызовет выход катушки из строя
• При использовании вспомогательных контактов убедитесь, что они не перегружены - максимальный ток для них обычно до 5 А
• Затягивайте клеммы усилием, указанным в документации - слабый контакт вызывает нагрев, слишком сильный - деформацию
• Для длительной службы избегайте установки рядом с источниками тепла или вибраций
• NXC-09M/4 220AC 4НО 50/60Гц совместим с другими изделиями серии NXC - можно собирать комплексные решения с реле времени, термореле и кнопками одного производителя
