Контактор NXC-09M01 9А кат. 220В AC 1НЗ AC-3 (R) CHINT 836588

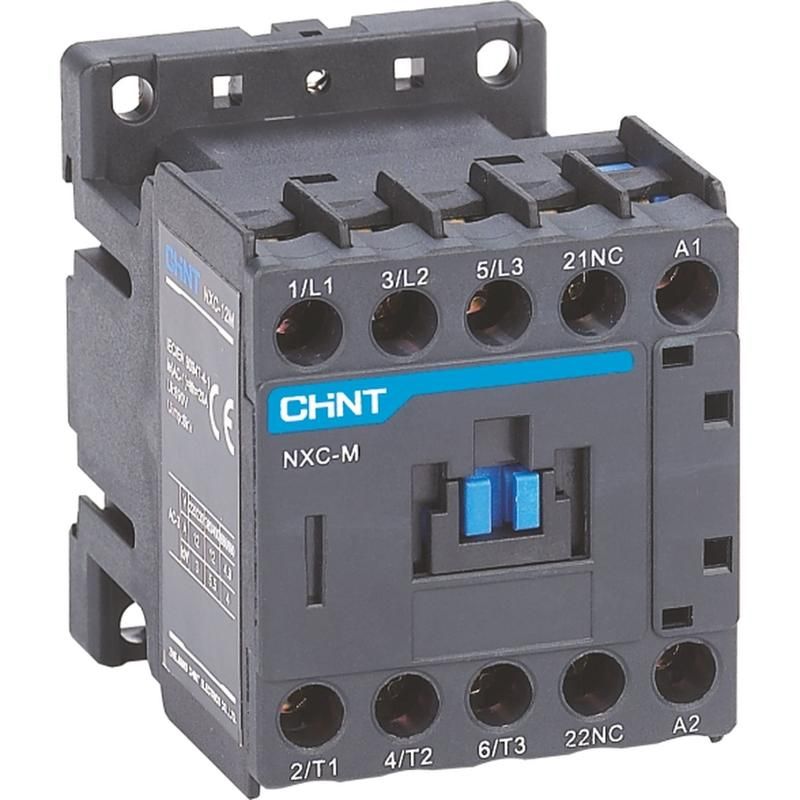

Контактор CHINT NXC-09M01 - это надёжное устройство для управления двигателями и другими нагрузками на переменном токе. Он рассчитан на работу с напряжением 220 В, током до 9 А и подходит для частых включений, таких как запуск насосов, вентиляторов или конвейеров. Артикул 836588 относится к серии NXC, известной компактностью и долговечностью.

Назначение и область применения

Контактор CHINT NXC-09M01 предназначен для дистанционного включения и выключения электрических цепей переменного тока. Его основная задача - управлять мощными нагрузками через слабые сигналы управления, например, от кнопок, термостатов или автоматических контроллеров. Часто используется в системах автоматизации: для запуска двигателей, нагревателей, освещения, конвейеров и насосов. Может применяться как часть электромагнитного пускателя при совмещении с тепловым реле.

Технические характеристики

• Тип тока: переменный (AC)
• Напряжение катушки управления: 220 В
• Номинальный рабочий ток: 9 А
• Количество главных контактов: 3 (нормально открытые)
• Количество вспомогательных контактов: 2 (1 нормально замкнутый + 1 нормально открытый - обозначено как 1НЗ)
• Частота: 50/60 Гц
• Тип изделия: электромеханический контактор

Совместимость и монтаж

Контактор CHINT NXC-09M01 монтируется на DIN-рейку шириной 35 мм - стандарт для промышленных щитов. Подключение проводов осуществляется зажимами на верхней и нижней части корпуса. Катушка управления подключается к двум клеммам A1 и A2; главное питание - к контактам L1–L3 и T1–T3. Убедитесь, что сечение провода соответствует току 9 А (обычно 1,5–2,5 мм2). Вспомогательные контакты удобны для сигнализации состояния (например, “двигатель работает”) или блокировки других цепей.

Безопасность и стандарты

Контактор NXC-09M01 соответствует международным стандартам IEC 60947-4-1 для контакторов и пускателей. Конструкция обеспечивает безопасную изоляцию и предотвращает случайное самовключение. Нет специфической классификации IP - устройство предназначено для установки внутри закрытых распределительных шкафов.

Преимущества

• Компактный размер - экономит место в щите
• Устойчив к перегрузкам и частым включениям
• Надёжные медные контакты с малым переходным сопротивлением
• Имеет встроенные вспомогательные контакты - не требуют внешних модулей
• Совместим с другими элементами серии NXC - легко масштабируется

Ограничения применения

• Не предназначен для постоянной работы при токе выше 9 А - возможен перегрев и сваривание контактов
• Работает только с переменным током - нельзя использовать в цепях постоянного тока
• Не имеет встроенного тепловой защиты - требуется отдельное реле при управлении двигателями
• Не защищён от пыли и влаги - монтаж допускается только во внутренних шкафах

Примеры использования

• Управление трехфазным асинхронным двигателем насоса в системе водоснабжения
• Автоматическое включение вентилятора по сигналу температурного датчика
• Циклическое включение-выключение светильников на производстве
• Электромагнитный пускатель с тепловым реле для защиты двигателя от перегрузки

Практические советы

• Выбирайте контактор с запасом по току - лучше брать 10–15% больше, чем максимальный ток нагрузки
• Проверьте соответствие напряжения катушки (220 В AC) вашей сети - неверное напряжение вызывает отказ или повреждение
• При использовании с двигателями всегда комбинируйте с тепловым реле - даже при небольших перегрузках это продлит срок службы контактора
• Монтируйте так, чтобы воздушный поток вокруг устройства был свободным - особенно важно при длительной работе
• При замене старого контактора проверьте тип вспомогательных контактов - здесь 1НЗ (1 нормально замкнутый + 1 нормально открытый) - это влияет на схему управления
