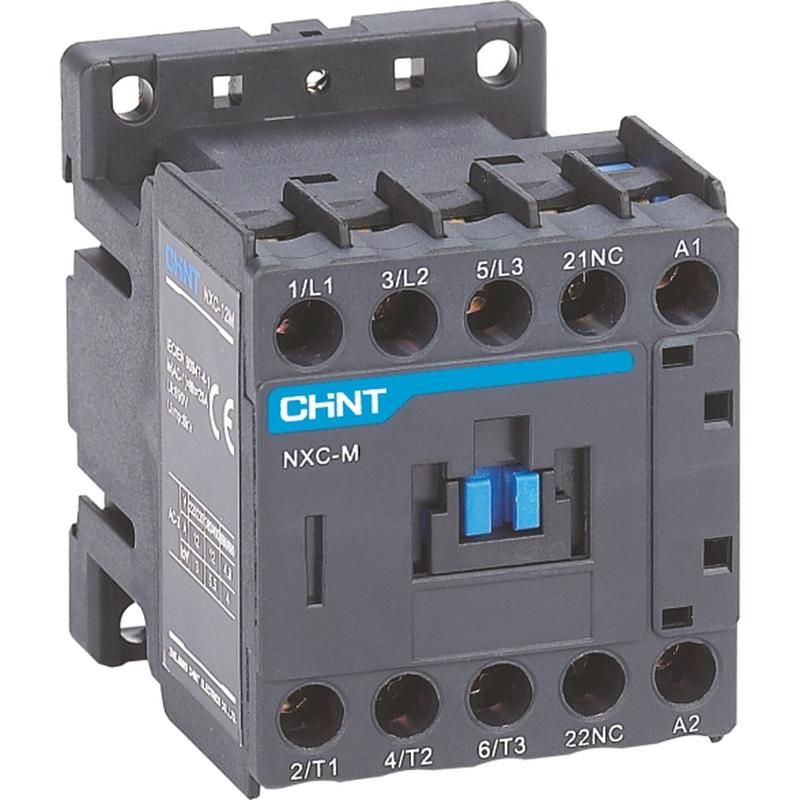

Контактор NXC-09M10 9А кат. 220В AC 1НО AC-3 (R) CHINT 836576

Контактор CHINT NXC-09M10 - это надёжное устройство для управления двигателями переменного тока с номинальным током до 9 А. Подходит для частых включений, удалённого управления цепями и сборки электромагнитных пускателей с тепловыми реле.

Назначение и область применения

Контактор CHINT NXC-09M10 предназначен для коммутации силовых цепей переменного тока с нагрузкой до 4 кВт. Он используется для частых запусков и остановок электродвигателей, а также для дистанционного включения и отключения оборудования. Применяется в системах автоматизации: на конвейерах, насосах, вентиляторах, станках и других устройствах с индуктивной нагрузкой.

Технические характеристики

• Тип тока: переменный (AC)
• Номинальный ток: 9 А
• Напряжение питания катушки: 220 В AC
• Номинальная мощность: 4 кВт (при напряжении 380 В, класс AC-3)
• Главные контакты: 3 нормально открытых (3NO)
• Вспомогательные контакты: 1 нормально открытый (1NO)
• Тип изделия: контактор

Совместимость и монтаж

Контактор CHINT NXC-09M10 устанавливается на DIN-рейку шириной 35 мм. Клеммы для подключения проводов рассчитаны на сечение до 4 мм2. Для работы требуется источник питания 220 В AC на катушку - подключение осуществляется через два вывода A1 и A2. Главные контакты (L1–T1, L2–T2, L3–T3) предназначены для подключения нагрузки, вспомогательный контакт (13–14) может использоваться для сигнализации или блокировки.

Безопасность и стандарты

Контактор соответствует требованиям IEC 60947-4-1 (класс AC-3) и сертифицирован для использования в промышленных условиях. Устройство имеет механический ресурс более 1 млн операций и электрический ресурс до 100 тыс. включений при номинальной нагрузке.

Преимущества

• Компактная конструкция экономит место на щите
• Устойчив к перегрузкам и импульсным помехам
• Чёткая фиксация на DIN-рейке, легко демонтировать
• Индикация состояния (положение рычага) визуально определяется
• Поддерживает работу с тепловыми реле для защиты двигателей

Ограничения применения

• Не предназначен для постоянной работы при токе выше 9 А
• Не рекомендуется для коммутации емкостных или высокочастотных нагрузок
• Работает только при напряжении катушки 220 В AC - несовместим с 110 В или DC
• Не защищён от внешнего воздействия (не имеет IP-защиты)

Примеры использования

• Запуск трёхфазного асинхронного двигателя 4 кВт на конвейере
• Автоматическое управление насосом с помощью PLC через вспомогательный контакт
• Сборка пускателя с тепловым реле типа THR для защиты от перегрева
• Удалённое выключение вентилятора из центрального пункта управления

Практические советы

• Проверьте соответствие напряжения сети 220 В AC перед подключением катушки - неверное питание повредит обмотку
• При установке на DIN-рейку убедитесь, что контактор плотно защёлкнут - слабое крепление вызывает нагрев и искрение
• Для долгой службы используйте контактор только с нагрузкой AC-3 (двигатели), не применяйте для освещения или нагревателей
• Вспомогательный контакт 1NO можно использовать для самоблокировки - подключите параллельно кнопке “Пуск”
• Монтажникам: соблюдайте расстояние между соседними контакторами - минимум 10 мм для теплоотвода
