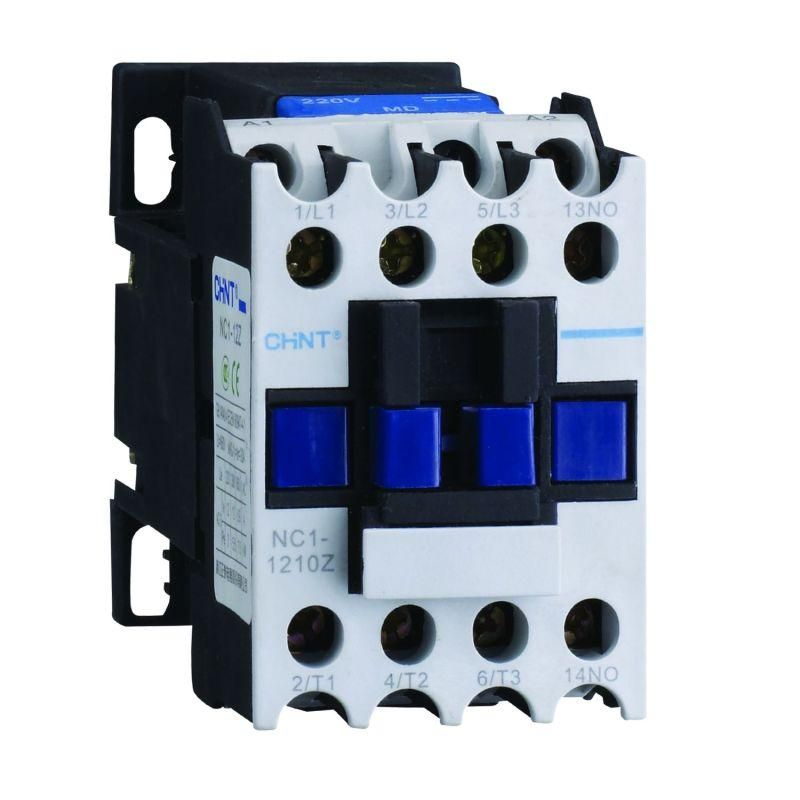

Контактор NC1-1210Z 12А DC 24В AC-3 CHINT 221437

Контактор NC1-1210Z 12А катушка 24В DC 1НО (R) от CHINT предназначен для частого включения и отключения электрических нагрузок постоянного тока, например двигателей, нагревателей или освещения. Этот контактный аппарат из серии NC1 сочетает надёжность, компактность и возможность расширения функционала через дополнительные модули.

Назначение и область применения

Контактор NC1-1210Z 12А катушка 24В DC 1НО (R) используется для удалённого управления мощными электрическими цепями с помощью слабого сигнала на катушке. Подходит для автоматизации промышленного оборудования: станков, конвейеров, насосов, систем вентиляции. Особенно эффективен в паре с тепловыми реле - так обеспечивается защита от перегрузок и коротких замыканий.

Технические характеристики

• Тип тока катушки: постоянный (DC)
• Напряжение катушки управления: 24 В
• Номинальный рабочий ток: 12 А
• Количество главных контактов: 3 (нормально открытые)
• Количество вспомогательных контактов: 1 нормально замкнутый (1 НЗ)
• Тип изделия: электромагнитный контактор

Главные контакты рассчитаны на коммутацию тока до 12 А в цепях переменного или постоянного тока. Вспомогательный контакт 1 НЗ часто применяют для блокировки, индикации состояния или формирования обратной связи в схеме управления.

Совместимость и монтаж

Контактор NC1-1210Z 12А катушка 24В DC 1НО (R) монтируется на DIN-рейку 35 мм. Соединение проводов осуществляется через винтовые зажимы - допускаются медные жилы сечением до 2,5 мм2. Катушка 24 В DC совместима со стандартными источниками питания промышленной автоматики. Для подключения рекомендуется использовать экранированные кабели, особенно при длинных линиях управления.

К контактору можно подключить дополнительные модули серии NC1: блоки временной задержки, реверсивные блоки, блоки КРМ. Это позволяет собирать сложные системы управления без замены основного аппарата.

Безопасность и стандарты

Изделие соответствует международным требованиям IEC/EN 60947-4-1. Конструкция обеспечивает безопасную работу в условиях повышенной влажности, пыли и вибраций. Материалы корпуса - самозатухающие, что снижает риск распространения пламени.

Преимущества

• Высокая механическая износостойкость - до 10 млн операций
• Устойчивость к скачкам напряжения на катушке +-10%
• Гибкость расширения функций через модульные блоки
• Стандартная посадка на DIN-рейку - удобство установки
• Низкий уровень шума при срабатывании

Ограничения применения

Не предназначена для работы в средах с взрывоопасными газами или пылью - не имеет взрывозащиты. Не следует использовать в цепях с током выше 12 А - это вызывает перегрев и выход из строя контактов. Также не рекомендуется подключение к сети переменного тока 220 В - катушка работает только от 24 В постоянного тока.

Примеры использования

• Управление двигателем насоса в системе водоснабжения
• Включение/выключение печи в термической камере
• Автоматическое отключение светильника после срабатывания датчика движения
• Часть схемы “звезда-треугольник” для плавного запуска двигателя

Практические советы

• Перед монтажом проверьте соответствие напряжения катушки - 24 В DC. Подача 220 В AC повредит устройство.
• При использовании с тепловым реле выбирайте модель с номиналом близким к 12 А - например, LR1-D12.
• Если требуется реверс, используйте два контактора NC1 + блок взаимной блокировки.
• Проверяйте состояние контактов каждые 6–12 месяцев при интенсивном режиме работы - окисление может увеличить переходное сопротивление.
• Посадочный диаметр клемм - 5,5 мм; не затягивайте силой больше 0,5 Нм - есть риск повреждения пластиковой части.
