Контактор малогабаритный КМЭп 12А 24В DC 1NO EKF PROxima | ctr-s-12-24-p

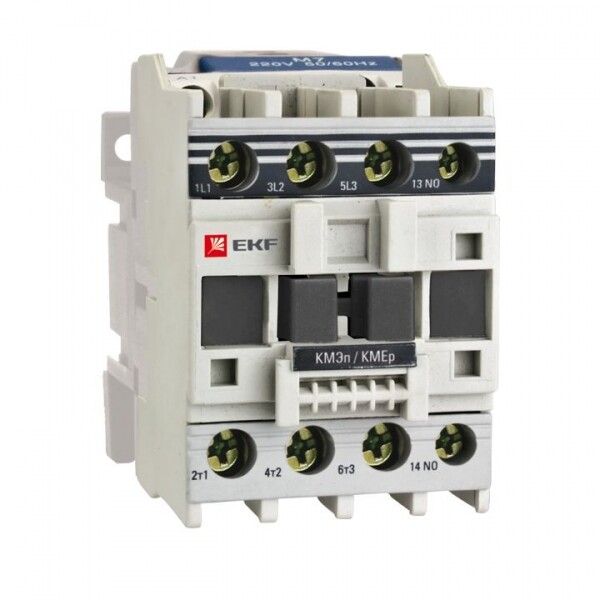

Контактор малогабаритный КМЭп 12А 24В постоянного тока 1 нормально разомкнутый контакт от EKF серии PROxima предназначен для дистанционного включения и отключения нагрузки до 12 А в цепях постоянного тока. Подходит для автоматических систем управления, где важны компактность, надежность и долгий срок службы.

Назначение и область применения

Контактор малогабаритный КМЭп 12А 24В постоянного тока 1 нормально разомкнутый контакт используется для коммутации силовых цепей в устройствах автоматизации. Его применяют в системах управления станками, конвейерами, насосами, нагревательными элементами и другим оборудованием с нагрузкой до 3 кВт. Управление осуществляется через катушку 24 В постоянного тока - типичное напряжение для промышленных контроллеров и PLC.

Технические характеристики

• Род тока: постоянный (DC)
• Напряжение катушки управления: 24 В DC
• Номинальный ток: 12 А
• Количество силовых полюсов: 3
• Количество нормально разомкнутых (НО) контактов: 1
• Номинальная рабочая мощность: 3 кВт
• Способ монтажа: DIN-рейка или монтажная плата
• Максимальное сечение кабеля: 25 мм2
• Степень защиты: IP20 (защита от прикосновений и крупных частиц, но не от воды и пыли)
• Тип подключения: винтовые зажимы
• Климатическое исполнение: УХЛ4 (работает при температуре от −40 C до +40 C, в условиях повышенной влажности)
• Гарантийный срок: 84 месяца
• Соответствие стандарту: ГОСТ Р 50030.4.1-2002

Совместимость и монтаж

Контактор малогабаритный КМЭп 12А 24В постоянного тока 1 нормально разомкнутый контакт легко монтируется на стандартную DIN-рейку шириной 35 мм. Также возможна фиксация на монтажной плате - удобно для сборки компактных распределительных щитов. Для подключения используются винтовые зажимы, рассчитанные на кабели сечением до 25 мм2. Тарельчатые зажимы обеспечивают плотный контакт даже при многократном подключении. На корпусе есть маркировочная площадка - можно наклеить этикетку для идентификации в щите.

Безопасность и стандарты

Произведён в соответствии с ГОСТ Р 50030.4.1-2002 - стандартом для аппаратов управления и коммутации. Степень защиты IP20 исключает доступ к токоведущим частям пальцами, но не защищает от влаги и пыли - поэтому устройство следует устанавливать внутри закрытых щитов. Климатическое исполнение УХЛ4 позволяет использовать контактор в неотапливаемых помещениях с перепадами температур и влажностью до 95 %.

Особенности конструкции

• Корпус и подвижная траверса изготовлены из термостойкой пластмассы - выдерживают перегрев при длительной нагрузке.
• Сердечник выполнен из высококачественной электротехнической стали с минимальными вихревыми потерями - снижает нагрев и повышает КПД.
• Магнитная система оснащена резиновыми демпферами - уменьшает уровень шума при включении/выключении.
• Подвижные контакты самопозиционируются благодаря пружинному механизму и сферической форме - обеспечивает равномерный контакт и продлевает срок службы.
• Мостиковый контакт способствует быстрому гашению электрической дуги - снижает износ контактов.
• Рифлёная поверхность дополнительных контактов повышает токопроводность и надёжность соединения при внешнем подключении.

Преимущества

• Высокая коммутационная износостойкость - выдерживает более 1 млн операций включения/отключения.
• Универсальный монтаж - подходит как для DIN-рейки, так и для печатных плат.
• Надёжные винтовые зажимы с тарельчатыми пружинами - предотвращают ослабление контакта при вибрациях.
• Долгий гарантийный срок - 84 месяца, что свидетельствует о высоком качестве материалов и сборки.
• Компактные габариты - экономят место в щитах и позволяют собирать многофункциональные системы.

Ограничения применения

• Не предназначен для работы во влажной среде или на открытом воздухе - степень защиты IP20 требует установки в закрытый щит.
• Не рекомендован для частого включения/отключения свыше 120 циклов в час - может снизиться срок службы контактов.
• Не подходит для переменного тока - работает только с 24 В постоянного тока.
• Отсутствуют встроенные защиты (например, от перегрузки или короткого замыкания) - требуется внешняя защита (автоматический выключатель, предохранители).

Примеры использования

• Управление двигателем насоса в системе водоснабжения через PLC с выходом 24 В DC.
• Переключение нагревательных элементов в термокамере.
• Автоматизация конвейерной линии - включение/отключение привода по сигналу с датчика.
• Коммутация светильников в промышленном помещении с центральным управлением.

Практические советы

• При монтаже на DIN-рейку убедитесь, что контактор полностью защёлкнулся - проверьте слышимый щелчок.
• Затягивайте винты зажимов усилием 0,4–0,5 Нм - недостаточно затянутый контакт вызывает нагрев, слишком сильный - повредит изоляцию.
• Для подключения медных жил используйте наконечники - особенно при сечении выше 10 мм2.
• Учитывайте посадочные размеры: если планируете установку на плату, проверьте совпадение отверстий с вашей конструкцией.
• При использовании в составе автоматизированной системы - обязательно предусмотрите защиту катушки от импульсных помех (диод или RC-цепочка).
• Контактор малогабаритный КМЭп 12А 24В постоянного тока 1 нормально разомкнутый контакт от EKF серии PROxima хорошо сочетается с другими изделиями этой серии - упрощает стандартизацию щита.
