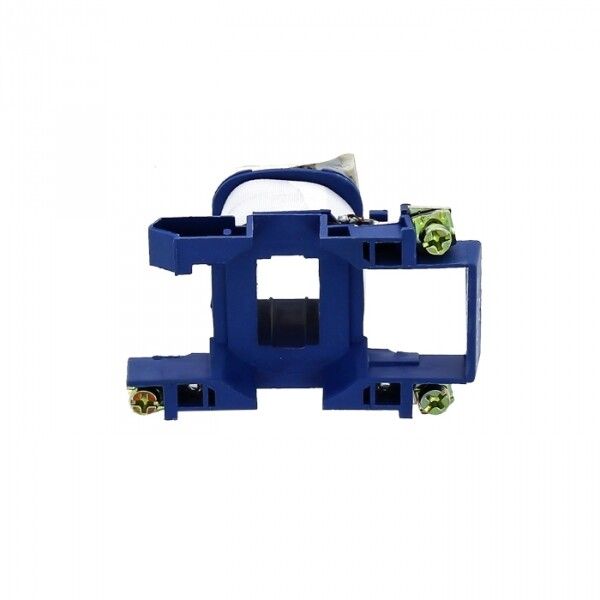

Катушка управления КМЭ 09А-18А 24В EKF PROxima | ctr-k-09-18a-24v

Катушка управления КМЭ 09А-18А 24В от EKF - элемент для управления контактными аппаратами в системах автоматизации. Применяется в коммутационных цепях с переменным током, совместима с контакторами серий КМЭ и КТЭ. Артикул ctr-k-09-18a-24v соответствует стандартному решению для промышленной автоматики.

Назначение и область применения

Катушка управления КМЭ 09А-18А 24В служит для включения и отключения контактора путём подачи напряжения на её обмотку. Когда на катушку подаётся 24 В переменного тока, она создаёт магнитное поле, которое замыкает силовые контакты контактора. Это позволяет управлять нагрузками высокой мощности - двигателями, нагревательными элементами, освещением - через слабые управляющие сигналы.

Используется в системах автоматизации: станках, конвейерах, системах вентиляции, насосных станциях, щитах управления. Подходит для установки в компактные распределительные шкафы благодаря монтажу на печатную плату.

Технические характеристики

• Тип тока: переменный (AC)
• Номинальное напряжение: 24 В
• Номинальный ток: 18 А - максимальный ток, который способна переключать связанная с ней контактная группа
• Способ монтажа: на печатную плату (SMD/PTH), без болтовых соединений
• Степень защиты: IP20 - защищена от прикосновения к токоведущим частям, но не от пыли и влаги
• Климатическое исполнение: УХЛ4 - рассчитана на работу в помещениях с умеренным и холодным климатом, температурой от −40 C до +40 C
• Гарантийный срок: 84 месяца (7 лет)
• Соответствие стандарту: ГОСТ Р 50030.4.1-2002 (эквивалент IEC 60947-5-1)

Совместимость и монтаж

Катушка управления КМЭ 09А-18А 24В предназначена исключительно для установки на контакторы серии КМЭ и КТЭ. Она фиксируется механически и электрически на специальном посадочном месте контактора - не является универсальной и не подходит для других типов контакторов.

Монтаж осуществляется на печатную плату внутри корпуса контактора. Для подключения используются два вывода - подача напряжения 24 В AC. Нельзя подключать постоянный ток - это повредит катушку. Перед установкой проверьте соответствие модели контактора и наличие свободного места под катушку.

Безопасность и стандарты

Катушка управления КМЭ 09А-18А 24В соответствует требованиям ГОСТ Р 50030.4.1-2002, что гарантирует безопасность работы в промышленных условиях. Степень защиты IP20 предотвращает случайное прикосновение к токоведущим частям, но не защищает от внешних воздействий - поэтому установка возможна только во внутренних шкафах с классом защиты не ниже IP54.

Преимущества

• Высокая надёжность за счёт производства по стандартам EKF PROxima
• Долгий срок службы - 7 лет гарантии
• Простая замена: взаимозаменяема с аналогичными катушками из серии КМЭ
• Подходит для автоматизированных систем с низковольтным управлением
• Не требует дополнительных средств защиты при правильной эксплуатации

Ограничения применения

• Работает только с переменным током 24 В - нельзя использовать с постоянным током
• Не предназначена для открытой установки - IP20 не защищает от пыли и влаги
• Только для контакторов КМЭ и КТЭ; несовместима с другими брендами или моделями
• Не рекомендуется для установки в местах с частыми вибрациями выше допустимого уровня
• Температурный диапазон ограничен: не работает при температуре ниже −40 C или выше +40 C

Примеры использования

• Управление двигателем насоса в системе водоснабжения через PLC с выходом 24 В AC
• Автоматический запуск вентилятора в HVAC-системе по сигналу термостата
• Коммутирование световой сигнализации в цехе через кнопочные посты
• Система аварийного отключения оборудования при срабатывании датчиков безопасности

Практические советы

• Перед установкой убедитесь, что напряжение сети точно 24 В AC - перенапряжение вызывает перегрев и выход из строя
• Проверьте полярность выводов - хотя для переменного тока она не важна, неправильное подключение к контроллеру может нарушить логику системы
• При замене старой катушки используйте ту же модель - KME 09A-18A 24V (ctr-k-09-18a-24v) - другие варианты могут иметь другую габаритную посадку
• Не устанавливайте рядом с источниками тепла - перегрев снижает срок службы обмотки
• При сборке шкафа следите, чтобы провода не задевали подвижные части контактора после включения
