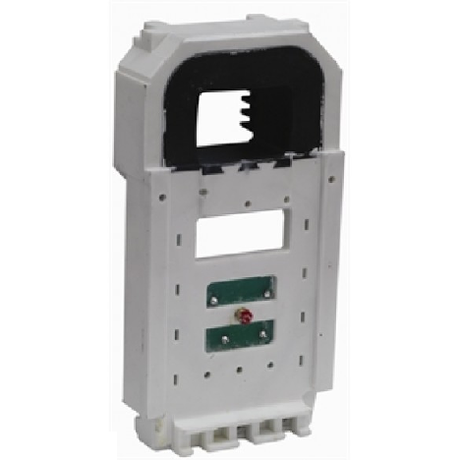

Катушка управления для NXC-25-38 24AC 50Гц (R) | 956871 CHINT

Катушка управления для контактора NXC-25-38 24V 50Hz (R) от CHINT предназначена для включения и выключения силового контактора через слаботочную цепь. Подходит для автоматизации оборудования, где требуется управление высокими токами при низком напряжении контроля.

Назначение и область применения

Эта катушка используется в системах автоматического управления, чтобы управлять контактором NXC-25-38 с помощью сигнала 24 В переменного тока. Она применяется там, где необходимо безопасно включать/выключать мощные нагрузки - например, двигатели, нагревательные элементы, насосы или освещение. Часто встречается на промышленных станках, конвейерах, системах вентиляции и в распределительных щитах.

Технические характеристики

• Номинальное напряжение питания: 24 В переменного тока (AC)
• Частота: 50 Гц
• Тип тока: Переменный (AC)
• Совместима с контакторами серии NXC-25-38
• Артикул: 956871
• Производитель: CHINT

Совместимость и монтаж

Катушка управления для контактора NXC-25-38 24V 50Hz (R) устанавливается только на контакторы серии NXC-25-38. Монтировать её можно только после отключения питания. Клеммы катушки подключаются к управляющей цепи - фаза и ноль 24 В AC. Убедитесь, что провода соответствуют допустимому сечению и надёжно затянуты. Нельзя использовать эту катушку с постоянным током или другим напряжением - это повредит устройство.

Безопасность и стандарты

Изделие соответствует международным требованиям безопасности для компонентов управления. Произведено компанией CHINT, которая соблюдает стандарты IEC 60947-5-1 для аппаратов управления. Не требует специального сертификационного оформления при установке в штатные системы.

Преимущества

• Стабильная работа при колебаниях сети +-10%
• Минимальный уровень шума при срабатывании
• Высокая долговечность за счёт качественных материалов и герметичной конструкции
• Удобная замена - катушка легко извлекается и меняется без демонтажа всего контактора

Ограничения применения

• Не работает при напряжении ниже 18 В или выше 28 В
• Не совместима с контактными группами других серий - только NXC-25-38
• Запрещён монтаж во взрывоопасных зонах без дополнительной защиты
• Не предназначен для частых переключений более 600 раз в час - возможен перегрев

Примеры использования

• Автоматический запуск насоса по сигналу от термостата
• Управление световой сигнализацией на конвейере
• Включение печи в системе теплоснабжения по команде PLC
• Контроль работы вентилятора в щите управления

Практические советы

• Проверьте напряжение на входе катушки перед подключением - даже кратковременная перегрузка снижает срок службы
• При использовании в условиях повышенной влажности или пыли рекомендуется установить защитный кожух
• Если контактор часто срабатывает, следите за температурой корпуса - перегрев указывает на проблемы с питанием или механическим износом
• Запасная катушка NXC-25-38 24V 50Hz (R) с артикулом 956871 должна храниться в сухом месте - она не имеет антикоррозийного покрытия на выводах
