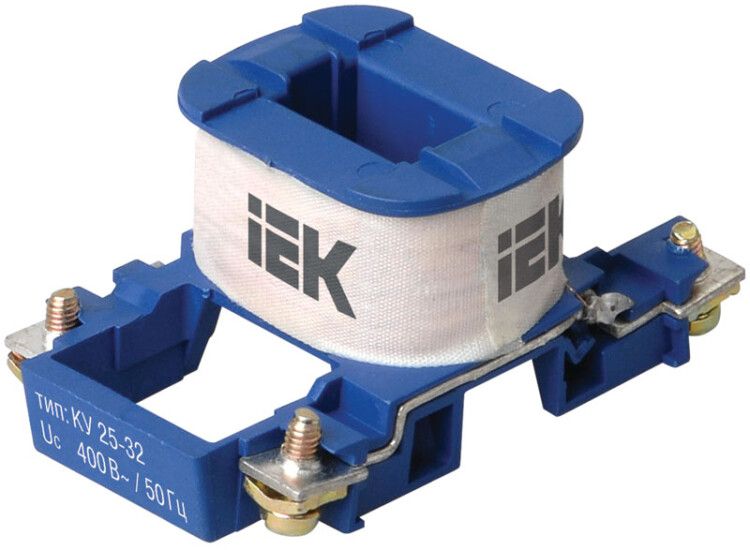

Катушка управления для КМИ-(25А-32А) 24В KARAT IEK KKM20D-KU-024

Катушка управления для контактора КМИ-(25А-32А) 24В от IEK - элемент цепи управления, который обеспечивает включение и выключение контактора при подаче напряжения 24 В переменного тока. Применяется в системах автоматизации с контактными устройствами серии КМИ, особенно там, где требуется надёжное управление на монтажной плате.

Назначение и область применения

Катушка управления для контактора КМИ-(25А-32А) 24В предназначена для приведения в действие контакторов серии КМИ через электромагнитную силу. Когда на катушку подаётся напряжение 24 В AC, она замыкает главные контакты контактора, позволяя управлять нагрузкой - например, двигателем, нагревательным элементом или насосом. Устройство используется исключительно в цепях управления, а не в основной силовой цепи.

Подходит для установки в щитах автоматизации, пультах управления, станках, конвейерах и других устройствах, где применяются контакторы КМИ с номинальным током 25–32 А.

Технические характеристики

• Тип тока: Переменный (AC) - работает только с сетью переменного тока, не совместима с постоянным током.
• Номинальное напряжение: 24 В - оптимальное рабочее напряжение; отклонения более чем +-10 % могут снижать срок службы или вызывать отказ.
• Способ монтажа: Монтажная плата - крепится прямо на печатную плату через выводы, не требует дополнительных креплений.
• Степень защиты: IP20 - защищает от доступа пальцев и предметов больше 12,5 мм, но не защищена от пыли и влаги. Подходит только для внутренней установки в закрытых корпусах.
• Срок службы: 15 лет - рассчитана на длительную работу при соблюдении условий эксплуатации.
• Климатическое исполнение: УХЛ4 - допускает работу при температуре от −25 C до +40 C и относительной влажности до 80 % при +25 C.
• Нормативный документ: IEC 60947-4-1 - соответствует международному стандарту на контакторы и аппараты управления.

Совместимость и монтаж

Катушка управления для контактора КМИ-(25А-32А) 24В совместима только с контакторами серии КМИ, имеющими габариты и разъём под эту катушку. Не подходит для контакторов других серий, даже если они имеют аналогичный токовый класс.

Монтаж осуществляется на печатную плату: выводы катушки вставляются в отверстия платы и паяются. Для правильной работы необходимо соблюдать полярность выводов - хотя для переменного тока она не имеет значения, физическая ориентация влияет на удобство сборки и тепловые потоки внутри щита.

Рекомендуется использовать паяльник с мощностью не выше 40 Вт и избегать перегрева корпуса - температура пайки не должна превышать 260 C более 5 секунд.

Безопасность и стандарты

Катушка управления для контактора КМИ-(25А-32А) 24В соответствует стандарту IEC 60947-4-1, что гарантирует безопасность коммутационных процессов и термическую устойчивость. Сертифицирована для использования в промышленных условиях согласно требованиям ГОСТ Р МЭК 60947-4-1.

IP20 не обеспечивает защиту от влаги и пыли - использование вне герметичных шкафов запрещено. Нельзя применять в помещениях с высокой влажностью, сыростью или возможностью попадания воды.

Преимущества

• Высокая надёжность благодаря длительному сроку службы - 15 лет при нормальных условиях.
• Стандартный форм-фактор, обеспечивающий взаимозаменяемость с другими катушками серии КМИ.
• Простота монтажа на плату - не требует специального оборудования или сложной наладки.
• Совместимость с широким спектром контроллеров и реле, работающих на 24 В AC.

Ограничения применения

• Не работает с постоянным током - нельзя подключать к источникам 24 В DC.
• Запрещён монтаж в открытых или необогреваемых местах - IP20 не защищает от внешних воздействий.
• Не подходит для сред с агрессивными газами, паром, маслом или химическими веществами - материал корпуса не предназначен для таких условий.
• Не рекомендуется использовать в условиях частых включений/выключений свыше 1200 раз в час - это может привести к перегреву и преждевременному выходу из строя.

Примеры использования

• Автоматизация станков ЧПУ - управление пуском двигателя через контактор КМИ с питанием катушки от PLC 24 В AC.
• Конвейерные системы - включение/выключение ленточных транспортеров по сигналу с датчиков.
• Системы освещения и вентиляции - управление группами светильников или вентиляторов через релейные модули.
• Щиты управления холодильными установками - контроль компрессора через контактор с катушкой 24 В AC.

Практические советы

• Проверьте соответствие напряжения источника - даже небольшое завышение (например, 28 В вместо 24 В) может снизить срок службы катушки.
• При замене старой катушки убедитесь, что новая - именно модель kkm20d-ku-024 от IEK - другие катушки серии КМИ могут иметь отличные параметры или форму выводов.
• Не используйте катушку в качестве самостоятельного выключающего устройства - она лишь активирует контактор, но сама не коммутирует силовые токи.
• При проектировании схемы учтите, что катушка потребляет некоторую мощность - убедитесь, что источник 24 В AC способен обеспечить ток, необходимый для нескольких одновременно включенных катушек.
• Для долгой работы избегайте вибраций и механических ударов - хотя катушка прочная, её внутренние механизмы чувствительны к сотрясениям.
