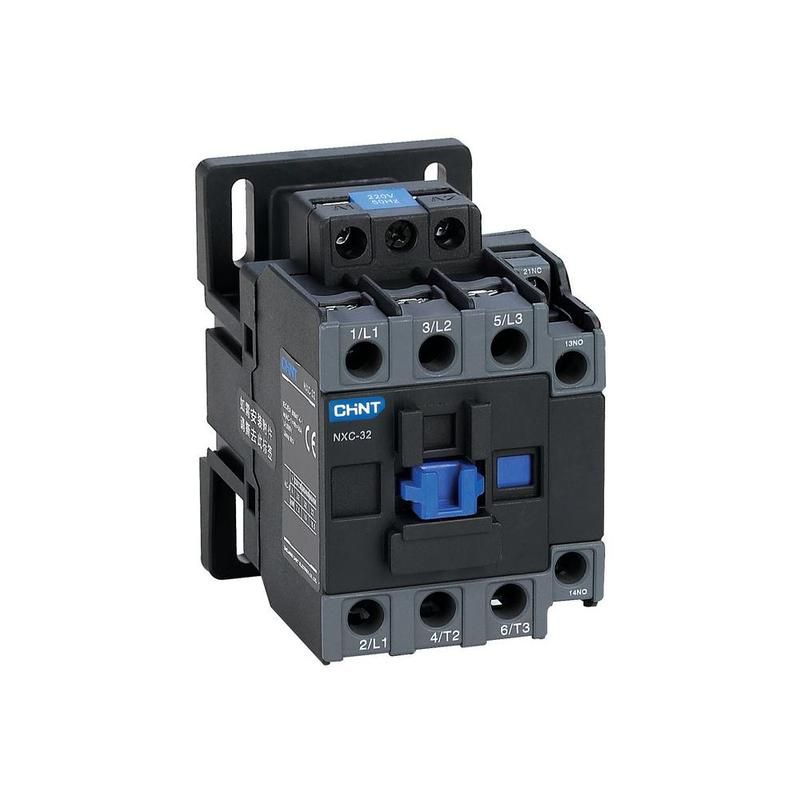

Контактор NXC-32 32А кат. 380В AC 1НО+1НЗ AC-3 (R) CHINT 836858

Контактор NXC-32 32А 380В AC 1НО+1НЗ 50Гц от бренда CHINT - это надёжное устройство для коммутации силовых цепей переменного тока, предназначенное для частых включений и выключений двигателей, насосов, вентиляторов и другого оборудования. Артикул 836858 относится к серии NXC, которая отличается компактностью и устойчивостью к механическим нагрузкам.

Назначение и область применения

Контактор NXC-32 32А 380В AC 1НО+1НЗ 50Гц используется для дистанционного включения и отключения электродвигателей, нагревательных элементов, освещения и других нагрузок до 32 А. Подходит для систем автоматизации, где требуется частое переключение - например, на конвейерах, станках, системах вентиляции и насосных станциях. Может применяться как часть электромагнитного пускателя при совмещении с тепловым реле.

Технические характеристики

• Тип тока: переменный (AC)
• Номинальный ток: 32 А
• Напряжение питания катушки: 380 В
• Частота: 50 Гц
• Количество нормально открытых (замыкающих) контактов: 3
• Количество нормально замкнутых контактов: 1
• Тип изделия: контактор

Катушка управляет контактами при подаче напряжения 380 В - при этом основная нагрузка проходит через силовые контакты, рассчитанные на 32 А. Контакты выполнены из материалов, устойчивых к дуговым разрядам, что увеличивает срок службы при частых срабатываниях.

Совместимость и монтаж

Контактор NXC-32 32А 380В AC 1НО+1НЗ 50Гц монтируется на DIN-рейку шириной 35 мм. Для подключения используйте провода сечением до 4–6 мм2 (для медных жил). Управляющее напряжение подаётся на клеммы A1/A2 - они расположены сверху устройства. Силовые клеммы L1-L3 и T1-T3 предназначены для подключения нагрузки. Наличие одного нормально замкнутого контакта позволяет использовать его в цепях аварийной остановки или блокировок. Убедитесь, что рабочее напряжение сети точно соответствует 380 В - отклонения могут снижать надёжность срабатывания.

Безопасность и стандарты

Контактор NXC-32 соответствует международным стандартам IEC 60947-4-1. Обеспечивает класс изоляции II и степень защиты IP20 - защищён от доступа пальцев, но не от пыли и влаги. Применяйте в закрытых щитах без воздействия воды, масла и агрессивных газов.

Преимущества

• Компактная форма - экономит место в распределительном шкафу
• Высокая механическая износостойкость - до 10 млн операций
• Устойчивость к вибрациям и перегрузкам
• Легкий монтаж на DIN-рейку без дополнительных креплений
• Чётко различаемые положения контактов - удобно при диагностике

Ограничения применения

• Не предназначен для работы при постоянных перегрузках выше 32 А
• Не допускается использование вне закрытых электрошкафов - отсутствует защита от пыли и влаги
• Работает только при напряжении 380 В +-10%; при более низком напряжении возможны «провалы» срабатывания
• Не подходит для управления постоянным током - только переменный (AC)
• Один нормально замкнутый контакт - недостаточно для сложных схем безопасности; требуются внешние реле

Примеры использования

• Автоматический пуск двигателя вентилятора в системе кондиционирования
• Управление насосом в системе водоснабжения по сигналу от датчика уровня
• Циклическое включение-выключение печи в термической установке
• Электромагнитный пускатель с тепловым реле для защиты трёхфазного двигателя

Практические советы

• Проверьте соответствие напряжения катушки (380 В) и напряжения в сети перед установкой - неверное питание вызывает перегрев или отказ
• Используйте фильтры помех или RC-цепочки при работе с индуктивными нагрузками - продлевают жизнь контактам
• При сборке схемы с несколькими контакторами - соблюдайте порядок подключения: сначала силовые, потом управляющие цепи
• Маркируйте клеммы A1/A2 и L1/T1 - это ускоряет обслуживание и диагностику
• Для длительной работы в условиях высоких температур - обеспечьте принудительное охлаждение шкафа
