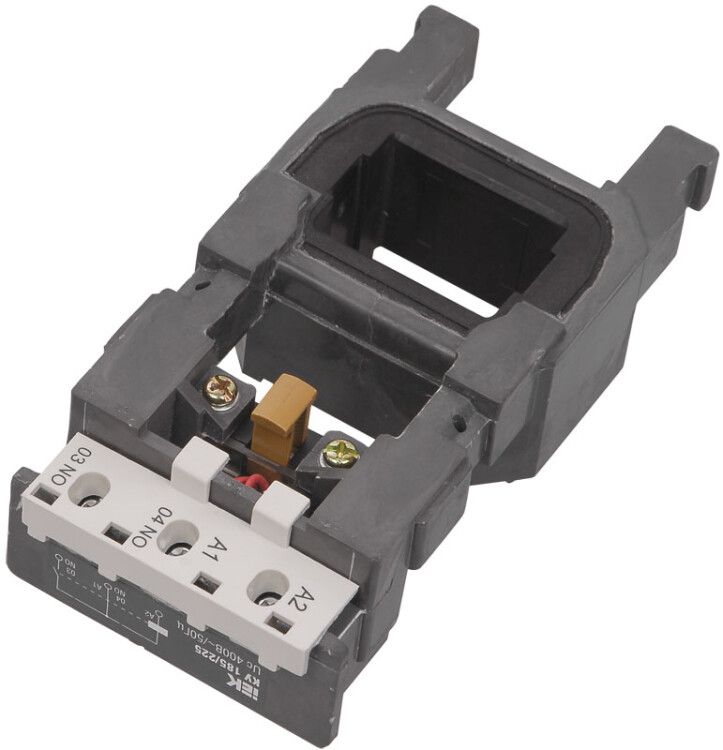

Катушка управления КУ-(265А-330А) 230В KARAT IEK KKT50D-KU-330-230

Катушка управления КУ-(265А-330А) 230В от бренда IEK - элемент управления для контакторов, работающий от переменного тока 230 В. Установка на монтажную плату делает её удобной для компактных распределительных щитов. Артикул kkt50d-ku-330-230 соответствует серийному решению для промышленной автоматизации.

Назначение и область применения

Катушка управления КУ-(265А-330А) 230В предназначена для включения и выключения силового контактора через цепь управления. Когда на катушку подаётся напряжение 230 В AC, она создаёт магнитное поле, замыкающее контакты контактора. Применяется в системах автоматического управления: станках, конвейерах, насосных установках, системах вентиляции. Является дополнительным оборудованием для контакторов серии KKT50D и аналогичных.

Технические характеристики

• Тип тока: переменный (AC) - работает только с сетью 230 В переменного тока, не совместима с постоянным током.
• Номинальное напряжение: 230 В - оптимальное рабочее напряжение; отклонения более чем +-10 % могут снижать надёжность срабатывания.
• Способ монтажа: на монтажную плату - устанавливается прямо на печатную плату, требует пайки или гнездового соединения.
• Степень защиты: IP20 - защищена от прикосновений к токоведущим частям и крупным предметам, но не защищена от пыли и влаги. Подходит только для внутренней установки в закрытых щитах.
• Срок службы: до 15 лет - рассчитана на длительную работу при соблюдении условий эксплуатации.
• Климатическое исполнение: УХЛ4 - допускает работу при температуре от −25 C до +40 C и относительной влажности до 80 % при +25 C.
• Нормативные документы: IEC 60947-4-1, IEC 60947-5-1 - соответствие международным требованиям к коммутационным устройствам и управляемым элементам.

Совместимость и монтаж

Катушка управления КУ-(265А-330А) 230В совместима с контактными аппаратами, имеющими стандартизированный посадочный размер для монтажных плат. Монтируется исключительно на печатную плату - не имеет клеммных зажимов для проводов. Для подключения используются выводы, которые необходимо запаять или поместить в паяльные гнёзда. Перед установкой проверьте соответствие габаритов и шага выводов с вашей платой. Не рекомендуется использовать с контактными группами других типов без подтверждённой совместимости.

Безопасность и стандарты

Катушка управления КУ-(265А-330А) 230В соответствует нормам IEC 60947-4-1 (для контакторов) и IEC 60947-5-1 (для управляющих устройств). Это гарантирует безопасность при перегрузках, импульсных воздействиях и долговременной работе. Степень защиты IP20 обеспечивает предотвращение случайного прикосновения к токоведущим частям внутри корпуса щита, однако внешняя среда должна быть контролируемой - без пыли, влаги и агрессивных газов.

Преимущества

• Высокая надёжность срабатывания при номинальном напряжении 230 В AC.
• Долгий срок службы - до 15 лет - благодаря качественным материалам и технологии производства IEK.
• Компактный форм-фактор позволяет экономить место в щитах с плотной компоновкой.
• Соответствие международным стандартам упрощает проектирование и сертификацию оборудования.

Ограничения применения

• Не применяется в условиях повышенной влажности, пыли или на открытом воздухе из-за степени защиты IP20.
• Работает только с переменным током 230 В - несовместима с источниками постоянного тока или другими напряжениями (например, 110 В или 24 В DC).
• Требует точного соответствия габаритов и расположения выводов на печатной плате - не подлежит адаптации к другим типам крепления.
• Не предназначен для работы при температурах ниже −25 C или выше +40 C без дополнительного теплового контроля.

Примеры использования

• Управление пускателями на конвейерной линии в пищевой промышленности.
• Цепь управления насосом в системе водоснабжения с автономным щитом.
• Автоматический запуск вентиляционного оборудования в HVAC-системах.
• Подключение к PLC-контроллерам через реле выходов, где требуется гальваническая развязка.

Практические советы

• Проверяйте напряжение сети перед подключением - даже кратковременные скачки свыше 250 В могут повредить обмотку катушки.
• При монтаже на плату используйте термостойкий припой и избегайте перегрева выводов - нагрев выше 260 C может деформировать пластиковые части.
• Не устанавливайте рядом с мощными источниками ЭМИ - возможны ложные срабатывания.
• Заменяйте катушку только на ту же модель - kkt50d-ku-330-230 - другие варианты с другим напряжением или типом тока не взаимозаменяемы.
• При сборке щита убедитесь, что доступ к катушке ограничен - IP20 не защищает от внешнего воздействия.
