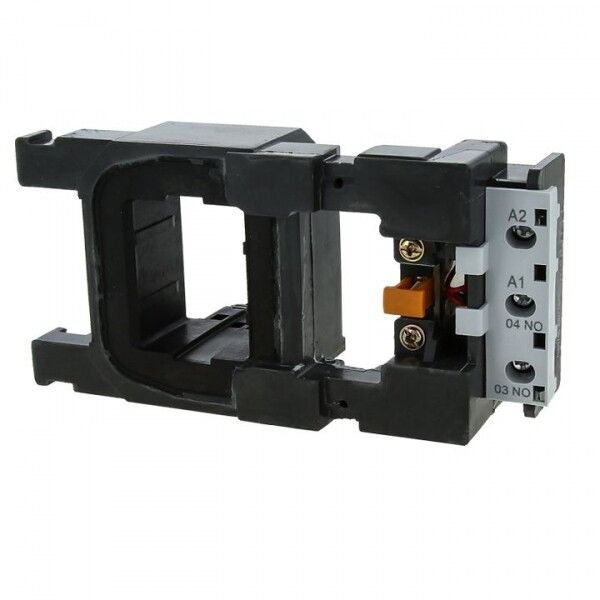

Катушка управления КТЭ F 265А-330А 220В EKF PROxima | ctr-k-b-265/220

Катушка управления КТЭ F 265А-330А 220В от EKF серии PROxima - это компонент для управления силовыми контакторами в системах автоматизации. Она получает сигнал управления на 220 В переменного тока и замыкает основную цепь контактора, обеспечивая надёжное включение и отключение нагрузки до 265 А.

Назначение и область применения

Катушка управления КТЭ F 265А-330А 220В используется исключительно для управления контактными аппаратами типа КТЭ. Подача напряжения 220 В AC на её выводы вызывает срабатывание контактора - то есть замыкание главных контактов и включение нагрузки. Применяется в системах автоматического управления: станках, насосах, вентиляционных установках, конвейерах, где требуется дистанционное управление мощной нагрузкой через слаботочные цепи.

Технические характеристики

• Тип тока: переменный (AC)
• Напряжение питания: 220 В
• Номинальный ток контактора, с которым совмещается: 265 А
• Способ монтажа: на монтажную плату (не требует крепления болтами, устанавливается в специальный разъём контактора)
• Степень защиты: IP20 - защищена от прикосновений к токоведущим частям, но не герметична
• Климатическое исполнение: УХЛ4 - рассчитана на работу в помещениях с умеренным и холодным климатом, допускаются колебания температур и повышенная влажность
• Нормативный документ: ГОСТ Р 50030.4.1-2002
• Гарантийный срок: 84 месяца

Совместимость и монтаж

Катушка управления КТЭ F 265А-330А 220В совместима только с контактными аппаратами серии КТЭ, имеющими соответствующий разъём для установки дополнительных устройств. Монтаж осуществляется путём вставки катушки в фиксированное гнездо на корпусе контактора - никаких проводов или креплений не требуется. Перед установкой проверьте соответствие модели контактора и катушки по техническому каталогу EKF. Нельзя использовать эту катушку с другими сериями, включая КМЭ - они имеют другую конструкцию разъёма.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.4.1-2002, который регламентирует безопасность и функциональность аппаратов управления. Степень защиты IP20 предполагает использование только внутри закрытых щитов или шкафов, недоступных для случайного прикосновения. Открытый монтаж вне корпуса запрещён.

Преимущества

• Высокая надёжность срабатывания благодаря оптимизированной конструкции катушки
• Удобный монтаж - просто вставляется в готовый разъём контактора, не требует пайки или подключения проводов
• Долгий гарантийный срок - 7 лет - свидетельствует о высокой долговечности компонента
• Совместимость со всей серией КТЭ позволяет унифицировать запасные части на объекте

Ограничения применения

• Не работает с постоянным током - только с переменным 220 В
• Не предназначена для работы на открытом воздухе или во влажных средах из-за степени защиты IP20
• Не может использоваться с контактными аппаратами других серий (например, КМЭ), даже если они имеют аналогичный номинальный ток
• Не является самостоятельным устройством - всегда требует установленного контактора КТЭ

Примеры использования

• Автоматизация промышленного станка: кнопка старта подаёт 220 В на катушку, которая включает контактор, запуская двигатель
• Система вентиляции: терморегулятор замыкает цепь управления катушкой, включая вентилятор при достижении заданной температуры
• Конвейерная линия: PLC отправляет сигнал на катушку, чтобы включить/выключить ленту в нужный момент

Практические советы

• Перед заменой катушки управления КТЭ F 265А-330А 220В обязательно отключите питание и убедитесь, что контактор полностью обесточен
• Проверяйте маркировку на корпусе контактора - он должен быть именно КТЭ, а не КМЭ или другой серии
• Если катушка часто перегревается - возможно, напряжение сети ниже 200 В или выше 240 В; используйте стабилизатор
• Не пытайтесь ремонтировать катушку - она не сервисная деталь, при выходе из строя меняется целиком
• Заказывайте запасные катушки заранее - модель KТЭ F 265А-330А 220В имеет ограниченный срок производства, хотя гарантия длится 7 лет
