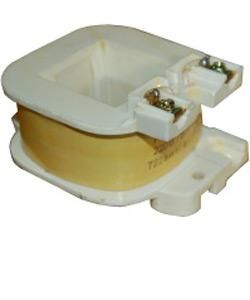

Катушка управления 220В/50Гц для КТ-5000Б 160А (ЭТ) | ET018927 Электротехник

Катушка управления 220В 50Гц для КТ-5000Б 160А, КТ-5023 (ЭТ) - это компонент для управления силовыми контакторами. Она используется в системах автоматизации, где требуется дистанционное включение и выключение нагрузки. Продукт от бренда Электротехник совместим с сериями КТ-5000Б и рассчитана на работу в промышленной среде.

Назначение и область применения

Катушка управления 220В 50Гц для КТ-5000Б 160А, КТ-5023 (ЭТ) служит для активации контактора при подаче напряжения на её обмотку. Когда катушка возбуждается, она механически замыкает или размыкает главные контакты контактора, тем самым включая или отключая подключенную нагрузку. Подходит для установки в щитах управления, на станках, конвейерах, насосных станциях и других устройствах с частым цикличным включением.

Технические характеристики

• Тип напряжения: переменный ток (AC)
• Номинальное напряжение: 220 В
• Частота: 50 Гц
• Номинальный ток контактора: 250 А (катушка управляет контактором на этот ток)
• Тип крепления: винтовое
• Способ монтажа: на аппарат (устанавливается непосредственно на корпус контактора)
• Климатическое исполнение: У3 - для умеренного климата с возможностью работы в закрытых помещениях
• Диапазон рабочих температур: от -40 C до +45 C
• Степень защиты: IP00 - без защиты от внешних воздействий, доступны только токоведущие части

Совместимость и монтаж

Катушка управления 220В 50Гц для КТ-5000Б 160А, КТ-5023 (ЭТ) предназначена исключительно для установки на контакторы серии КТ-5000Б. Монтаж выполняется путём фиксации на специальном посадочном месте контактора с помощью винтов. Перед установкой проверьте соответствие типоразмера и расположения крепёжных отверстий. Не используйте катушку с другими моделями контакторов - это может привести к некорректной работе или повреждению оборудования.

Безопасность и стандарты

Изделие соответствует требованиям к промышленному оборудованию для внутренней установки. Отсутствие степени защиты (IP00) требует обязательного размещения внутри электрошкафа или защищённой зоны. Нельзя использовать в условиях повышенной запылённости, влажности или открытой среде без дополнительной защиты.

Преимущества

• Высокая надёжность при постоянной работе в режиме включения/выключения
• Работает стабильно при колебаниях напряжения в пределах допустимого диапазона
• Простая замена - не требует перепайки или сложной настройки
• Широкий температурный диапазон позволяет применять в холодных и жарких помещениях

Ограничения применения

• Не предназначен для наружной установки - отсутствует защита от пыли и влаги (IP00)
• Не работает при постоянном токе (DC) - только для сети 220 В AC 50 Гц
• Не совместим с контактными устройствами других серий, кроме КТ-5000Б
• Запрещено использование в местах с высокой вибрацией без дополнительной фиксации

Примеры использования

• Управление крупногабаритными двигателями на производственных линиях
• Автоматизация системы вентиляции в промышленных зданиях
• Включение/отключение нагревательных элементов в термических камерах
• Контроль пуска насосов в системах водоснабжения

Практические советы

• Перед заменой катушки отключите питание и убедитесь, что контактор находится в состоянии покоя
• Проверяйте плотность затяжки винтов - недостаточно затянутые соединения вызывают перегрев
• Учитывайте посадочные габариты: катушка КТ-5023 (ЭТ) имеет фиксированный форм-фактор, подходящий только для КТ-5000Б
• При длительной эксплуатации в условиях частых включений следите за нагревом - если корпус слишком горячий, проверьте напряжение и целостность обмотки
• Храните в сухом помещении - даже при IP00 влага может повредить изоляцию обмотки
