Контактор КМЭ малогабаритный 18А 24В 1NO EKF PROxima | ctr-s-18-24

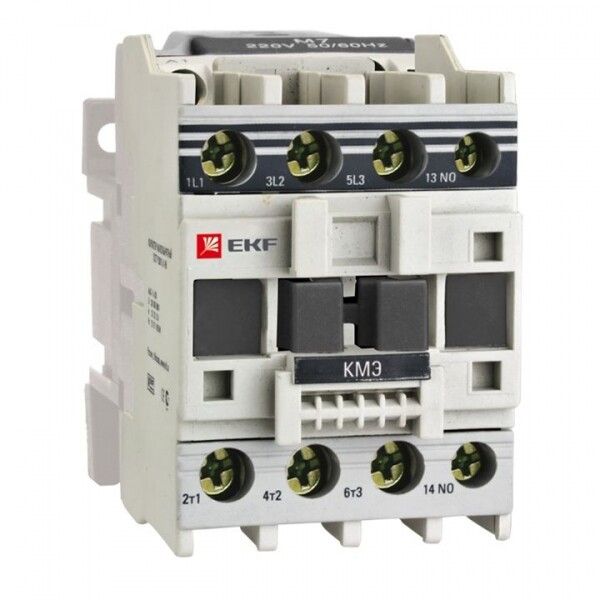

Контактор малогабаритный КМЭ 18А 24В 1НО от EKF серии PROxima - компактное устройство для дистанционного включения и отключения трёхфазных нагрузок до 7 кВт с управлением через катушку 24 В переменного тока. Подходит для автоматизации оборудования, где важны надёжность и компактность.

Назначение и область применения

Контактор малогабаритный КМЭ 18А 24В 1НО используется для частого включения и выключения электродвигателей, нагревательных элементов, насосов и других трёхфазных потребителей. Применяется в системах автоматического управления, пультах управления, щитах распределения энергии. Особенно эффективен там, где требуется высокая цикличность работы и ограниченное пространство.

Технические характеристики

• Номинальный ток: 18 А - способен коммутировать нагрузки до этого значения без перегрева
• Напряжение катушки управления: 24 В AC - работает от стандартного низковольтного управляющего сигнала
• Количество силовых полюсов: 3 - контролирует все три фазы одновременно
• Количество нормально открытых (НО) контактов: 1 - один вспомогательный контакт для сигнализации или блокировки
• Номинальная мощность: 7 кВт - соответствует максимальной нагрузке для двигателей класса IEC
• Тип подключения: винтовой - удобен для многожильных и одножильных проводов
• Максимальное сечение кабеля: 25 мм2 - позволяет использовать широкий спектр кабельных решений
• Степень защиты: IP20 - защищён от доступа пальцев и твёрдых предметов, но не от воды и пыли
• Способ монтажа: DIN-рейка - совместим со стандартными шкафами и распределительными щитами
• Климатическое исполнение: УХЛ4 - рассчитан на работу в помещениях с умеренным и холодным климатом, в том числе с повышенной влажностью
• Гарантийный срок: 84 месяца - длительная гарантия, подтверждающая надёжность конструкции

Совместимость и монтаж

Контактор малогабаритный КМЭ 18А 24В 1НО легко устанавливается на DIN-рейку типа TS35. Для подключения используйте винтовые зажимы: затягивайте провода равномерно, чтобы избежать повреждения изоляции. Максимальное сечение 25 мм2 допускает применение как медных, так и алюминиевых проводов - согласно описанию производителя. Обязательно проверьте соответствие сечения кабеля и номинала автомата перед установкой. Контактор не требует дополнительных креплений - он самофиксируется на рейке.

Безопасность и стандарты

Произведён в соответствии с ГОСТ Р 50030.4.1-2002 - российским эквивалентом международного стандарта IEC 60947-4-1. Соответствует требованиям безопасности для электрооборудования в промышленных условиях. IP20 обеспечивает базовую защиту от случайного прикосновения к токоведущим частям внутри щита. Не предназначен для установки вне помещений или во влажных средах без дополнительной защиты.

Преимущества

• Компактные габариты - экономия места в щите, особенно важно при плотном расположении аппаратов
• Высокая механическая износостойкость - рассчитан на долгую службу при частых включениях
• Работает с алюминием и медью - универсальность подключения снижает необходимость переходников
• Надёжная фиксация на DIN-рейке - исключает смещение при вибрациях
• Длительная гарантия - 84 месяца свидетельствуют о качестве сборки и материалов

Ограничения применения

• Не предназначен для работы в условиях повышенной запылённости, сырости или на улице - степень защиты IP20 недостаточна
• Подходит только для нереверсивных схем - нельзя использовать для изменения направления вращения двигателя
• Управление только переменным током - не совместим с постоянным током 24 В DC
• Не имеет встроенной тепловой защиты - необходимо использовать внешний тепловое реле при защите двигателей

Примеры использования

• Автоматизация конвейеров на пищевых и логистических производствах
• Управление насосами в системах водоснабжения и канализации
• Включение/выключение печей, сушилок, термостатов в промышленных установках
• Компонент в пультах управления станков с ЧПУ
• Частотные преобразователи с внешним управлением - для включения питания после запуска

Практические советы

• Перед монтажом проверьте, что напряжение на катушке точно 24 В AC - завышенное напряжение вызывает перегрев и выход из строя
• При использовании алюминиевого провода обязательно обработайте контакты антиоксидантной пастой - предотвратит окисление и перегрев
• Не забывайте про свободное пространство вокруг контактора - нужна вентиляция для отвода тепла при длительной работе
• Для защиты от скачков напряжения рекомендуется параллельно катушке установить варистор или RC-цепочку
• Проверяйте состояние контактов каждые 6–12 месяцев - особенно при частых включениях (>1000 циклов/месяц)
