Контактор NXC-09M01/Z 24DC 1НЗ 50/60Гц (R) | 836669 CHINT

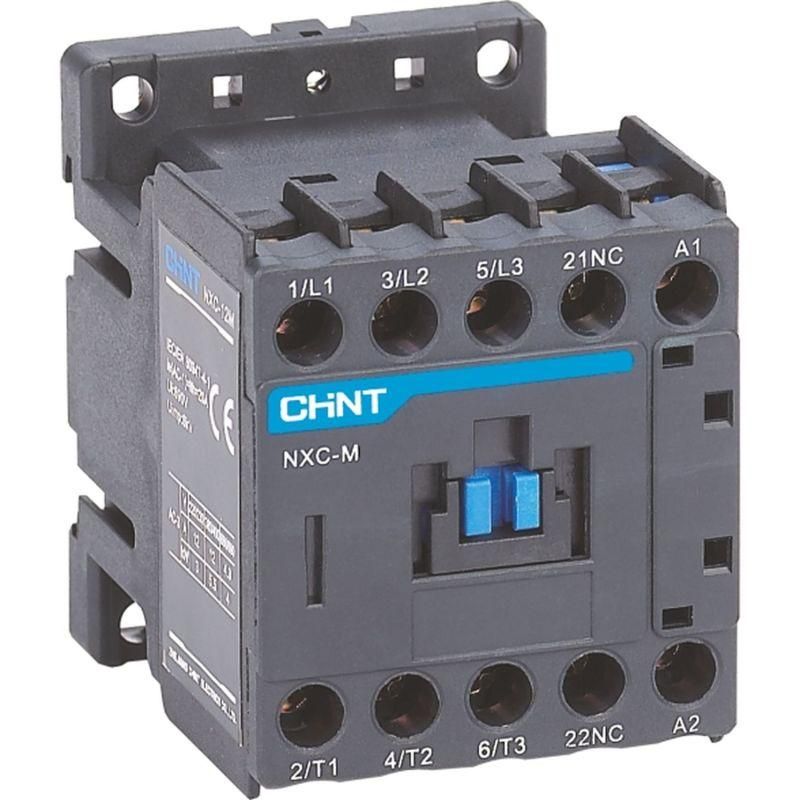

Контактор CHINT NXC-09M01/Z 24DC 1НЗ 50/60Гц предназначен для дистанционного включения и отключения нагрузок до 9 А в сетях переменного тока, особенно там, где требуется частое переключение — например, при управлении двигателями. Контактор работает с управляющим напряжением 24 В постоянного тока и совмещает компактность, надёжность и простоту монтажа.

Назначение и область применения

Контактор CHINT NXC-09M01/Z 24DC 1НЗ 50/60Гц используется для коммутации силовых цепей переменного тока с частыми включениями. Подходит для управления асинхронными двигателями, насосами, вентиляторами, конвейерами и другим оборудованием, требующим удалённого или автоматизированного управления. Может применяться как самостоятельное устройство или в составе электромагнитного пускателя с тепловым реле.

Технические характеристики

• Тип тока управления: постоянный ток (DC)
• Напряжение катушки управления: 24 В DC
• Номинальный рабочий ток (AC-3, 400 В): 9 А
• Количество главных контактов: 3 замыкающих (NO)
• Количество вспомогательных контактов: 1 нормально замкнутый (NC)
• Частота: 50/60 Гц
• Тип устройства: электромеханический контактор

Совместимость и монтаж

Контактор NXC-09M01/Z 24DC 1НЗ 50/60Гц монтируется на DIN-рейку шириной 35 мм. Для подключения управляющей цепи используйте провода сечением до 2,5 мм². Главные контакты рассчитаны на подключение медных жил до 4 мм². Убедитесь, что напряжение на катушке точно соответствует 24 В DC — превышение может повредить обмотку. Наличие одного нормально замкнутого контакта позволяет использовать его для сигнализации состояния или в цепях блокировки.

Безопасность и стандарты

Контактор соответствует международным стандартам IEC 60947-4-1 и IEC 60947-5-1. Обеспечивает класс изоляции II и степень защиты IP20. Применяется в соответствии с требованиями безопасности для электроустановок до 1000 В AC.

Преимущества

• Компактная конструкция экономит место в щите
• Управление постоянным током снижает помехи и обеспечивает плавное включение
• Высокая механическая износостойкость — подходит для частых циклов включения
• Интеграция с тепловыми реле для создания полноценных пускателей
• Явное положение контактов — легко определить состояние визуально

Ограничения применения

• Не предназначена для работы с высокими импульсными нагрузками или сварочным оборудованием
• Рабочий ток 9 А — не подходит для двигателей мощностью выше ~4 кВт при 400 В
• Не защищён от внешней среды (IP20); не применяется во влажной, пыльной или взрывоопасной среде без корпуса
• Катушка 24 В DC требует стабильного источника питания; скачки напряжения могут вызвать отказ

Примеры использования

• Автоматизация конвейера: включение/выключение мотора по сигналу PLC
• Система водоснабжения: управление насосом через термостат или датчик уровня
• Вентиляционная установка: циклическое включение в зависимости от температуры
• Электромагнитный пускатель: контакт + тепловое реле для защиты двигателя от перегрузки

Практические советы

• Перед монтажом проверьте соответствие напряжения катушки — 24 В DC, а не переменного тока
• При использовании в системах с частыми включениями (более 600 раз/час) контролируйте нагрев контактов
• Подключайте вспомогательный контакт NC в цепь аварийной остановки или индикации “запущено”
• Для увеличения срока службы избегайте перегрузок и частых пусков под нагрузкой — лучше использовать предварительное выключение
• При сборке щита учитывайте посадочные габариты: контактор занимает один модуль (17,5 мм) на DIN-рейке
