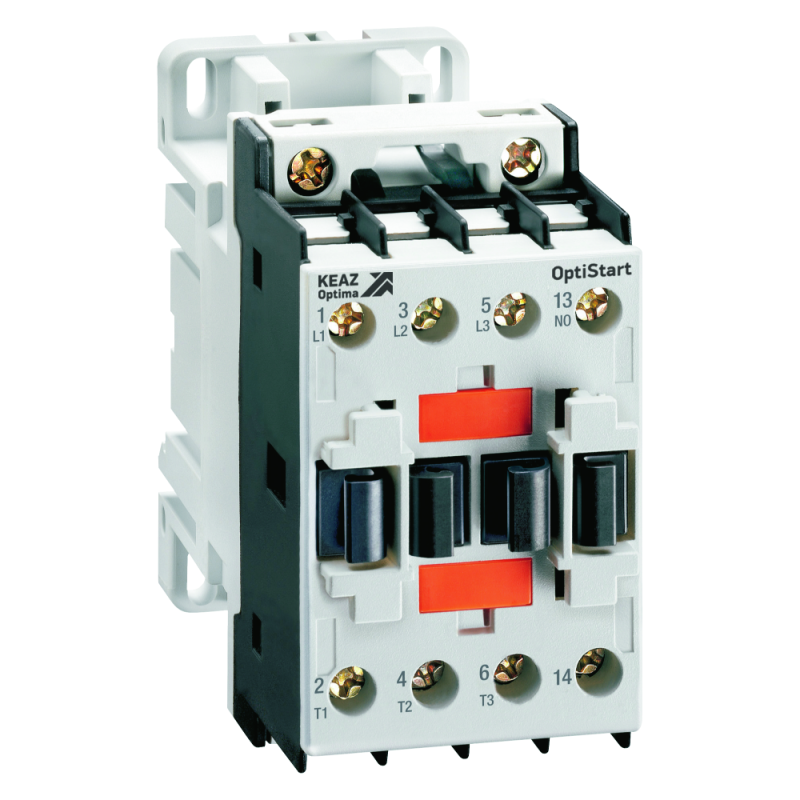

Контактор с катушкой управления DC OptiStart K-F-18-30-10-D024 | 334648 КЭАЗ

Контактор K-F-18-30-10-D024 от КЭАЗ - это трехполюсное устройство для коммутации электродвигателей до 7,5 кВт с питанием катушки управления постоянным током 24 В. Подходит для установки на DIN-рейку и применяется в системах автоматизации промышленного оборудования.

Назначение и область применения

K-F-18-30-10-D024 используется для включения и выключения электродвигателей, а также в составе систем автоматического ввода резерва (АВР). Устройство подходит для управления нагрузками: насосами, вентиляторами, конвейерами, тепловыми завесами, лифтами, кранами и станками. Одиночный нормально открытый контакт позволяет передавать сигналы в цепи управления, например, для индикации состояния или взаимодействия с PLC.

Технические характеристики

• Номинальный ток: 18 А - максимальный рабочий ток силовых контактов при частых включениях
• Напряжение питания катушки: 24 В постоянного тока (DC) - совместим с промышленными контроллерами и источниками питания DC
• Мощность двигателя: до 7,5 кВт - рекомендованная нагрузка для надежной работы
• Количество силовых контактов: 3 полюса (трехполюсный)
• Количество вспомогательных контактов: 1 нормально открытый (НО)
• Способ монтажа: крепление на DIN-рейку 35 мм
• Степень защиты: IP20 - защищен от доступа пальцев и крупных предметов, но не от пыли и влаги
• Тип подключения: винтовые зажимы - подходят для проводов сечением до 2,5 мм2
• Исполнение: открытое - корпус без крышки, требуется установка в закрытый шкаф

Совместимость и монтаж

K-F-18-30-10-D024 устанавливается на стандартную DIN-рейку без дополнительных креплений. Для подключения силовых цепей используйте медные провода сечением до 2,5 мм2. Винтовые зажимы затягиваются отверткой - не допускается перегиб жил. Вспомогательный контакт (1 НО) предназначен для сигнализации или логических цепей, не рассчитан на большие токи. Устройство совместимо с другими компонентами серии OptiStart K: можно дополнительно установить блоки расширения, фрикционные кнопки или RC-цепочки подавления помех.

Безопасность и стандарты

Контактор соответствует требованиям международных стандартов IEC/EN 60947-4-1. Сертифицирован для использования в промышленных условиях. Открытая конструкция (IP20) требует обязательной установки внутри электрического щита или шкафа для предотвращения случайного прикосновения и попадания сторонних предметов.

Преимущества

• Устойчивая работа при частых включениях - оптимизирован для циклических режимов
• Простой монтаж на DIN-рейку - экономит время при сборке шкафов
• Поддержка постоянного тока 24 В - идеально для систем на базе PLC и промышленных контроллеров
• Гибкая конфигурация - совместим с аксессуарами серии OptiStart K (например, дополнительные контакты, дугогасительные камеры)
• Произведён КЭАЗ - проверенная российская технология с высокой отказоустойчивостью

Ограничения применения

• Не предназначена для работы во влажных, запылённых или агрессивных средах - из-за IP20 требуется герметичный шкаф
• Нет встроенных защит - не заменяет тепловое реле или автоматический выключатель; необходимо внешнее защитное оборудование
• Один вспомогательный контакт - недостаточно для сложных схем реверса или интерлоков; потребуется дополнительный модуль
• Не подходит для переменного тока - катушка работает только на 24 В постоянного тока

Примеры использования

• Управление насосом в системе водоснабжения через PLC с сигналом 24 В DC
• Включение тепловой завесы в торговом центре с индикацией состояния через вспомогательный контакт
• Частотный преобразователь + K-F-18-30-10-D024 для безопасного отключения двигателя при аварии
• Система АВР: основной и резервный источник питаются через два таких контактора с координированием по сигналу 24 В

Практические советы

• Перед монтажом проверьте соответствие напряжения катушки - 24 В DC, не путать с переменным током!
• При использовании в цепях с индуктивной нагрузкой (двигатели) рекомендуется установить RC-демпфер или варистор для снижения импульсов при отключении
• Не забудьте предусмотреть место для дополнительных аксессуаров - они легко крепятся сверху прищелкиванием
• Для длительной службы регулярно проверяйте затяжку винтовых зажимов - особенно после первых нескольких десятков включений
• K-F-18-30-10-D024 от КЭАЗ - один из самых распространённых контакторов в России; аналоги есть, но оригинальные аксессуары обеспечивают гарантированную совместимость
