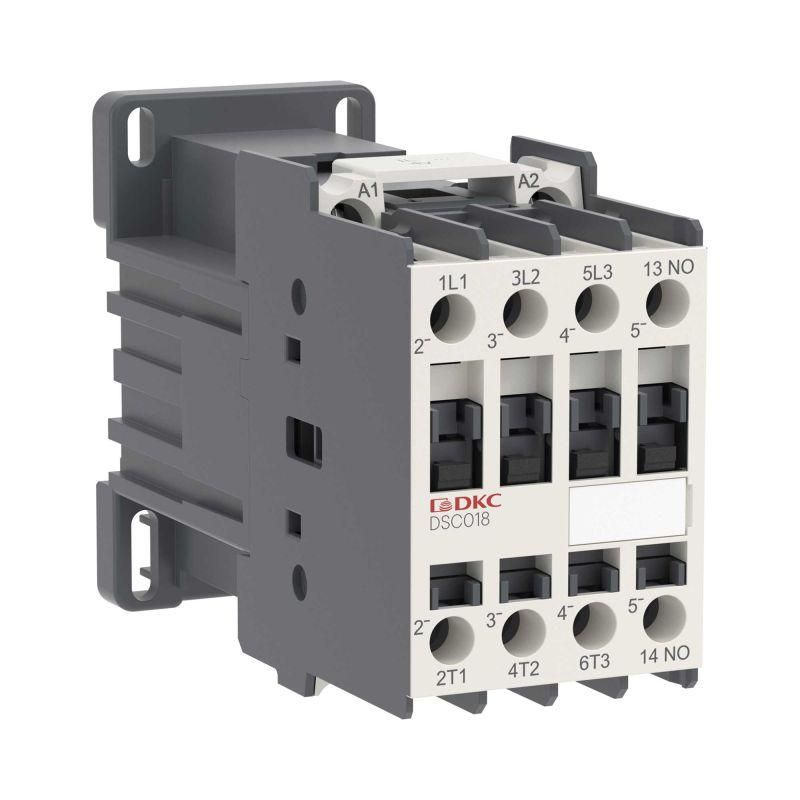

Магнитный контактор YON DSC018 18A 7,5кВт AC3 3P кат.24В DC 1НО | DSC018-3C10D024 DKC ДКС

Магнитный контактор DKC DSC018 - это надёжное устройство для дистанционного включения и выключения трёхфазных электродвигателей мощностью до 7,5 кВт с управлением через постоянный ток 24 В. Подходит для установки на DIN-рейку и используется в промышленных системах, автоматизации зданий и системах аварийного резервирования.

Назначение и область применения

Магнитный контактор DKC DSC018 предназначен для коммутации трёхфазных нагрузок с высокой индуктивностью - главным образом, асинхронных электродвигателей. Он обеспечивает безопасное удалённое управление запуском и остановкой оборудования без необходимости физического воздействия на кнопки или рубильники.

• Управляет двигателями насосов, вентиляторов, компрессоров, конвейеров и лифтов.
• Применяется в системах АВР (автоматическое включение резерва) для переключения между источниками питания.
• Подходит для частотных преобразователей и другого оборудования с большим пусковым током.
• Часто используется в промышленной автоматике, ЖКХ, объектах торговли и производства.

Технические характеристики

• Номинальный ток: 18 А - максимальный рабочий ток в нормальных условиях.
• Номинальная мощность двигателя: 7,5 кВт - рекомендованная мощность нагрузки при напряжении 380–400 В переменного тока (AC3).
• Тип катушки управления: постоянный ток (DC), 24 В - требует источника питания постоянного тока, совместим со стандартными контроллерами PLC и модулями управления.
• Количество контактных групп: одна normally open (НО) - один замыкающий контакт для сигнализации или управления внешними цепями.
• Способ монтажа: на DIN-рейку типа TS35 - легко устанавливается в распределительных щитах без дополнительных креплений.
• Степень защиты IP20: защищает от доступа пальцев и предметов более 12 мм, но не предохраняет от воды и пыли - требуется установка внутри закрытых шкафов.
• Тип подключения: кабельные зажимы - провода затягиваются винтами, подходят медные многожильные и одножильные провода сечением до 4 мм2.
• Исполнение: стационарное - предназначено для постоянной установки, не рассчитано на перемещение.

Совместимость и монтаж

Магнитный контактор DKC DSC018 совместим с любыми устройствами, обеспечивающими питание катушки 24 В постоянного тока - это включает PLC, реле времени, терморегуляторы, системы безопасности и другие элементы автоматики.

Монтаж выполняется на стандартную DIN-рейку шириной 35 мм. Для правильной работы важно соблюдать следующее:

• Не допускать механических усилий на корпус во время затяжки кабельных зажимов.
• Затягивать винты зажимов моментом около 0,5–0,7 Нм - избыточная сила повредит контактные поверхности.
• Обеспечить свободный доступ к контактам для обслуживания и проверки.
• Перед первым включением проверить соответствие напряжения катушки 24 В DC - неверное напряжение вызывает отказ или перегрев.

Безопасность и стандарты

Контактор DKC DSC018 соответствует требованиям IEC 60947-4-1 для аппаратов управления электродвигателями. Серия YON DSC прошла сертификацию на соответствие европейским стандартам качества и безопасности. Устройство имеет внутреннюю дугогашущую камеру, снижающую риск возгорания при отключении индуктивных нагрузок.

Преимущества

• Высокая долговечность контактов благодаря материалам с повышенной износостойкостью.
• Глушители помех в катушке минимизируют радиопомехи при работе рядом с чувствительной аппаратурой.
• Яркая индикация положения контакта (визуальное окно состояния) позволяет оператору определить включен/выключен без тестера.
• Лёгкий доступ к контактам для диагностики и замены без демонтажа всего устройства.
• Широкий температурный диапазон эксплуатации - работает при +5C до +40C без потери характеристик.

Ограничения применения

• Не среды с высокой влажностью, пылью или химическими испарениями - степень защиты IP20 исключает открытые помещения.
• Не предназначен для частого включения/выключения более 600 раз в час - сверхчастые циклы сокращают срок службы контактов.
• Не использовать для управления однофазными сетями ниже 220 В - контактор рассчитан на три фазы 380–415 В.
• Не поддерживает функцию тепловой защиты - необходимо дополнительно устанавливать тепловое реле при защите двигателя.

Примеры использования

• Автоматический контроль вентиляции в офисном здании - контактор включает вентиляторы по сигналу от датчиков CO₂.
• Система водоснабжения - управление насосом через уровень воды в баке, сигнал от поплавкового выключателя.
• Производственный участок - запуск конвейера после завершения подготовки, по команде от PLC.
• Резервирование энергии - переключение с основного на генератор при отключении сети, реализуется через два контактора в паре.

Практические советы

• Выбирая контактор, всегда сравнивайте номинальный ток нагрузки с реальным потреблением - лучше иметь запас 10–20%, особенно при частых пусках.
• Для длительной работы в режиме 7,5 кВт используйте кабели сечением не менее 4 мм2 - меньшие сечения нагреются и снизят КПД.
• Проверьте полярность подключения катушки 24 В DC - переполюсовка не повредит устройство, но может не сработать.
• При использовании в составе сложной автоматической системы - протестируйте работу контактора перед вводом в эксплуатацию, чтобы исключить задержки срабатывания.
• Рекомендуется периодически осматривать контакты на наличие признаков подгорания - даже при хорошем состоянии они служат 1–2 млн циклов, но условия влияют на срок.
