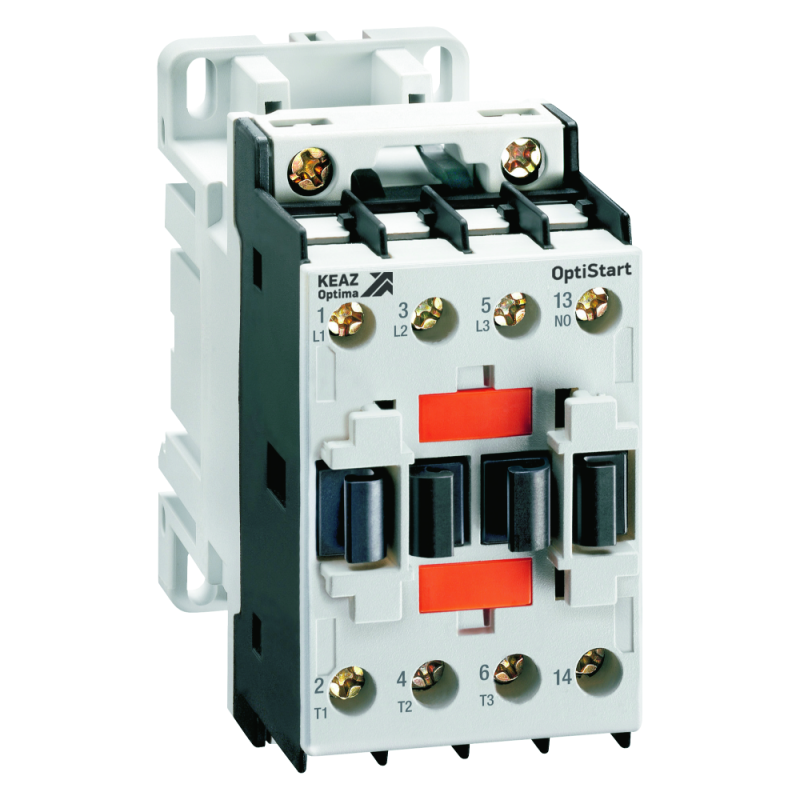

Контактор с катушкой управления DC OptiStart K-F-09-30-01-D024 | 334554 КЭАЗ

Контактор K-F-09-30-01-D024 от КЭАЗ - это надёжный электромагнитный аппарат для коммутации силовых цепей постоянного тока, предназначенный для управления электродвигателями мощностью до 4,2 кВт. Модель K-F-09-30-01-D024 устанавливается на DIN-рейку и работает с управлением от сети 24 В постоянного тока.

Назначение и область применения

Контактор K-F-09-30-01-D024 используется для включения и отключения электродвигателей, нагревательных элементов и других нагрузок в автоматизированных системах. Подходит для промышленного оборудования: станков, конвейеров, насосов, вентиляторов, где требуется частое включение/выключение и работа от цепи управления постоянного тока. Применяется в системах автоматизации, где важна стабильность работы при напряжении 24 В DC.

Технические характеристики

• Номинальный ток: 9 А - максимальный рабочий ток в нормальных условиях;
• Напряжение питания цепи управления: 24 В постоянного тока (DC);
• Количество контактов: 1 нормально замкнутый (НЗ) + 3 нормально открытых (НО);
• Номинальная мощность двигателя: 4,2 кВт - рекомендованная нагрузка для длительной работы;
• Способ монтажа: установка на шину DIN 35 мм;
• Тип подключения: винтовые зажимы для проводов - надёжное и проверенное решение;
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям, но не от пыли и влаги;
• Исполнение: открытое - корпус без дополнительной герметизации, подходит для внутренней установки в щитах.

Совместимость и монтаж

K-F-09-30-01-D024 совместим с любыми стандартными DIN-рейками типа EN 60715. Для монтажа достаточно защёлкнуть устройство на рейке - фиксация механическая, без инструментов. Подключение силовых проводов выполняется через винтовые клеммы: затягивайте их моментом, указанным в документации, чтобы избежать перегрева. Управляющая катушка подключается к цепи 24 В DC - соблюдайте полярность (+/-). Контакты можно использовать как для однополюсной, так и для многополюсной коммутации - все 4 контакта доступны для внешних цепей.

Безопасность и стандарты

Контактор K-F-09-30-01-D024 соответствует международным стандартам IEC 60947-4-1 и ГОСТ Р 50030.4.1. Произведён в соответствии с требованиями безопасности для промышленного оборудования. Открытая конструкция (IP20) допускает использование только внутри закрытых распределительных щитов, исключающих случайное прикосновение к токоведущим частям.

Преимущества

• Управление от 24 В DC - безопаснее и стабильнее, чем переменный ток, особенно в сложных электромагнитных средах;
• Высокая долговечность контактов благодаря оптимизированной конструкции от КЭАЗ;
• Гибкость компоновки: один контакт имеет НЗ, три - НО, что позволяет реализовывать различные логические схемы управления;
• Монтаж на DIN-рейку - экономит время при сборке щита и упрощает обслуживание;
• Совместим с другими изделиями серии OptiStart K - легко расширить функционал с помощью дополнительных модулей (блокировки, временных реле, сигнализации).

Ограничения применения

• Не предназначен для установки вне помещений - степень защиты IP20 не обеспечивает защиту от влаги и пыли;
• Не рассчитан на работу с переменным током - применение на 24 В AC повредит катушку;
• Максимальный ток 9 А - нельзя использовать для нагрузок выше этого значения даже кратковременно;
• Отсутствие встроенной защиты от перегрузок - необходимо применять дополнительно тепловые реле или автоматические выключатели.

Примеры использования

• Управление двигателем насоса в системе водоснабжения с контроллером 24 В DC;
• Переключение режимов работы конвейера в пищевой промышленности;
• Коммутирование нагревательных элементов в термокамере с PLC-управлением;
• Автоматическое отключение оборудования при аварии по сигналу с датчика.

Практические советы

• Выбирая K-F-09-30-01-D024, убедитесь, что ваша система управления действительно использует 24 В DC - неверное напряжение приведёт к выходу устройства из строя;
• При подключении силовых проводов используйте жилы сечением 0,5–4 мм2 - это соответствует заявленным параметрам винтовых клемм;
• Для увеличения срока службы контактов не включайте нагрузку при наличии значительного тока холостого пробоя - лучше предварительно отключите питание;
• Если нужна более высокая степень защиты - выберите другую модель серии OptiStart K с IP44 или IP65;
• K-F-09-30-01-D024 - часть линейки КЭАЗ OptiStart K; при необходимости расширения системы (например, добавления блока задержки) - обращайтесь к каталогу этой же серии.
