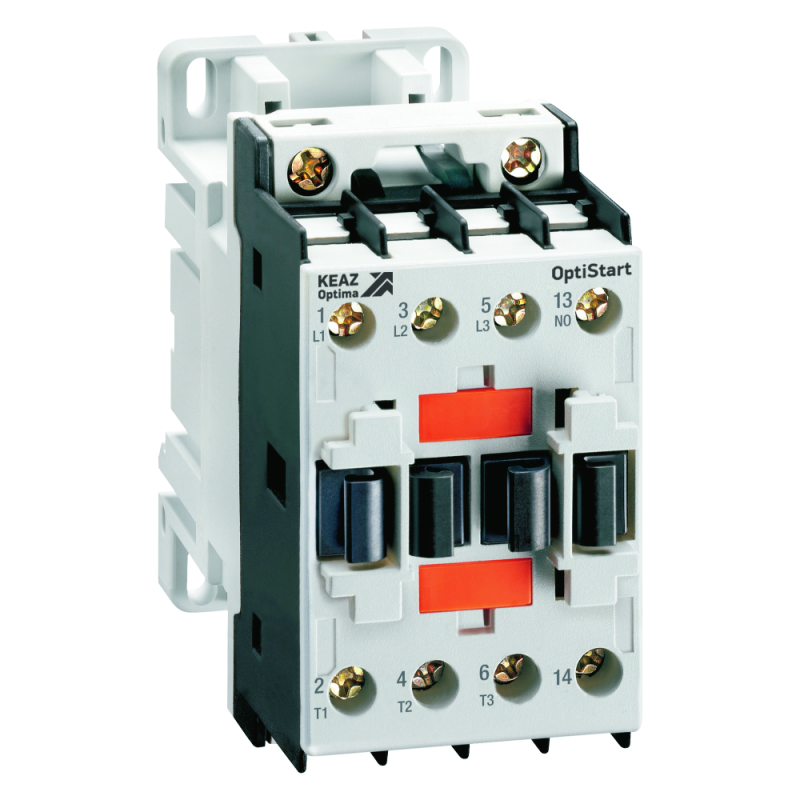

Контактор с катушкой управления DC OptiStart K-F-09-30-10-D024 | 334568 КЭАЗ

Контактор K-F-09-30-10-D024 от КЭАЗ - это надёжное устройство для коммутации электродвигателей мощностью до 4,2 кВт с питанием управляющей цепи 24 В постоянного тока. Устройство смонтировано на DIN-рейку, подходит для промышленной автоматизации и систем управления оборудованием.

Назначение и область применения

K-F-09-30-10-D024 используется для включения и выключения электродвигателей, а также для реализации функций реверса и автоматического ввода резерва (АВР). Подходит для управления нагрузками в таких системах:

• насосы и вентиляторы;
• грузоподъёмные механизмы - лифты, краны;
• конвейеры и станки;
• тепловые завесы и нагревательные печи;
• системы освещения с частым переключением.

Устройство предназначено для работы в условиях промышленной автоматизации, где требуется долговечная и безопасная коммутация.

Технические характеристики

• Напряжение питания цепи управления: 24 В постоянного тока (DC);
• Номинальный ток главных контактов: 9 А;
• Мощность управляемого двигателя: до 4,2 кВт;
• Количество нормально открытых (НО) контактов: 1 пара;
• Тип подключения силовой цепи: винтовые зажимы;
• Способ монтажа: установка на DIN-рейку 35 мм;
• Степень защиты: IP20 - защита от доступа пальцев и крупных предметов, но не от пыли и воды;
• Исполнение: открытое - корпус без дополнительной оболочки.

Совместимость и монтаж

K-F-09-30-10-D024 совместим с любой стандартной DIN-рейкой типа EN 60715. Монтаж осуществляется путём защёлкивания на рейку - никаких инструментов не требуется. Для подключения силовых проводов используются винтовые зажимы - рекомендуется использовать жилы с площадью сечения 0,5–4 мм2. Управление происходит через катушку 24 В DC; важно соблюдать полярность при подключении управляющих проводов.

Безопасность и стандарты

Контактор K-F-09-30-10-D024 соответствует международным стандартам IEC/EN 60947-4-1 для контактных аппаратов. Сертифицирован для использования в промышленных сетях переменного тока до 690 В. Открытая конструкция обеспечивает хорошую теплоотдачу, но требует установки в закрытых щитах с уровнем защиты не ниже IP54.

Преимущества

• Высокая механическая износостойкость благодаря качественной конструкции КЭАЗ;
• Простота замены и расширения функционала - можно легко добавить дополнительные контакты или блокировки;
• Низкий уровень шума при работе;
• Поддержка широкого спектра аксессуаров (блоки дополнительных контактов, фильтры помех, термореле) - все они крепятся методом “прищёлкивания”;
• Стабильная работа при колебаниях напряжения в пределах +-10% от 24 В DC.

Ограничения применения

• Не предназначен для работы во внешних условиях - степень защиты IP20 исключает использование на улице или в сырых помещениях без корпуса;
• Не рассчитан на частые включения более 600 раз в час - при высокочастотном режиме требуется применение специальных модификаций;
• Запрещён монтаж рядом с источниками сильных электромагнитных помех без экранирования управляющих цепей;
• Не подходит для управления нагрузками выше 9 А или двигателей мощностью свыше 4,2 кВт - риск оплавления контактов.

Примеры использования

• Автоматический запуск насоса в системе водоснабжения при снижении давления;
• Переключение направления движения конвейера на пищевом производстве;
• Управление тепловой завесой в торговом центре по сигналу от термостата;
• Работа в составе системы АВР - переключение с основного на резервный источник питания.

Практические советы

• При подключении управляющей катушки 24 В DC обязательно проверьте полярность - неверное подключение может повредить катушку;
• Для длительной службы используйте медные провода с правильным затягиванием винтов - недостаточно плотное соединение вызывает перегрев;
• Если планируете часто менять конфигурацию, выбирайте модели с дополнительными контактами сразу - аксессуары серии OptiStart K совместимы с этим контактором;
• Проверяйте температуру окружающей среды - рабочий диапазон от –25C до +60C. При температуре выше +40C допускается снижение номинального тока;
• Обязательно используйте защиту от перегрузки (термореле) при управлении двигателями - сам контактор не обеспечивает защиту от перегрузки.
