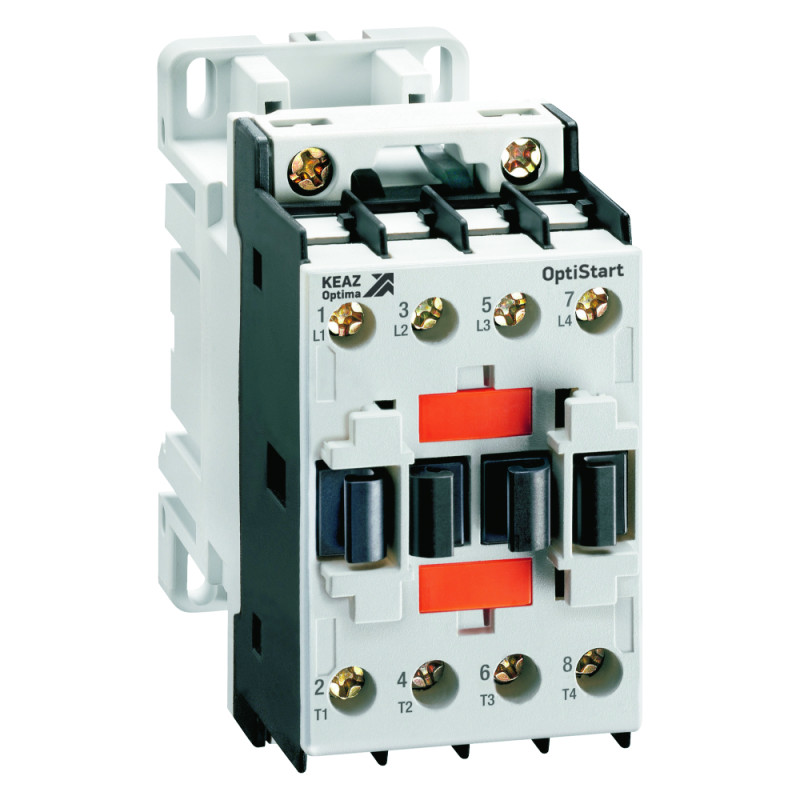

Контактор с катушкой управления DC OptiStart K-F-09-40-00-D024 | 334587 КЭАЗ

Контактор K-F-09-40-00-D024 от КЭАЗ - это компактный электромагнитный аппарат для коммутации нагрузки постоянного тока до 9 А, предназначенный для установки на DIN-рейку. Модель с управлением от 24 В постоянного тока подходит для автоматизации промышленного оборудования, где требуется надежная и долговечная коммутация.

Назначение и область применения

Контактор K-F-09-40-00-D024 используется для включения и отключения электрических цепей с постоянным током. Четыре нормально разомкнутых силовых контакта позволяют управлять одной или несколькими нагрузками одновременно. Применяется в системах автоматизации: управление двигателями постоянного тока, питание устройств, реле, нагревательные элементы, конвейеры, насосы и другое оборудование с нагрузкой до 9 А.

Технические характеристики

• Номинальное напряжение управления: 24 В постоянного тока (DC)
• Номинальный рабочий ток: 9 А (AC-3 / DC-1)
• Количество НО контактов: 4
• Тип подключения силовой цепи: винтовые зажимы
• Способ монтажа: крепление на DIN-рейку 35 мм
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям и от крупных предметов, но не от пыли и воды
• Исполнение: открытое - корпус без дополнительной оболочки, требует установки в закрытом щите

Совместимость и монтаж

K-F-09-40-00-D024 совместим с любой стандартной DIN-рейкой 35 мм. Установка выполняется путём защёлкивания на рейку - никаких инструментов не требуется. Для подключения проводов используются винтовые зажимы: рекомендуется использовать многожильные провода с наконечниками (например, типа ПМЛ) для надёжного контакта. Подключение цепи управления осуществляется к клеммам A1 и A2 - полярность важна, поскольку катушка работает только от постоянного тока.

Безопасность и стандарты

Контактор K-F-09-40-00-D024 соответствует международным стандартам IEC 60947-4-1 и ГОСТ Р 50030.4.1. Произведён на заводе КЭАЗ, который соблюдает системы менеджмента качества ISO 9001. Открытый тип исполнения требует обязательной установки внутри распределительного шкафа с уровнем защиты не ниже IP54.

Преимущества

• Высокая механическая износостойкость - рассчитан на более чем 1 млн операций
• Устойчив к колебаниям напряжения управления +-10%
• Надёжное винтовое подключение снижает риск ослабления контактов при вибрациях
• Совместим с другими контактами серии K-F - можно легко расширить функционал с помощью дополнительных блоков (например, вспомогательных контактов)

Ограничения применения

• Не предназначен для работы в условиях повышенной запылённости, влаги или агрессивной среды - IP20 не обеспечивает защиту от внешних факторов
• Запрещено применять в цепях переменного тока - катушка управления рассчитана исключительно на постоянный ток 24 В
• Работает только с нагрузкой ≤9 А; при превышении тока возможен сваривание контактов и выход из строя
• Не имеет встроенной защиты от перегрузок - необходимо использовать внешние тепловые реле или автоматические выключатели

Примеры использования

• Управление двигателем постоянного тока в конвейерной линии
• Переключение режимов работы термоблока в печи
• Автоматическое включение/выключение освещения в производственных помещениях через PLC
• Коммутирование зарядных устройств или источников бесперебойного питания

Практические советы

• При монтаже проверьте соответствие напряжения управления - 24 В постоянного тока. Подача переменного тока повредит катушку.
• Используйте провода сечением 0,5–2,5 мм2 для цепи управления и до 4 мм2 для силовых контактов - это гарантирует безопасную работу.
• Обязательно устанавливайте K-F-09-40-00-D024 в закрытом шкафе - открытая конструкция не защищена от случайного прикосновения.
• Для увеличения числа контактов используйте дополнительные блоки (например, K-F-09-40-00-D024 + вспомогательный контакт K-F-AXX), доступные в ассортименте КЭАЗ.
• Проверяйте затяжку винтов после первых нескольких включений - при прогреве контакты могут немного ослабнуть.
