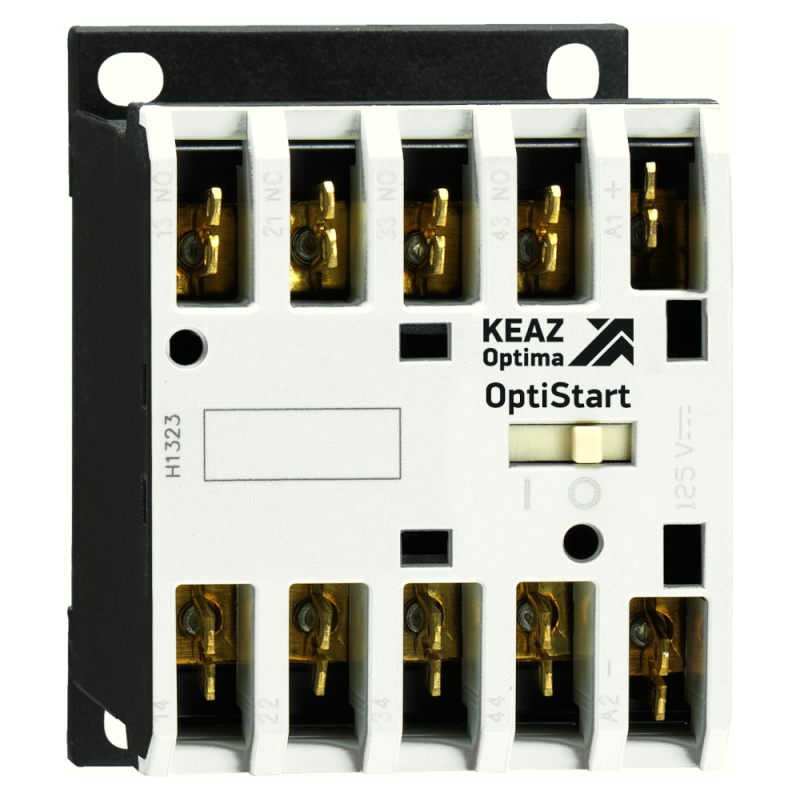

Мини-контактор с клеммами фастон OptiStart K-M-09-40-00-D024-F | 335652 КЭАЗ

Мини-контактор OptiStart K-M-09-40-00-D024-F с клеммами фастон - компактное устройство для коммутации слаботочных и среднегрузовых цепей постоянного тока, предназначенное для установки на DIN-рейку. Бренд Кэаз обеспечивает надежность и соответствие промышленным стандартам, а артикул 335652 указывает на конкретную модификацию с управлением от 24 В постоянного тока.

Назначение и область применения

Minikontaktor OptiStart K-M-09-40-00-D024-F используется для включения и выключения нагрузок в автоматических системах управления. Подходит для управления двигателями, насосами, нагревательными элементами и другими потребителями мощностью до 9 А при постоянном токе. Часто применяется в панелях управления станков, конвейеров, систем автономного освещения и оборудования с ограниченным местом для монтажа.

Технические характеристики

• Номинальное напряжение управления: 24 В постоянного тока (DC)
• Номинальный рабочий ток: 9 А (при AC-3, 400 В - максимальная нагрузка по переменному току; для постоянного тока допустимые значения ниже, см. документацию)
• Количество нормально разомкнутых силовых контактов: 4
• Способ монтажа: крепление на DIN-рейку шириной 35 мм
• Тип подключения силовых цепей: плоские штекеры Faston (фастон), тип 6,3×0,8 мм
• Степень защиты: IP20 - защищён от доступа пальцев и крупных частиц, но не от воды и пыли
• Исполнение: открытое - без корпуса, контактная группа открытая

Совместимость и монтаж

Устройство совместимо со стандартными DIN-рейками типа TS35. Для подключения силовых проводов используются клеммы Faston - необходимо использовать соответствующие наконечники 6,3 мм. Управление осуществляется через катушку 24 В DC - важно соблюдать полярность при подключении управляющих проводов. Монтаж не требует специальных инструментов, достаточно защелкнуть контактор на рейку и затянуть винты на клеммах.

Безопасность и стандарты

Произведено в соответствии с международными стандартами IEC 60947-4-1 и ГОСТ Р 50030.4.1. Соответствует требованиям безопасности для промышленного оборудования. Открытый тип исполнения (IP20) исключает применение во влажных, запылённых или взрывоопасных зонах без дополнительной защиты.

Преимущества

• Высокая плотность монтажа благодаря миниатюрным габаритам - позволяет экономить место в распределительных щитах
• Четыре силовых контакта позволяют коммутировать несколько цепей одним устройством
• Фиксация на DIN-рейке обеспечивает быстрый монтаж и замену без демонтажа всей системы
• Штекерные клеммы Faston снижают время сборки и повышают надёжность соединений
• Решение от КЭAZ гарантирует долгую службу даже при частых переключениях

Ограничения применения

• Не предназначена для работы во влажной среде, на улице или в помещениях с повышенной запылённостью из-за степени защиты IP20
• Подходит только для постоянного тока управления - нельзя использовать с переменным напряжением 24 В AC
• Максимальный ток 9 А - не рекомендуется для нагрузок выше этого значения, особенно при длительной работе
• Отсутствие механической блокировки - не подходит для безопасностных цепей, требующих интерлоков

Примеры использования

• Управление двигателем питательного конвейера в пищевой промышленности
• Переключение режимов нагрева в термостатической камере
• Автоматическое включение светильников по сигналу PLC
• Коммутация цепей зарядки светодиодных модулей в системах освещения

Практические советы

• Проверьте перед монтажом, что ваш источник управления действительно даёт 24 В постоянного тока - неверное напряжение вызовет отказ катушки
• Используйте только качественные Faston-наконечники - плохой контакт увеличивает риск перегрева
• При использовании нескольких таких контакторов рядом учтите тепловыделение - не располагайте их слишком близко друг к другу
• Запрещается открывать корпус или ремонтировать внутренние механизмы - устройство не сервисируемое
• Для контроля состояния можно дополнительно установить сигнальные лампы на входе катушки - это ускоряет диагностику
