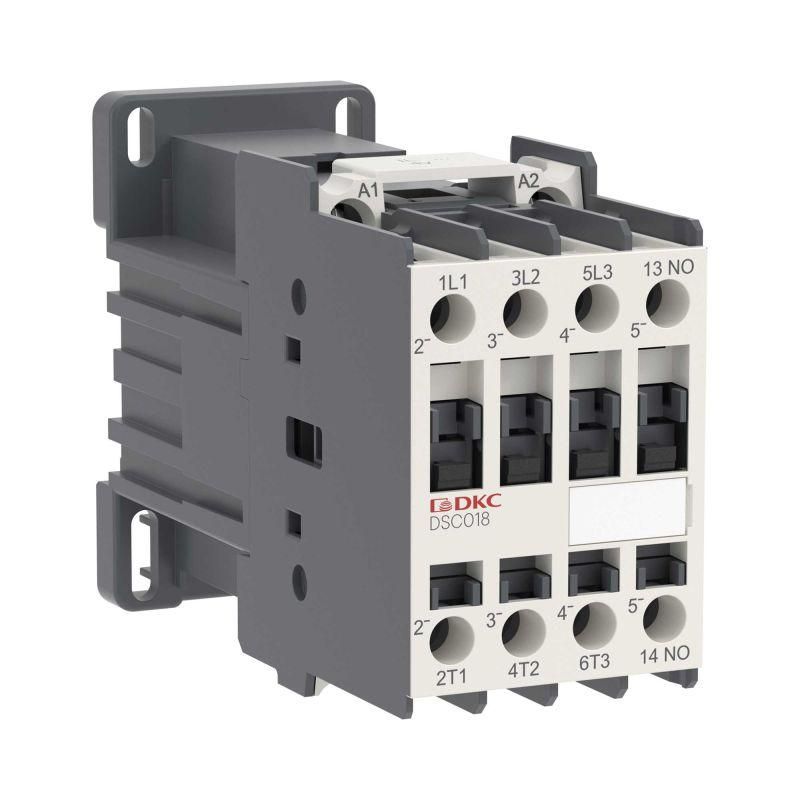

Магнитный контактор YON DSC018 18A 7,5кВт AC3 3P кат.48В DC 1НО | DSC018-3C10D048 DKC ДКС

Магнитный контактор DKC DSC018 - устройство для надёжного включения и отключения трёхфазных электродвигателей и других индуктивных нагрузок с управлением от постоянного тока 48 В. Подходит для систем автоматизации, станков и промышленных линий, где важна долговечность и устойчивость к высоким пусковым токам.

Назначение и область применения

Магнитный контактор DKC DSC018 предназначен для коммутации трёхфазных асинхронных двигателей, частотных преобразователей и других высокоиндуктивных нагрузок. Он рассчитан на работу в тяжёлых режимах: пуск, реверс и торможение противовключением (категория применения AC-4). Также подходит для обычных задач включения-выключения (AC-3), например, при управлении насосами, вентиляторами, конвейерами.

Технические характеристики

• Номинальный рабочий ток: 18 А
• Количество главных контактов: 3 (трёхполюсный)
• Номинальная коммутируемая мощность: 7,5 кВт при AC3
• Напряжение питания катушки: 48 В постоянного тока (DC)
• Тип управления: постоянный ток - обеспечивает стабильную работу при колебаниях сети
• Количество вспомогательных контактов: 1 нормально замкнутый (1 НО)
• Тип подключения: кабельный зажим / клеммы - удобно для прямой проводки без переходников

Совместимость и монтаж

Контактор DKC DSC018 монтируется на DIN-рейку шириной 35 мм. Для подключения силовой цепи используются клеммы, рассчитанные на медные провода сечением до 10 мм2. Управление осуществляется через катушку 48 В DC - совместим с большинством промышленных контроллеров, PLC и реле управления. Клеммы вспомогательного контакта позволяют передавать сигнал обратной связи в систему управления. Перед установкой проверьте соответствие посадочных габаритов и наличие свободного места для теплоотвода.

Безопасность и стандарты

Контактор DKC DSC018 соответствует требованиям IEC 60947-4-1 и IEC 60947-5-1. Конструкция защищена от случайного прикосновения к токоведущим частям. Материалы корпуса - самозатухающие, что снижает риск распространения пламени при перегрузках.

Преимущества

• Управление от 48 В DC - устойчив к скачкам напряжения в сетях переменного тока
• Высокая механическая износостойкость - подходит для частых включений (до 1200 раз/час при AC-3)
• Наличие одного вспомогательного контакта позволяет легко реализовать блокировки и сигнализацию
• Компактный размер и стандартизированный крепёж - легко интегрируется в существующие щиты

Ограничения применения

• Не предназначен для коммутации емкостных или резистивных нагрузок свыше 7,5 кВт
• Работает только с постоянным током 48 В - нельзя использовать с переменным током управления
• Не имеет защиты от перегрузки - требует внешней тепловой защиты (например, теплового реле)
• При температуре выше +55 C возможна снижение допустимой нагрузки - требуется принудительное охлаждение или снижение тока

Примеры использования

• Управление асинхронными двигателями на конвейерах в пищевой промышленности
• Переключение направления вращения вентиляторов в системах вентиляции
• Пуск и торможение насосов в системах водоснабжения с использованием реверса
• Интеграция в системы автоматического контроля с PLC, использующими 48 В DC для управления

Практические советы

• При монтаже соблюдайте минимальный зазор между контактором и другими элементами - не менее 10 мм для лучшего охлаждения
• Подключение катушки 48 В DC требует точного полярности - неверное подключение может повредить обмотку
• Для длительной работы в условиях вибраций рекомендуется фиксация болтом дополнительно к DIN-рейке
• Проверяйте состояние контактов каждые 6–12 месяцев - особенно при частых пусках или работе с тяжёлыми нагрузками
• Замените контактор, если заметны следы оплавления, запах гари или затруднённое срабатывание - даже при сохранении работоспособности
