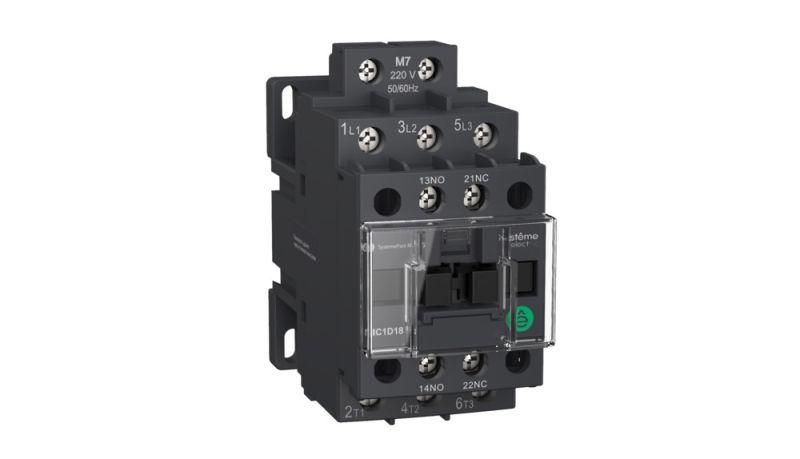

Контактор MC1D 3п 9А кат. 24В DC 1НО+1НЗ SE MC1D09BD APC

Контактор MC1D 3-полюсный 9А с нормально открытым и нормально закрытым контактами 24VDC - это надёжное устройство для коммутации нагрузок до 9 А в цепях постоянного тока, предназначенное для управления электродвигателями, насосами и системами вентиляции. Модель от бренда Systeme Electric, артикул mc1d09bd, устанавливается на DIN-рейку и совмещает три основных силовых контакта с одним вспомогательным НО и одним НЗ - что делает её универсальной для автоматических схем.

Назначение и область применения

Контактор MC1D 3-полюсный 9А с нормально открытым и нормально закрытым контактами 24VDC используется для включения и выключения электрических нагрузок в автоматизированных системах. Подходит для управления трёхфазными электродвигателями мощностью до 4 кВт, а также насосами, компрессорами, конвейерами и системами вентиляции. Управление осуществляется через катушку 24 В постоянного тока - идеальный вариант для промышленных контроллеров, ПЛК и других устройств с низковольтной логикой.

Технические характеристики

• Номинальный ток: 9 А - максимальный рабочий ток для каждой из трёх фаз
• Напряжение катушки управления: 24 В постоянного тока (DC)
• Количество силовых контактов: 3 замыкающих (НО), 0 размыкающих (НЗ)
• Вспомогательные контакты: 1 нормально разомкнутый (НО) + 1 нормально замкнутый (НЗ)
• Электрическая мощность двигателя: до 4 кВт
• Способ подключения: винтовые зажимы для проводов (до 2,5 мм2)
• Степень защиты: IP20 - защищён от прикосновений и твёрдых предметов, но не от воды
• Способ монтажа: на DIN-рейку (35 мм) или на монтажную плату
• Гарантия: 24 месяца

Совместимость и монтаж

Контактор MC1D 3-полюсный 9А с нормально открытым и нормально закрытым контактами 24VDC легко монтируется на стандартную DIN-рейку типа TS35. Для установки на монтажную плату предусмотрены крепёжные отверстия - удобно для сборки распределительных щитов. Подключение силовых проводов выполняется винтовыми зажимами - рекомендуется использовать жилы сечением до 2,5 мм2. Катушка управления требует подачи именно постоянного тока 24 В - переменный ток не поддерживается. Вспомогательные контакты можно использовать для сигнализации состояния или блокировки других устройств.

Безопасность и стандарты

Контактор соответствует международным требованиям безопасности IEC 60947-4-1. Защита IP20 предотвращает случайное прикосновение к токоведущим частям, но не обеспечивает защиту от влаги - не применяйте в сырых помещениях или на улице. Гарантия 24 месяца подтверждает соответствие качественным стандартам производства компании Systeme Electric.

Преимущества

• Увеличенный электромеханический ресурс - долгий срок службы даже при частых включениях
• Наличие вспомогательных контактов НО и НЗ позволяет реализовать сложные логические схемы без внешних модулей
• Поддержка монтажа на DIN-рейку и плату - гибкость в проектировании шкафов
• Совместимость с большинством ПЛК и контроллеров, работающих на 24 В DC
• Расширяемость: возможно подключить дополнительные контакты, тепловые реле или ограничители перенапряжений

Ограничения применения

• Не предназначена для работы с переменным током - катушка работает только на 24 В постоянного тока
• Защита IP20 исключает использование во влажных средах, на улице или в местах с высокой запылённостью
• Нет встроенной тепловой защиты - при перегрузках требуется внешнее реле
• Максимальный ток 9 А - не подходит для двигателей выше 4 кВт или нагрузок с высоким пусковым током без учёта коэффициента

Примеры использования

• Управление трёхфазным насосом в системе водоснабжения через сигнал от ПЛК
• Включение вентилятора в HVAC-системе с использованием вспомогательного контакта НО для индикации “в работе”
• Автоматическое управление конвейером с блокировкой по сигналу с кнопки аварийной остановки через вспомогательный контакт НЗ
• Система лифта с двойной безопасностью: основной контакт включает двигатель, вспомогательный НЗ разрывает цепь управления при отказе

Практические советы

• Перед монтажом проверьте полярность подключения катушки - неверная полярность не повредит устройство, но не вызовет срабатывание
• При подключении силовых проводов затягивайте винты усилием 0,5–0,7 Нм - недостаточно плотно - риск нагрева, слишком сильно - повреждение зажима
• Если нагрузка имеет высокий пусковой ток (например, асинхронный двигатель), выбирайте контактор с запасом по току - 9 А - минимальный порог для 4 кВт
• Для длительной работы в условиях повышенной температуры (>40 C) рассмотрите снижение допустимой нагрузки на 10–15%
• Контактор MC1D 3-полюсный 9А с нормально открытым и нормально закрытым контактами 24VDC хорошо сочетается с другими элементами серии SystemePact - используйте однотипные устройства для унификации обслуживания
