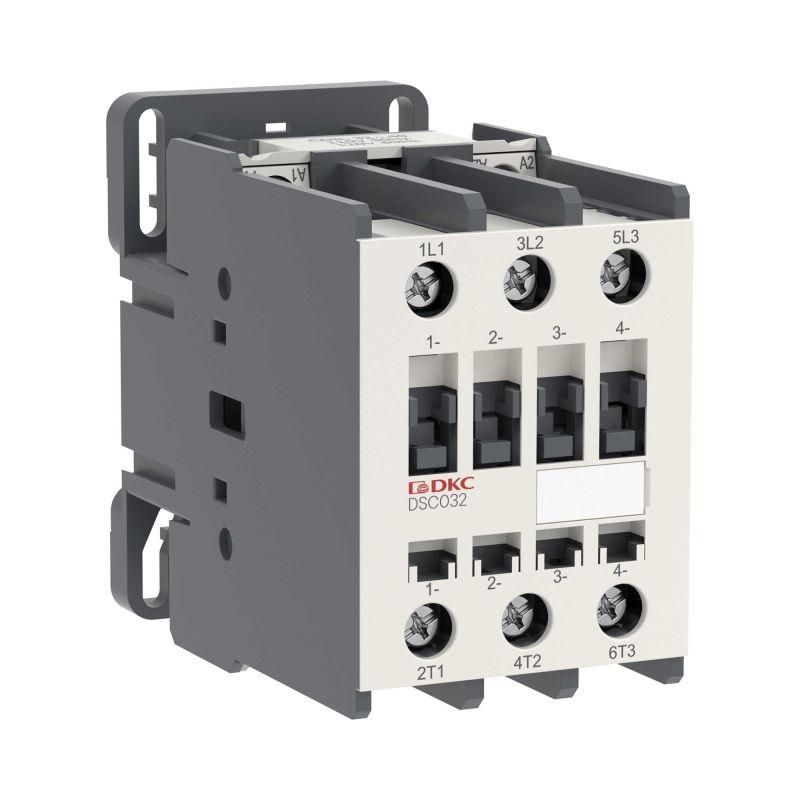

Магнитный контактор YON DSC032 32A 15кВт AC3 3P кат.24В AC | DSC032-3C00A024 DKC ДКС

Магнитный контактор DKC DSC032 - это надёжное устройство для дистанционного включения и выключения трёхфазных электродвигателей мощностью до 15 кВт. Контактор работает от управляющего напряжения 24 В переменного тока, монтируется на DIN-рейку и предназначен для промышленной автоматизации, систем вентиляции, водоснабжения и АВР.

Назначение и область применения

Магнитный контактор DKC DSC032 используется для коммутации трёхфазных нагрузок с высокой индуктивностью - в первую очередь асинхронных двигателей. Подходит для запуска и остановки оборудования с большими пусковыми токами: насосов, вентиляторов, компрессоров, лифтов, конвейеров. Также применяется в системах автономного резервирования питания (АВР) для безопасного переключения между источниками и предотвращения параллельного включения.

Технические характеристики

• Номинальный ток: 32 А (при AC-3)
• Номинальная мощность двигателя: 15 кВт
• Управление: 24 В переменного тока (AC)
• Число главных контактов: 3 (трёхполюсный)
• Род тока: Переменный (AC)
• Способ подключения силовой цепи: кабельные зажимы (винтовые клеммы)
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям и от крупных частиц пыли, но не герметичен
• Способ монтажа: крепление на DIN-рейку 35 мм
• Исполнение: стационарное - предназначено для постоянной установки в распределительных щитах

Совместимость и монтаж

Контактор DKC DSC032 совместим со всеми стандартными DIN-рейками шириной 35 мм. Для подключения силовых проводов используются винтовые клеммы - допускается зажим медных кабелей сечением до 16 мм2. Управляющая катушка рассчитана исключительно на 24 В AC; использование другого напряжения повредит устройство. Монтаж выполняется в закрытом щите с обеспечением доступа для обслуживания. Нет необходимости в дополнительных тепловых реле - контактор не имеет встроенной защиты от перегрузки.

Безопасность и стандарты

Контактор соответствует требованиям IEC 60947-4-1 для электромагнитных контакторов. Серия YON DSC прошла сертификацию на соответствие нормам безопасности для промышленного электрооборудования. IP20 обеспечивает базовую защиту от случайного прикосновения к токоведущим элементам, что делает контактную группу безопасной при установленном корпусе щита.

Преимущества

• Высокая механическая износостойкость - рассчитан на длительную работу в условиях частых включений
• Низкий уровень шума при работе благодаря оптимизированной конструкции магнитной системы
• Простота замены: стандартный форм-фактор позволяет заменить аналоги других производителей без переделки щита
• Надёжное фиксирование на DIN-рейке - не выпадает даже при вибрациях

Ограничения применения

• Не предназначен для работы в условиях повышенной влажности, пыли или агрессивной среды - степень защиты IP20 требует установки внутри закрытого щита
• Не содержит встроенную тепловую защиту - необходимо использовать внешние тепловые реле при защите от перегрузки
• Управляющее напряжение строго 24 В AC - нельзя подключать к постоянному току или другому напряжению
• Не рекомендован для частотного регулирования - управление частотным преобразователем требует специализированных контакторов с более высокой импульсной стойкостью

Примеры использования

• Автоматическое включение насосной группы в системе водоснабжения многоквартирного дома
• Переключение основного и резервного источника питания в системе АВР торгового центра
• Управление вентиляторами в HVAC-системах промышленного объекта
• Запуск и остановка конвейера на линии производства

Практические советы

• При выборе контактора проверяйте, чтобы номинальный ток нагрузки не превышал 32 А - особенно важно при пуске двигателей, где ток может достигать 6–8 кратного значения
• Для долгой службы используйте кабели с подходящим сечением и плотно затягивайте клеммы - слабый контакт вызывает нагрев и выход из строя
• Если требуется защита от перегрузки - обязательно подключите внешнее тепловое реле (например, серии LRD или LRN)
• При использовании в системах АВР убедитесь, что блокировка исключает одновременное включение двух источников - контактор сам по себе не обеспечивает взаимоблокировку
• При замене старого контактора сверьте габариты и расположение клемм - DKC DSC032 совместим с большинством моделей 32 А на DIN-рейке
