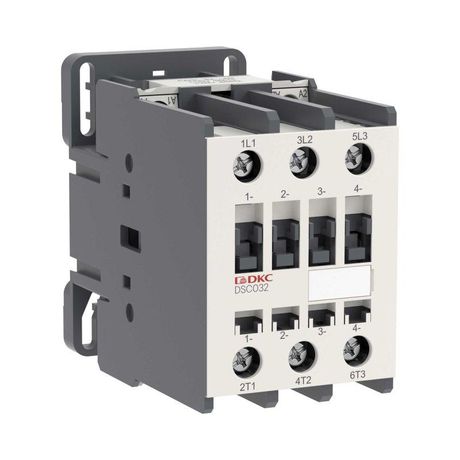

Магнитный контактор YON DSC032 32A 15кВт AC3 3P кат.48В AC | DSC032-3C00A048 DKC ДКС

Магнитный контактор DKC DSC032 - это надёжное устройство для дистанционного включения и отключения трёхфазных электродвигателей мощностью до 15 кВт. Контактор рассчитан на работу с напряжением катушки 48 В переменного тока, устанавливается на DIN-рейку и подходит для промышленной автоматизации, систем вентиляции, лифтов и АВР.

Назначение и область применения

Магнитный контактор DKC DSC032 предназначен для коммутации трёхфазных нагрузок с высокой индуктивностью - в первую очередь асинхронных электродвигателей. Он используется там, где требуется частое включение/выключение или дистанционное управление: на станках, конвейерах, насосных станциях, в системах вентиляции и лифтах. Также контактор применяется в устройствах аварийного резервирования (АВР) для безопасного переключения между источниками питания и предотвращения параллельного включения.

Технические характеристики

• Номинальный ток: 32 А (при AC-3)
• Номинальная мощность двигателя: 15 кВт
• Напряжение катушки управления: 48 В переменного тока (AC)
• Количество главных контактных пар: 3 (трёхполюсный)
• Род тока: переменный (AC)
• Способ монтажа: крепление на DIN-рейку 35 мм
• Степень защиты: IP20 - защищён от доступа пальцев и крупных частиц, но не от воды и пыли
• Тип подключения: кабельные зажимы (винтовые клеммы)
• Исполнение: стационарное

Совместимость и монтаж

Контактор DKC DSC032 совместим со всеми стандартными DIN-рейками шириной 35 мм. Для подключения силовой цепи используются клеммы, рассчитанные на провода сечением до 16 мм2 (по типичным нормам для таких контакторов; точные значения уточняйте в документации производителя). Управление осуществляется через катушку 48 В AC - необходимо обеспечить соответствующее питание от вторичной сети или преобразователя. Монтаж не требует специальных инструментов, но перед установкой проверьте соответствие напряжения катушки вашей системе управления.

Безопасность и стандарты

Контактор DKC DSC032 соответствует требованиям IEC 60947-4-1 для электромагнитных контакторов. Наличие IP20 указывает на базовый уровень защиты - устройство предназначено для установки внутри щитов, закрытых корпусов или помещений с контролируемой средой. Не используйте его в условиях повышенной влажности, запылённости или на открытом воздухе без дополнительной защиты.

Преимущества

• Устойчив к импульсным перегрузкам при пуске двигателей благодаря оптимизированной конструкции контактов
• Высокая механическая износостойкость - подходит для частых операций включения/отключения
• Простая замена: стандартный форм-фактор и крепление на DIN-рейку позволяют менять контактор без переделки шины
• Чётко выделенные клеммы для силовой и управляющей цепи снижают риск ошибок при монтаже

Ограничения применения

• Не предназначен для работы с постоянным током - катушка 48 В работает только на переменном токе
• IP20 не допускает использование вне герметичных шкафов - опасность поражения током и повреждения от пыли/влаги
• Не рекомендован для управления нагрузками выше 15 кВт или током более 32 А - возможна сваривание контактов и выход из строя
• Не имеет встроенной тепловой защиты - для защиты двигателя необходим внешний тепловое реле

Примеры использования

• Управление насосом водоснабжения в многоквартирном доме через PLC с сигналом 48 В AC
• Переключение основного и резервного питания в системе АВР торгового центра
• Включение вентилятора приточно-вытяжной системы в офисном здании
• Автоматическое управление конвейером на пищевом производстве

Практические советы

• Проверяйте напряжение катушки перед первым включением - неверное напряжение (например, 220 В вместо 48 В) сразу выведет контактор из строя
• Затягивайте клеммы усилием, указанном в руководстве - недостаточное или избыточное давление вызывают нагрев и окисление контактов
• Для длительной службы используйте контактор только с нагрузкой, близкой к номиналу - работа на малых токах (<5 А) может привести к “залипанию” контактов
• Обязательно устанавливайте внешнее тепловое реле (например, LRD или THR) для защиты двигателя от перегрузки - сам контактор не обладает этой функцией
• При использовании в системах АВР убедитесь, что блокировка исключает одновременное включение двух источников - это предотвратит короткое замыкание
