Контактор КМИ-А-23212 LC1D 32А кат. 400В AC 1НО+1НЗ AC-3 IEK AR-ACC-21-032-400-11

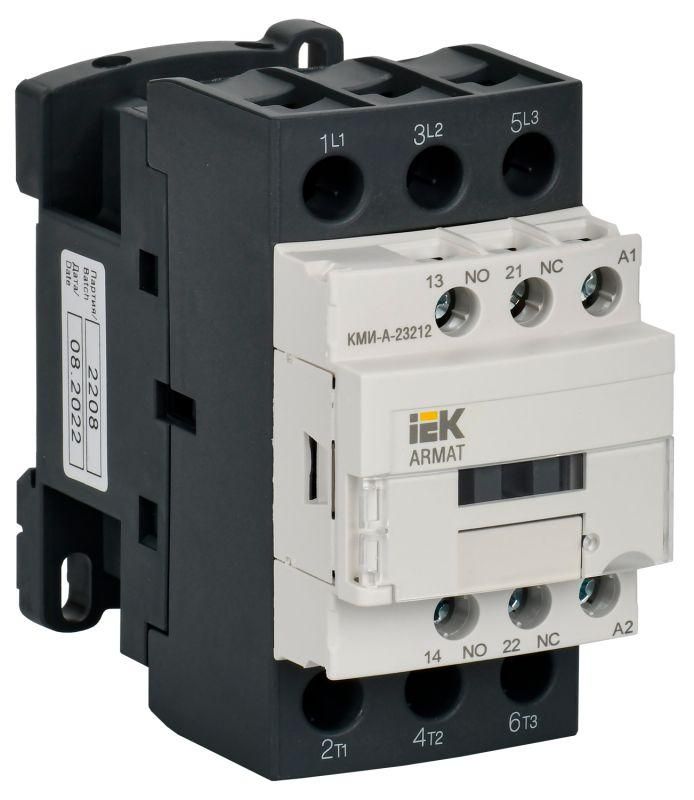

Контактор КМИ-А-23212 LC1D 32А 400В/АС3 1 нормально открытый/1 нормально закрытый контакт - это трёхполюсный электромагнитный аппарат для дистанционного включения и отключения трёхфазных нагрузок, таких как двигатели, нагреватели и системы освещения. Произведённый компанией IEK, он совмещает надёжность серийной линейки ARMAT с компактным монтажом на DIN-рейку и подходит для промышленной автоматизации.

Назначение и область применения

Контактор КМИ-А-23212 LC1D 32А 400В/АС3 1 нормально открытый/1 нормально закрытый контакт предназначен для частого включения и выключения трёхфазных электродвигателей с короткозамкнутым ротором. Также применяется для управления другими индуктивными и активными нагрузками: вентиляторами, насосами, печами, конвейерами, системами АВР и осветительными контурами. Устройство работает в качестве исполнительного элемента в схемах управления, где требуется удалённое управление мощностью без механического воздействия.

Технические характеристики

• Номинальное напряжение питания: 400 В переменного тока (AC)
• Номинальный ток: 32 А (при AC-3)
• Количество полюсов: 3
• Коммутируемая мощность: 15 кВт (для двигателей)
• Количество контактов: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ)
• Род тока: переменный (AC)
• Исполнение: нереверсивное - не поддерживает переключение направления вращения двигателя
• Способ монтажа: на DIN-рейку или монтажную плату
• Подключение силовых проводов: винтовые зажимы
• Срок службы: 15 лет (при соблюдении условий эксплуатации)

Совместимость и монтаж

Контактор КМИ-А-23212 LC1D 32А 400В/АС3 1 нормально открытый/1 нормально закрытый контакт устанавливается на стандартную DIN-рейку типа TS35. Для монтажа на плату предусмотрены крепёжные отверстия - можно использовать как шасси, так и распределительные щиты. Подключение силовых клемм выполнено через винты - допускается использование медных жил сечением до 16 мм2. Управляющая катушка питается от сети 400 В AC; для подключения кнопок управления или реле используется встроенные вспомогательные контакты (1 НО + 1 НЗ). Монтаж требует отключения питания и проверки фиксации устройства на рейке.

Безопасность и стандарты

Контактор КМИ-А-23212 LC1D 32А 400В/АС3 1 нормально открытый/1 нормально закрытый контакт соответствует требованиям ГОСТ Р 50030.4.1-2012, который эквивалентен международному стандарту IEC 60947-4-1:2009. Это гарантирует соответствие параметрам безопасности, износостойкости и классу защиты при работе в условиях промышленной среды. Сертифицирован для применения в электросетях до 660 В AC.

Преимущества

• Высокая долговечность - срок службы 15 лет при регулярном использовании
• Универсальный монтаж: подходит как для DIN-реек, так и для панельного крепления
• Чёткая коммутация за счёт качественной электромагнитной системы
• Встроенная пара вспомогательных контактов (НО+НЗ) позволяет реализовать блокировки и сигнализацию без внешних модулей
• Совместим с популярными устройствами серии LC1D - легко заменить аналоги от других производителей

Ограничения применения

• Не предназначен для работы с постоянным током - только переменный (AC)
• Нереверсивное исполнение исключает возможность управления направлением вращения двигателя - для реверса нужен двойной контактор
• Максимальный ток 32 А - не подходит для нагрузок выше 15 кВт (например, крупные промышленные станки свыше 22 кВт)
• Отсутствует встроенная тепловая защита - необходимо применять отдельные тепловые реле при защите двигателей
• Не имеет степени защиты IP - не рекомендован для установки во влажных или запылённых местах без корпуса

Примеры использования

• Управление насосом в системе водоснабжения - включение/выключение по сигналу датчика уровня
• Автоматический ввод резерва (АВР): переключение с основного на резервный генератор
• Пуск вентилятора в HVAC-системе по таймеру
• Контроль нагревательных элементов в термических печах
• Управление конвейерной лентой на производстве

Практические советы

• При подборе контактора учитывайте тип нагрузки: для двигателей (AC-3) - 32 А, для нагревателей (AC-1) - возможна более высокая коммутационная способность
• Для защиты двигателя всегда используйте отдельное тепловое реле - этот контактор не имеет встроенной перегрузочной защиты
• Проверьте напряжение катушки перед подключением - неверное напряжение приведёт к отказу срабатывания или повреждению
• При монтаже на DIN-рейку убедитесь, что контактор плотно защёлкнут - слабая фиксация вызывает перегрев и искрение
• Вспомогательные контакты (1 НО / 1 НЗ) удобны для создания самоблокировок - например, чтобы кнопка “Старт” удерживала контактор после отпускания
• Замена аналога? Этот контактор КМИ-А-23212 LC1D 32А 400В/АС3 1 нормально открытый/1 нормально закрытый контакт полностью совместим с Schneider Electric LC1D32, ABB ESB32 и другими изделиями с тем же базовым форм-фактором
