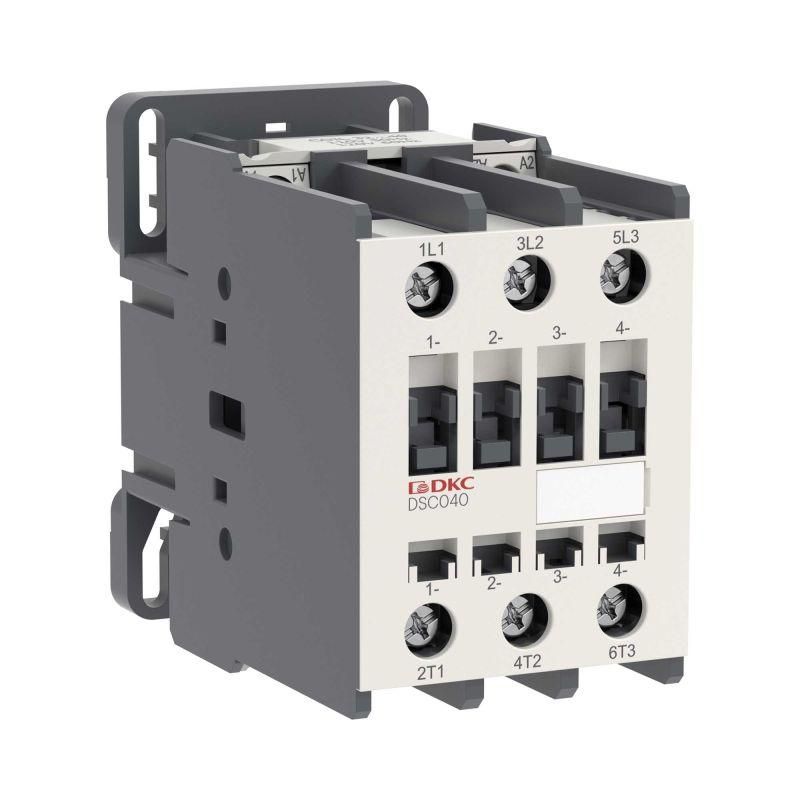

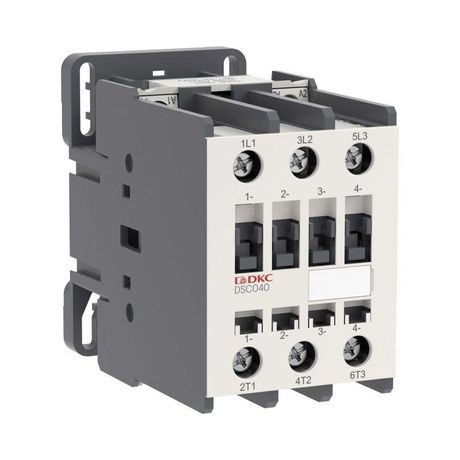

Магнитный контактор YON DSC040 40A 18,5кВт AC3 3P кат.48В AC | DSC040-3C00A048 DKC ДКС

Магнитный контактор DKC DSC040 - это надёжное устройство для дистанционного включения и выключения трёхфазных электродвигателей мощностью до 18,5 кВт. Контактор рассчитан на работу с напряжением катушки 48 В переменного тока и устанавливается на DIN-рейку. Подходит для промышленных систем, ЖКХ и автоматизации энергоёмких процессов.

Назначение и область применения

Магнитный контактор DKC DSC040 предназначен для управления трёхфазными асинхронными двигателями, частотными преобразователями и другими высокоиндуктивными нагрузками. Он обеспечивает безопасную коммутацию при больших пусковых токах, которые возникают при запуске оборудования.

• Управление насосами, вентиляторами, компрессорами и лифтами в системах водоснабжения и кондиционирования.
• Автоматическое переключение источников питания (АВР) в резервных схемах.
• Блокировка одновременного включения нескольких питаний для предотвращения аварий.
• Промышленные станки, конвейеры и другое оборудование с высокой механической нагрузкой.

Технические характеристики

• Номинальный ток: 40 А - способен длительно проводить ток до этого значения без перегрева.
• Номинальная мощность двигателя: 18,5 кВт - оптимально подобран для типичных трёхфазных двигателей этой мощности.
• Напряжение катушки управления: 48 В переменного тока - требует внешнего источника именно такого напряжения для срабатывания.
• Число главных контактов: 3 замыкающих - управляет всеми фазами трёхфазной сети.
• Род тока: Переменный (AC) - работает только с сетью переменного тока, не совместим с постоянным.
• Степень защиты: IP20 - защищён от доступа пальцев и твёрдых предметов >12,5 мм, но не от воды и пыли.
• Способ монтажа: На DIN-рейку - стандартный крепёж для распределительных щитов.
• Тип подключения: Кабельные зажимы - позволяет затягивать провода прямо в клеммы без переходников.
• Исполнение: Стационарное - предназначено для закрепления в щите, не для мобильного использования.

Совместимость и монтаж

Магнитный контактор DKC DSC040 совместим со стандартными DIN-рейками шириной 35 мм. Для подключения силовых проводов используйте медные кабели сечением до 16 мм2 - соответствуют допустимому току 40 А. Убедитесь, что напряжение на катушке точно 48 В AC; отклонения более +-10 % могут вызвать некорректное срабатывание или повреждение катушки. Не подключайте к контактам постоянный ток - это приведёт к выходу из строя устройства.

Безопасность и стандарты

Контактор DKC DSC040 соответствует требованиям международных норм для промышленных контакторов (IEC 60947-4-1). Наличие IP20 гарантирует защиту от случайного прикосновения к токоведущим частям внутри корпуса. Однако он не предназначен для установки во влажных помещениях или на улице - отсутствие герметизации делает его чувствительным к влаге и пыли.

Преимущества

• Высокая механическая долговечность благодаря качественным материалам контактов и механизму привода.
• Простота установки и обслуживания - всё подключение выполняется через стандартные клеммы без инструментов.
• Поддержка нагрузок с большим пусковым током - идеально для двигателей, где требуется надёжное отключение после старта.
• Совместимость с сериями YON DSC - легко заменяемый аналог в существующих системах, где уже установлены другие контакторы этой же линейки.

Ограничения применения

• Не используется в условиях повышенной влажности, пыли или агрессивной среды - степень защиты IP20 недостаточна.
• Не подходит для работы с постоянным током - катушка и контакты рассчитаны исключительно на переменный ток.
• Не рекомендован для частого включения-выключения более 600 раз в час - это снижает срок службы контактов.
• Требуется внешний источник 48 В AC - нельзя использовать напрямую от 220 В без дополнительного трансформатора.

Примеры использования

• Вентиляционная система в торговом центре: контактор DKC DSC040 включает мощные вентиляторы при достижении заданной температуры.
• Лифтовой механизм: используется в схеме АВР для переключения на резервный генератор при отключении основного питания.
• Цеховая линия: управляет насосом для охлаждения станков, включаясь по сигналу от термореле.
• Система водоснабжения многоквартирного дома: контактор запускает глубинный насос при падении давления в трубах.

Практические советы

• При монтаже проверьте плотность затяжки клемм - слабые соединения вызывают нагрев и выход из строя.
• Для увеличения срока службы устанавливайте контактор в хорошо вентилируемом месте, подальше от тепловыделяющего оборудования.
• Если ваша система использует 220 В, обязательно подключите через понижающий трансформатор 220→48 В - не пытайтесь запитать катушку напрямую.
• При замене старого контактора сверьте номер модели - DSC040 является точным аналогом для многих моделей других брендов с такими же параметрами.
• Обязательно используйте дополнительную защиту - автоматический выключатель или предохранители перед контактором DKC DSC040.
