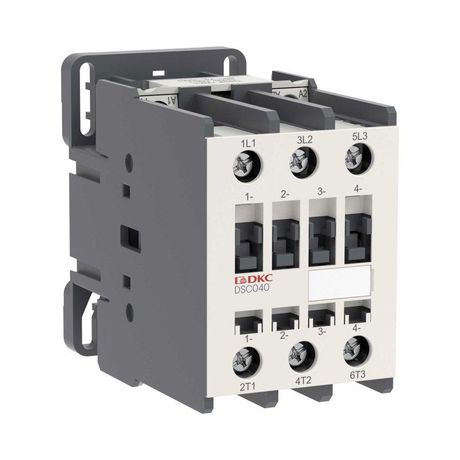

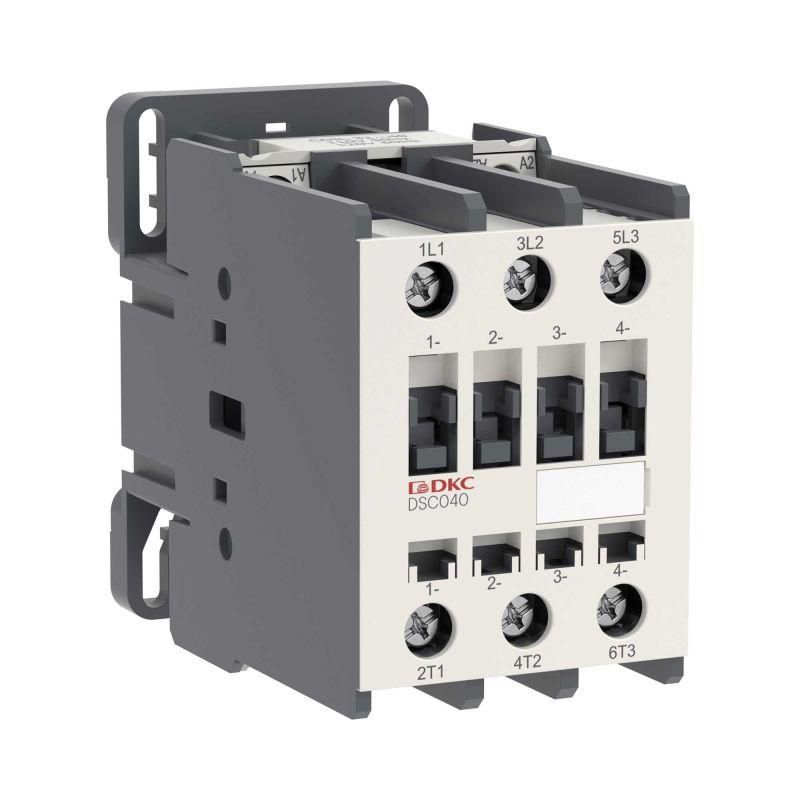

Магнитный контактор YON DSC040 40A 18,5кВт AC3 3P кат.220В AC | DSC040-3C00A230 DKC ДКС

Магнитный контактор YON DSC040 - устройство для безопасного включения и выключения электродвигателей и других мощных нагрузок. Он рассчитан на работу с переменным током, имеет три силовых контакта и управление через катушку 230 В AC. Модель DSC040 подходит для промышленной автоматизации, где требуется надёжная коммутация высоких токов.

Назначение и область применения

Магнитный контактор YON DSC040 предназначен для удалённого управления трёхфазными асинхронными двигателями, частотными преобразователями и другими высокоиндуктивными нагрузками. Подходит для циклических операций: пуск, останов, реверс, торможение противовключением. Часто используется в системах автоматизации станков, конвейеров, насосов, компрессоров и вентиляционных установках.

Технические характеристики

• Тип тока: переменный (AC)
• Номинальный рабочий ток (AC-3, 400 В): 40 А
• Номинальная коммутируемая мощность (AC-3, 400 В): 18,5 кВт
• Количество главных контактов: 3 (трёхполюсный)
• Напряжение катушки управления: 230 В AC
• Тип изделия: миниконтактор
• Подключение силовой цепи: кабельные зажимы (клеммы)
• Серия: Контакторы 9А – 105А

Значение AC-3 указывает на класс нагрузки - коммутация асинхронных двигателей при нормальном пуске. AC-4 допускает более жесткие режимы, включая реверсы и торможение противовключением.

Совместимость и монтаж

Магнитный контактор YON DSC040 устанавливается на DIN-рейку шириной 35 мм. Для подключения силовых проводов используются клеммы - подходят медные кабели сечением до 16 мм2. Управляющая катушка работает от сети 230 В AC; важно соблюдать соответствие напряжения - использование 220 В возможно, но с возможным снижением срока службы из-за перегрева. Наличие встроенного механизма защиты от залипания контактов отсутствует - рекомендуется использовать внешнюю защиту от перегрузок (тепловые реле).

Безопасность и стандарты

Изделие соответствует международным требованиям IEC 60947-4-1 для контакторов низкого напряжения. Сертифицирован для использования в промышленных условиях. Конструкция обеспечивает механическую и электрическую изоляцию между силовой и управляющей цепями.

Преимущества

• Высокая коммутационная способность - выдерживает до 1 млн операций при AC-3
• Устойчив к импульсным перегрузкам при пуске двигателей
• Компактный размер благодаря типу “миниконтактор” - экономия места в щите
• Надёжные клеммы с зажимом на болты - обеспечивают плотный контакт без дополнительных переходников
• Работает в широком температурном диапазоне - от -25C до +60C

Ограничения применения

• Не предназначена для постоянной коммутации токов выше 40 А - риск сваривания контактов
• Не подходит для коммутации чисто резистивных нагрузок (например, нагревателей) при токах близких к пределу - быстрый износ контактов
• Катушка 230 В AC требует точного соответствия напряжения - значительное отклонение (особенно ниже 200 В) вызывает недостаточное втягивание якоря и перегрев
• Отсутствуют встроенные тепловые реле - необходимо применять внешние устройства защиты
• Не имеет IP-защиты корпуса - монтаж только внутри закрытых распределительных шкафов

Примеры использования

• Управление трехфазным двигателем 18,5 кВт на конвейере в пищевой промышленности
• Включение/выключение насоса в системе водоснабжения с частотным регулятором
• Реверсивный пуск электродвигателя в металлорежущем станке
• Автоматическое отключение оборудования при аварии по сигналу от PLC

Практические советы

• При замене старого контактора проверьте совпадение напряжения катушки - 230 В ≠ 220 В, хотя часто взаимозаменяемы, лучше использовать точно соответствующую модель
• Обязательно используйте термореле или электронную защиту двигателя - даже при правильном подборе контактора он не защищает от перегрузки
• При монтаже затягивайте клеммы усилием 0,5–0,7 Нм - слабый контакт вызывает нагрев, слишком сильный - повреждает пластик
• Для частых реверсов (более 10 раз в час) контролируйте температуру контактора - при необходимости увеличьте интервалы между циклами
• Проверяйте состояние контактов каждые 6–12 месяцев - особенно при работе в запылённых помещениях
