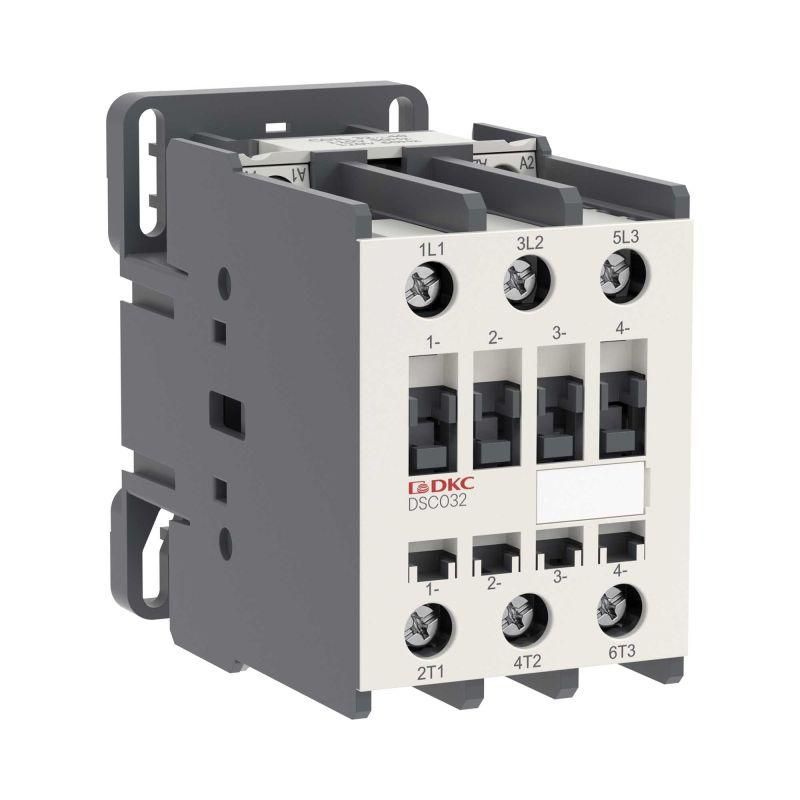

Магнитный контактор YON DSC032 32A 15кВт AC3 3P кат.220В AC | DSC032-3C00A230 DKC ДКС

Магнитный контактор YON DSC032 - устройство для безопасного включения и выключения электрооборудования с высокой индуктивной нагрузкой, например асинхронных двигателей. Номинальный ток 32 А и мощность 15 кВт позволяют использовать этот контактор в промышленных системах автоматизации. Артикул dsc032-3c00a230 соответствует модели с катушкой на 230 В переменного тока.

Назначение и область применения

Магнитный контактор YON DSC032 предназначен для дистанционного управления силовыми цепями постоянного или периодического включения. Он используется там, где требуется надёжная коммутация больших токов без механического воздействия оператора. Подходит для управления:

• асинхронными двигателями с короткозамкнутым ротором;
• частотными преобразователями;
• насосами, компрессорами, вентиляторами;
• конвейерами и другим оборудованием с высокими пусковыми токами.

Работает в режимах AC-3 (нормальный пуск и останов двигателя) и AC-4 (частые пуски, торможение противовключением). Это делает его подходящим для оборудования с интенсивным циклическим использованием.

Технические характеристики

• Тип тока: переменный (AC)
• Число главных контактов: 3 (триполюсный - управляет трёхфазной сетью)
• Номинальный рабочий ток: 32 А при напряжении до 690 В
• Номинальная коммутируемая мощность: 15 кВт (при 400 В AC3)
• Напряжение катушки управления: 230 В AC (не совместим с 220 В - допуск +-10%, но точное соответствие важно для долговечности)
• Тип подключения: кабельные зажимы (винтовые клеммы для проводов сечением до 16 мм2)
• Группа серий: Контакторы 9А – 105А (совместим с другими изделиями серии YON/DKC)

Совместимость и монтаж

Магнитный контактор YON DSC032 устанавливается на DIN-рейку шириной 35 мм. Для подключения используются кабельные зажимы - провода фиксируются винтами. Убедитесь, что сечение жил соответствует рекомендованному (до 16 мм2). Катушка управления питается от сети 230 В AC; подключение осуществляется через два входных вывода (A1/A2), расположенных сверху устройства. Обязательно соблюдайте полярность при подключении - хотя переменный ток не требует строгой полярности, неправильное соединение может вызвать перегрев катушки.

Не используйте контактор без защиты от перегрузки - он не имеет встроенной тепловой защиты. Обязательно сочетайте его с автоматическим выключателем или тепловым реле.

Безопасность и стандарты

Изделие соответствует международным нормам IEC 60947-4-1 для контакторов класса AC-3 и AC-4. Произведено в соответствии с требованиями безопасности EN 60204-1. Материалы корпуса самозатухающие, обеспечивают устойчивость к возгоранию. Сертифицировано для использования в промышленных условиях с уровнем загрязнения 2 и степенью защиты IP20.

Преимущества

• Высокая износостойкость контактов благодаря специальному сплаву - рассчитан на десятки тысяч циклов в режиме AC-4.
• Удобная конструкция: все клеммы доступны без демонтажа, легко проверить и затянуть соединения.
• Стандартный форм-фактор - совместим с большинством шкафов управления и DIN-реек.
• Поддерживает частый пуск и торможение - идеален для автоматических линий.

Ограничения применения

• Не предназначена для постоянного тока - использование на DC приведёт к повреждению контактов.
• Катушка работает только при 230 В AC +-10%. При напряжении ниже 200 В возможны отказы в замыкании.
• Не защищён от попадания воды, пыли и внешних воздействий - устанавливайте внутри закрытых щитов.
• Не подходит для управления емкостными нагрузками (например, батареями или конденсаторами).
• Не имеет встроенного теплового реле - необходимо применять внешнюю защиту.

Примеры использования

• Автоматизация насосной станции - включение/выключение насоса по сигналу от датчика уровня.
• Линия производства: запуск конвейера после завершения предыдущего этапа.
• Оборудование с частотным приводом - контактор отключает двигатель перед остановом ПЧ для снижения помех.
• Токарный станок с функцией быстрого торможения - режим AC-4 обеспечивает надёжную работу при многократном противовключении.

Практические советы

• Проверьте напряжение сети перед установкой - даже небольшое отклонение от 230 В может сократить срок службы катушки.
• Затягивайте клеммы усилием 0,8–1,0 Нм - недостаточно плотное соединение вызывает нагрев, слишком сильное - повреждает контакт.
• При работе в условиях повышенной вибрации используйте контргайки или герметичные кабельные вводы.
• Для частого включения (более 600 циклов/час) регулярно осматривайте контакты на признаки эрозии - при потемнении или задирах замените контактор.
• Артикул dsc032-3c00a230 - единственный вариант с катушкой 230 В. Не путайте с моделями на 110 В или 415 В - они не взаимозаменяемы.
