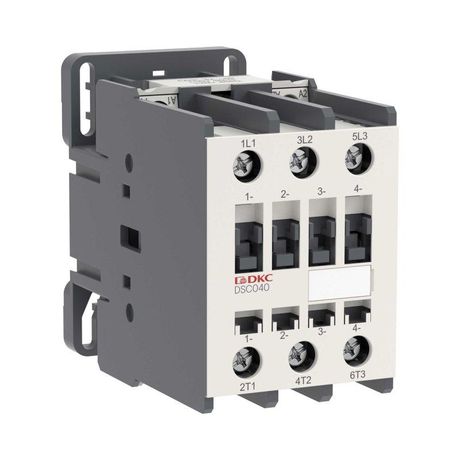

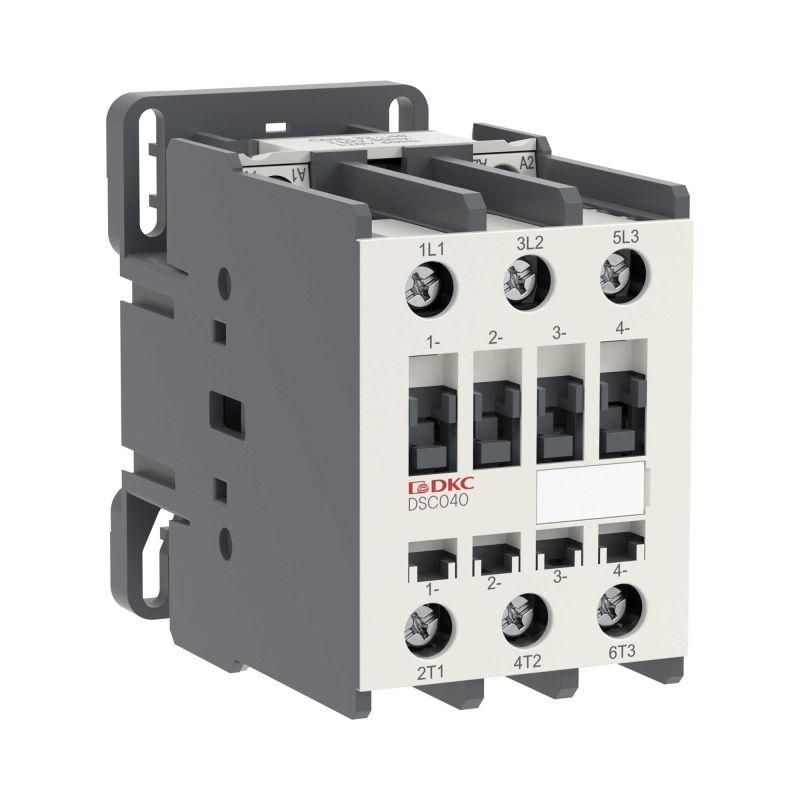

Магнитный контактор YON DSC040 40A 18,5кВт AC3 3P кат.24В AC | DSC040-3C00A024 DKC ДКС

Магнитный контактор DKC DSC040 - устройство для безопасного включения и выключения трёхфазных электродвигателей и других индуктивных нагрузок с током до 40 А. Подходит для систем автоматизации, где требуется надёжная коммутация при частых пусках и торможении.

Назначение и область применения

Магнитный контактор DKC DSC040 предназначен для удалённого управления трёхфазными асинхронными двигателями, частотными преобразователями и другими высокоиндуктивными нагрузками. Он работает в режимах AC-3 (частые пуски и остановы) и AC-4 (пуски, торможение противовключением, реверсы). Применяется на промышленном оборудовании: насосах, вентиляторах, конвейерах, компрессорах, станках с ЧПУ.

Технические характеристики

• Номинальный рабочий ток: 40 А
• Напряжение питания катушки: 24 В переменного тока (AC)
• Количество главных контактов: 3 (трёхполюсный)
• Коммутируемая мощность при 400 В: 18,5 кВт
• Тип тока: переменный (AC)
• Подключение: кабельные зажимы (клеммы)
• Категория применения: AC-3, AC-4

Совместимость и монтаж

Контактор DKC DSC040 устанавливается на DIN-рейку шириной 35 мм. Клеммы рассчитаны на провода сечением до 16 мм2. Для подключения катушки используйте два провода - фаза и ноль 24 В AC. Никаких дополнительных модулей или адаптеров не требует. Монтировать можно в любом положении, но избегайте вертикальной вибрации и перегрева. Убедитесь, что напряжение сети соответствует 24 В AC - при завышенном напряжении катушка перегреется, при заниженном - не будет втягивать якорь.

Безопасность и стандарты

Изделие соответствует требованиям IEC 60947-4-1 и ГОСТ Р 50030.4.2. Обладает механической и электрической износостойкостью, проверенной на многократные операции в условиях AC-4. Конструкция исключает самопроизвольное отключение при нормальном использовании.

Преимущества

• Высокая надёжность при частых включениях - особенно важно для оборудования с реверсом
• Стандартный размер и совместимость с большинством DIN-реек
• Работает при низком напряжении управления (24 В AC) - безопаснее для операторов
• Закрытый корпус снижает риск попадания пыли и влаги внутрь
• Производится в рамках серии контакторов 9–105 А - легко заменить на аналогичную модель при изменении нагрузки

Ограничения применения

• Не предназначена для постоянного тока (DC) - использование на DC повредит катушку
• Не рекомендуется для защиты от перегрузок - обязательно использовать тепловое реле или автоматический выключатель
• Не защищён от внешних воздействий (IP-класс не указан); не применяйте во влажных помещениях без дополнительной защиты
• При температуре выше +40 C возможна потеря коммутационной способности - обеспечьте вентиляцию

Примеры использования

• Автоматизация линии конвейера с регулярным запуском и остановом
• Управление насосом в системе водоснабжения с частыми пусками
• Коммутация двигателя шлифовального станка с реверсом
• Подключение частотного преобразователя к асинхронному двигателю через контактную группу

Практические советы

• Проверяйте соответствие напряжения катушки 24 В AC перед подключением - неверное питание выводит контактор из строя
• При установке на рейку плотно фиксируйте контактор - слабое крепление вызывает вибрацию и быстрый износ контактов
• Для длительной службы используйте дополнительные блокирующие контакты (например, DSC040-3c00a024 имеет возможность подключения вспомогательных контактов)
• При работе в среде с высокой запылённостью - закрывайте контактор в боксе с IP54+
• При замене старого контактора - сверьте ток, число полюсов и тип катушки; DKC DSC040 заменяет аналоги с такими же параметрами
