Магнитный контактор YON DSC040 40A 18,5кВт AC3 3P кат.24В DC | DSC040-3C00D024 DKC ДКС

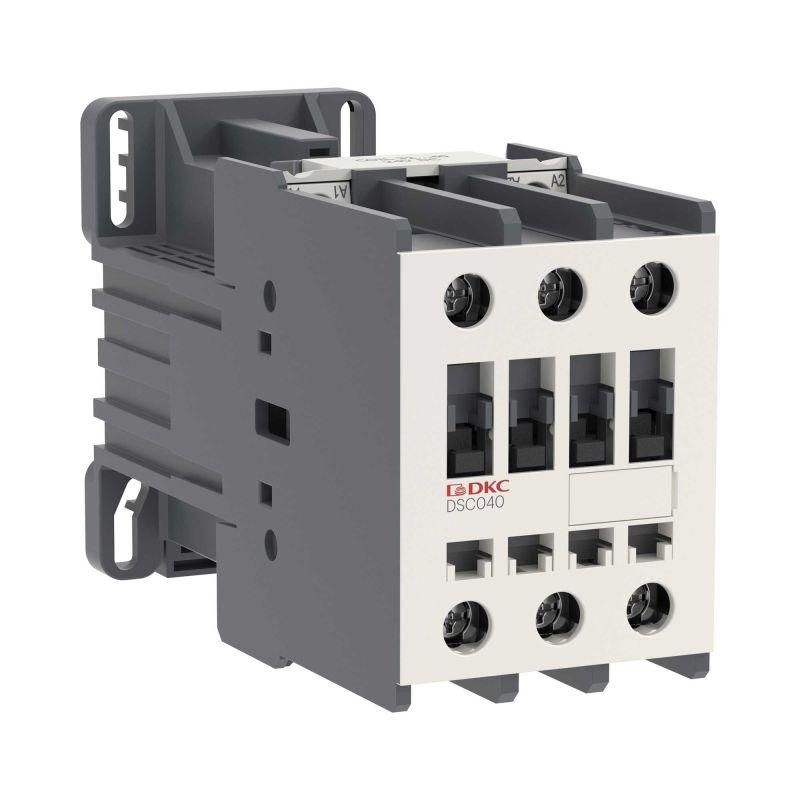

Магнитный контактор DKC DSC040-3C00D024 предназначен для дистанционного включения и отключения трёхфазных нагрузок до 18,5 кВт, например, асинхронных двигателей, насосов или вентиляторов. Контактор работает от управляющего сигнала 24 В постоянного тока и монтируется на DIN-рейку - идеально подходит для сборки распределительных щитов в промышленной автоматике.

Назначение и область применения

Магнитный контактор DKC DSC040-3C00D024 используется для коммутации трёхфазных нагрузок с высокой индуктивностью. Он обеспечивает безопасное и надёжное управление оборудованием без необходимости физического воздействия на выключатель. Применяется в системах автоматизации: запуск и остановка двигателей, управление насосными станциями, вентиляцией, лифтами, а также в устройствах аварийного резервирования (АВР) для переключения между источниками питания.

Технические характеристики

• Номинальный ток: 40 А (AC3 - для управления асинхронными двигателями)
• Номинальная мощность: 18,5 кВт при напряжении 380–415 В
• Напряжение катушки управления: 24 В постоянного тока (DC)
• Количество главных контактов: 3 (три полюса, для трёхфазной сети)
• Тип подключения силовой цепи: кабельные зажимы (винтовые клеммы)
• Способ монтажа: установка на DIN-рейку 35 мм
• Степень защиты: IP20 - защищён от доступа пальцев и твёрдых предметов, но не от воды и пыли
• Исполнение: стационарное - предназначено для закрепления в щите, не для мобильного использования

Совместимость и монтаж

Контактор DKC DSC040-3C00D024 совместим со всеми стандартными DIN-рейками шириной 35 мм. Для подключения силовых проводов используются винтовые клеммы - допустимый диаметр кабеля до 16 мм2 (медный). Управление осуществляется через катушку 24 В DC; для её подключения нужны два провода - положительный и отрицательный. Нет необходимости в дополнительных модулях или реле - контактор готов к работе после подключения. Подключение управляющей цепи требует соблюдения полярности: неверная полярность не повредит устройство, но контакт не замкнётся.

Безопасность и стандарты

Контактор соответствует требованиям IEC 60947-4-1 и имеет сертификат ГСИ (Государственный стандарт измерений). Серия YON DSC прошла испытания на механическую прочность, термическую устойчивость и долговечность коммутаций. IP20 позволяет использовать устройство внутри закрытых щитов, где исключены брызги воды и попадание пыли. Не предназначен для открытого монтажа вне корпуса.

Преимущества

• Высокая надёжность коммутации даже при частых включениях - рассчитан на длительную работу в промышленных условиях
• Управление низковольтным сигналом 24 В DC - безопасно для операторов и легко интегрируется с ПЛК
• Компактный форм-фактор - занимает мало места на DIN-рейке
• Чёткая визуальная индикация состояния контакта (по наличию напряжения на катушке)
• Поддерживается в каталогах крупных систем автоматизации - легко найти аналоги и запчасти

Ограничения применения

• Не подходит для работы во влажных, пыльных или агрессивных средах - степень защиты IP20 не обеспечивает защиту от внешних факторов
• Запрещено использование в сетях переменного тока выше 415 В или при токе более 40 А - возможен выход из строя
• Не предназначен для частотного регулирования - только включение/выключение
• Не рекомендуется для нагрузок с высоким импульсным током (например, светодиодные драйверы или выпрямители) - риск слипания контактов

Примеры использования

• Управление насосом водоснабжения в многоквартирном доме - включение по сигналу от датчика давления
• Автоматическое переключение между основным и резервным питанием в АВР-панели
• Пуск вентилятора в промышленном помещении по команде от ПЛК
• Контроль работы конвейера на заводе - включение/остановка по циклу производства

Практические советы

• Перед монтажом проверьте соответствие напряжения катушки - 24 В DC, а не переменный ток. Подача 24 В AC не вызовет срабатывания.
• При подключении кабелей к клеммам затягивайте винты равномерно - переусердствовать нельзя, чтобы не повредить пластиковые элементы.
• Для увеличения срока службы используйте дополнительные RC-цепочки или варисторы на входе катушки - снижают помехи и продлевают срок службы электромагнита.
• При использовании в системах с частыми включениями (более 600 раз в час) убедитесь, что температура окружающей среды не превышает +40 C.
• Обязательно используйте предохранители в силовой цепи - контактор не защищает от короткого замыкания.
