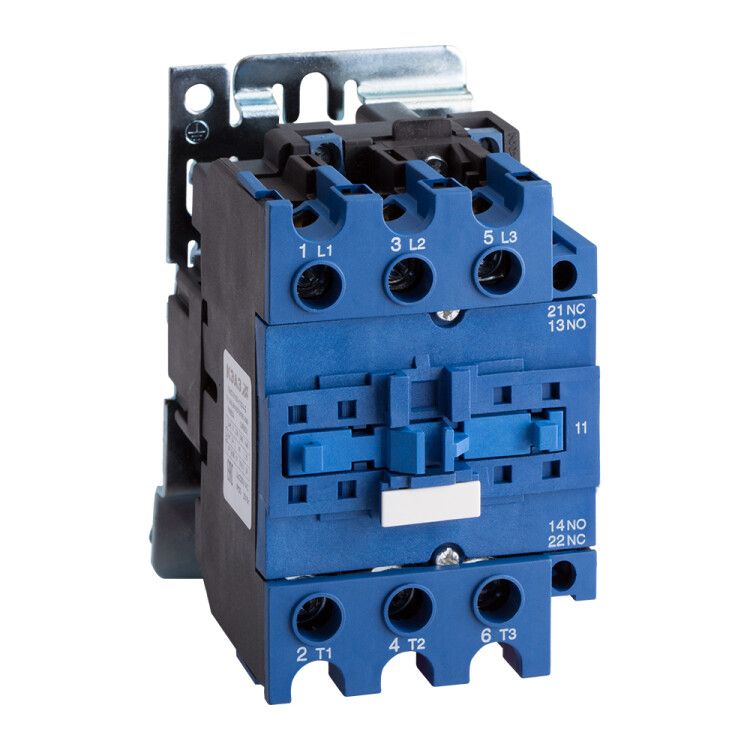

Контактор ПМЛ-3165М1 УХЛ4 Б 50А кат. 24В DC КЭАЗ 253210

Контактор ПМЛ-3165М1-50А-24DC-УХЛ4-Б от КЭАЗ предназначен для коммутации силовых цепей постоянного тока до 50 А, особенно там, где требуется надёжное включение/выключение нагрузки через управляющее напряжение 24 В DC. Этот контактный аппарат используется в промышленной автоматике, на объектах с DIN-рейкой и в условиях умеренного климата.

Назначение и область применения

Контактор ПМЛ-3165М1-50А-24DC-УХЛ4-Б применяется для удалённого включения и выключения электрических нагрузок, таких как двигатели, нагреватели, светильники и другие устройства. Он работает в составе систем автоматизации: запуск двигателей насосов, вентиляторов, конвейеров; управление тепловыми завесами, печами, лифтами и оборудованием системы АВР. Управление осуществляется сигналом 24 В постоянного тока - идеально совместимо с PLC, реле и контроллерами промышленной автономии.

Технические характеристики

• Тип: Электромагнитный контактор
• Род тока: Постоянный (DC)
• Напряжение катушки управления: 24 В DC
• Номинальный ток главных контактов: 50 А
• Главные контакты: 3 нормально замкнутых (НО)
• Вспомогательные контакты: 1 НО + 1 НЗ
• Номинальная мощность двигателя: 22 кВт (при AC-1 / AC-3)
• Подключение: Винтовые зажимы
• Способ монтажа: На DIN-рейку 35 мм
• Климатическое исполнение: УХЛ4 - для работы при температуре от −40 C до +40 C, повышенной влажности
• Степень защиты: IP20 - защищает от доступа пальцев и крупных предметов, но не от воды и пыли
• Исполнение: Нереверсивное - нельзя переключить направление вращения двигателя одним устройством
• Нормативный документ: ТУ 3420-091-05758109-2016

Совместимость и монтаж

Контактор ПМЛ-3165М1-50А-24DC-УХЛ4-Б легко устанавливается на стандартную DIN-рейку шириной 35 мм. Для подключения используются винтовые зажимы - затягивать необходимо усилием 0,5–0,7 Нм, чтобы избежать повреждений. Подключаемый провод - медный, сечением до 16 мм2. Катушка управления требует точного соблюдения полярности: "+" и "-" должны соответствовать маркировке на корпусе. Коммутируемые цепи - только переменного тока (AC); сам контактор питается от постоянного тока 24 В.

Безопасность и стандарты

Произведён согласно ТУ 3420-091-05758109-2016. Защита IP20 исключает случайный доступ к токоведущим частям, но не обеспечивает герметичность - не допускается установка во влажных помещениях без бокса. Максимальная рабочая температура окружающей среды - +40 C. Перегрузки свыше 50 А вызывают быстрый износ контактов и риск сваривания. Не используйте в взрывоопасных зонах - сертификат ATEX отсутствует.

Преимущества

• Высокая механическая прочность корпуса - рассчитан на долгую работу в промышленных условиях
• Чётко выраженные положения контактов - удобна диагностика состояния (визуальный контроль)
• Готовый комплект вспомогательных контактов - позволяет реализовать блокировки и сигнализацию без внешних модулей
• Совместим со всеми типами контроллеров, работающих на 24 В DC
• Фирменная сборка КЭАЗ - проверенная надёжность в условиях длительной эксплуатации

Ограничения применения

• Не для реверсивных схем - нужен второй контактор для изменения направления вращения
• IP20 не защищает от влаги - недопустимо использование вне шкафов, в сырых цехах или на улице
• Не рекомендован для частых включений более 600 раз в час - высокий износ контактов
• Не поддерживает импульсное управление ниже 100 мс - возможны отказы при слабых сигналах
• Не предназначен для работы с емкостными или высокоиндуктивными нагрузками без демпферов

Примеры использования

• Автоматический запуск насоса в системе водоснабжения по сигналу от датчика уровня
• Управление тепловой завесой в торговом центре через терморегулятор с выходом 24 В DC
• Переключение основного и резервного питания в системе АВР
• Включение конвейера на пищевом производстве после срабатывания фотоэлемента
• Управление освещением в складском помещении по расписанию через PLC

Практические советы

• Выбирая аналог, обращайте внимание на посадочные размеры - все контакторы серии ПМЛ имеют одинаковый крепёж, что упрощает замену
• Для увеличения срока службы контакта ПМЛ-3165М1-50А-24DC-УХЛ4-Б используйте RC-цепочки или варисторы при работе с индуктивными нагрузками (>1 кВт)
• Проверьте целостность винтовых зажимов каждые 6 месяцев - ослабление вызывает перегрев
• Если вам нужны дополнительные вспомогательные контакты - можно заказать модульное расширение от КЭАЗ
• Не путайте этот контактор с переменным током - даже при том же значении 50 А, он не будет работать на 24 В AC!
