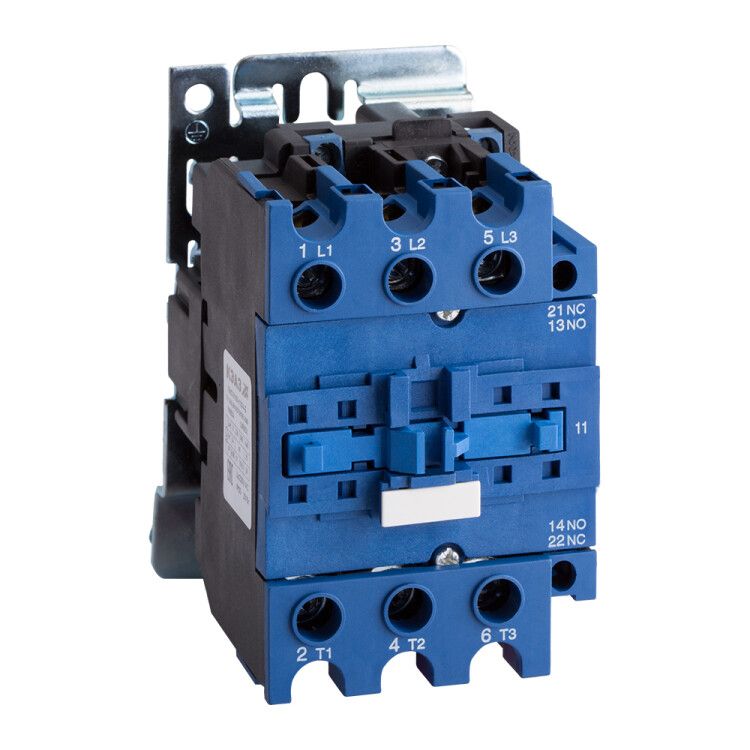

Контактор ПМЛ-4165М УХЛ4 Б 63А кат. 24В DC КЭАЗ 253212

Контактор ПМЛ-4165М-63А-24В-УХЛ4-Б от КЭАЗ - это надёжное устройство для коммутации цепей постоянного тока с нагрузкой до 63 А, предназначенное для управления электродвигателями мощностью до 30 кВт. Устройство смонтировано на DIN-рейку, имеет винтовые зажимы и защищено по IP20, что делает его подходящим для установки в распределительных щитах промышленного оборудования.

Назначение и область применения

Контактор ПМЛ-4165М-63А-24В-УХЛ4-Б используется для включения и отключения силовых цепей постоянного тока. Он применяется в системах автоматизации, где требуется управление двигателями, нагревателями, насосами и другими потребителями с высокой коммутационной нагрузкой. Подходит для работы в составе пускателей, управляющих контурах станков, конвейеров, систем вентиляции и других промышленных установках.

Технические характеристики

• Номинальный ток: 63 А - способен выдерживать длительную работу при такой нагрузке без перегрева;
• Напряжение катушки управления: 24 В постоянного тока (DC) - обеспечивает совместимость со стандартными контроллерами и PLC;
• Номинальная мощность электродвигателя: 30 кВт - оптимальна для управления средними по мощности трёхфазными двигателями;
• Количество главных контактов: 3+0 - три нормально замкнутых контакта, без вспомогательных NO/NC в основной цепи;
• Количество вспомогательных контактов: 1+1+1 - один нормально открытый, один нормально закрытый и один универсальный контакт для сигнализации и блокировок;
• Тип подключения: винтовые зажимы - обеспечивают прочное и долговечное соединение;
• Максимальное сечение кабеля: 16 мм2 - позволяет использовать провода сечением до этого значения;
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям и от предметов более 12 мм, но не от воды и пыли;
• Климатическое исполнение: УХЛ4 - рассчитан на работу в помещениях с умеренным и холодным климатом, включая температурный диапазон от −40C до +40C;
• Способ монтажа: DIN-рейка / монтажная плата - гибкая установка в шкафах и панелях;
• Тип изделия: нереверсивный - работает только в одном направлении, не поддерживает изменение полярности;
• Нормативный документ: ТУ3420-091-05758109-2016 - соответствует техническим условиям завода-изготовителя.

Совместимость и монтаж

Контактор ПМЛ-4165М-63А-24В-УХЛ4-Б легко устанавливается на стандартную DIN-рейку шириной 35 мм. Для подключения входящих и выходящих проводов используются винтовые зажимы - затягивать необходимо равномерно, чтобы избежать повреждения жил. Максимальное сечение кабеля - 16 мм2; использование проводов большего сечения невозможно. Катушка управления питается от источника постоянного тока 24 В - важно соблюдать полярность при подключении. Вспомогательные контакты можно использовать для передачи сигналов в системы автоматики, например, для индикации состояния включения.

Безопасность и стандарты

Контактор ПМЛ-4165М-63А-24В-УХЛ4-Б изготовлен в соответствии с требованиями ТУ3420-091-05758109-2016. Степень защиты IP20 исключает доступ к токоведущим частям при случайном прикосновении, однако не защищает от попадания влаги или пыли - поэтому устройство следует устанавливать только внутри закрытых щитов. Наличие вспомогательных контактов позволяет реализовать функции блокировки и контроля, что повышает безопасность автоматических систем.

Преимущества

• Высокая надёжность коммутации благодаря проверенной конструкции контактов КЭАЗ;
• Поддержка постоянного тока 24 В - идеальна для современных систем управления на базе PLC и микроконтроллеров;
• Гибкий монтаж: возможность фиксации как на DIN-рейке, так и на монтажной плате;
• Наличие трёх вспомогательных контактов - удобно для создания сложных логических схем без внешних реле;
• Климатическое исполнение УХЛ4 - допускает применение в неотапливаемых помещениях в условиях северных регионов России.

Ограничения применения

• Не предназначена для реверсирования двигателей - требуются два контактора или специализированный реверсивный пускатель;
• Защита IP20 запрещает установку во влажных, пыльных или наружных условиях - обязательно использование в закрытом щите;
• Катушка управления работает только от постоянного тока - нельзя подключать к переменному напряжению 24 В AC;
• Отсутствие встроенной тепловой защиты - для защиты двигателя необходимы отдельные тепловые реле или электронные устройства;
• Максимальное сечение кабеля 16 мм2 - не подходит для крупных установок с токами выше 100 А.

Примеры использования

• Управление трехфазным асинхронным двигателем 30 кВт в системе конвейера на пищевом производстве;
• Включение насоса в системе водоснабжения через PLC с выходом 24 В DC;
• Автоматический запуск вентиляционной установки при достижении заданной температуры;
• Коммутирующее устройство в пульте управления станком ЧПУ с использованием вспомогательных контактов для индикации “работа”.

Практические советы

• Перед монтажом проверьте соответствие напряжения катушки - 24 В DC, а не AC. Подключение к переменному току вызовет отказ или перегрев;
• При подключении кабелей используйте наконечники типа “штырь” или “вилка”, чтобы предотвратить ослабление контакта;
• Для увеличения срока службы рекомендуется устанавливать контактор в хорошо вентилируемом месте, особенно при работе на максимальной нагрузке;
• Если нужна защита от перегрузки - параллельно с этим контактором ПМЛ-4165М-63А-24В-УХЛ4-Б установите тепловое реле;
• При сборке схемы учтите, что вспомогательные контакты имеют механическую связь с главными - они срабатывают одновременно с основным контактом.
