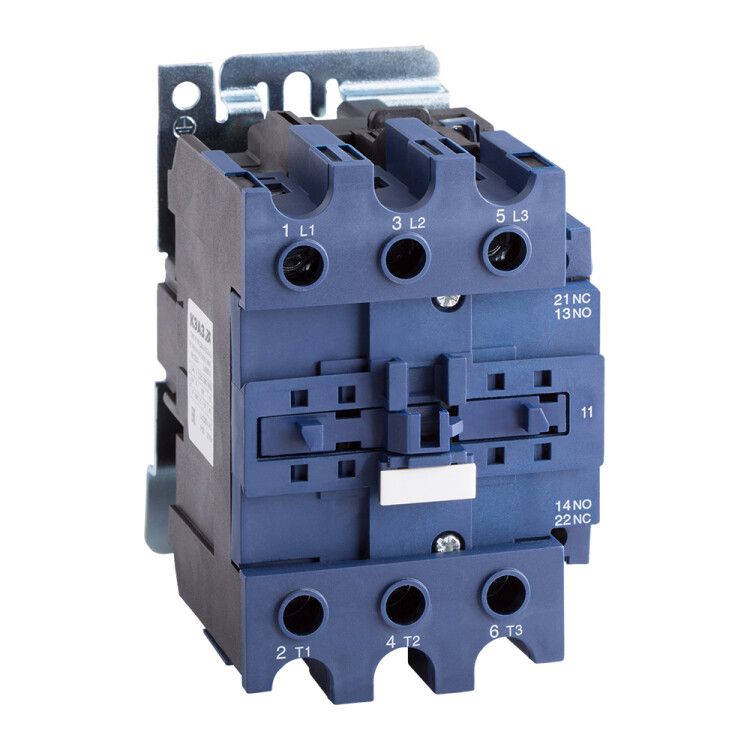

Контактор ПМЛ-5165ДМ УХЛ4 Б 100А кат. 24В DC КЭАЗ 253215

Контактор ПМЛ-5165ДМ-100А-24В-УХЛ4-Б от КЭАЗ предназначен для частого включения и отключения электродвигателей до 45 кВт в цепях постоянного тока. Устройство устанавливается на DIN-рейку и работает в условиях повышенной влажности и перепадов температур благодаря исполнению УХЛ4.

Назначение и область применения

Контактор ПМЛ-5165ДМ-100А-24В-УХЛ4-Б используется для коммутации силовых цепей постоянного тока. Он применяется там, где требуется надёжное управление нагрузкой с помощью слаботочного сигнала - например, в системах автоматизации, на конвейерах, насосных станциях, промышленном оборудовании с двигателями до 45 кВт. Подходит для работы в помещениях с контролируемой средой, таких как цеха, складские комплексы, энергообъекты.

Технические характеристики

• Род тока: постоянный (DC)
• Номинальный ток: 100 А
• Напряжение катушки управления: 24 В DC
• Номинальная мощность электродвигателя: 45 кВт
• Главные контакты: 3 пары (без вспомогательных контактных групп в основном контуре)
• Вспомогательные контакты: 1 нормально замкнутый + 1 нормально открытый + 1 универсальный (можно использовать как НЗ или НО)
• Подключение: винтовые зажимы
• Максимальное сечение кабеля: 35 мм2
• Способ монтажа: на DIN-рейку или монтажную плату
• Степень защиты: IP20 - защищён от доступа пальцами и крупными предметами, но не герметичен
• Климатическое исполнение: УХЛ4 - рассчитан на работу при температурах от −40 C до +40 C и высокой влажности
• Исполнение: нереверсивное - не предназначено для изменения направления вращения
• Нормативный документ: ТУ 3420-091-05758109-2016

Совместимость и монтаж

Контактор ПМЛ-5165ДМ-100А-24В-УХЛ4-Б совместим со всеми стандартными DIN-рейками типа TS35. Для установки достаточно зафиксировать устройство на рейке механическим щелчком. Монтаж на плату возможен через отверстия в основании - требует предварительного сверления. Винтовые зажимы позволяют подключить провода сечением до 35 мм2. Обязательно соблюдайте момент затяжки - избыточная сила повредит контактные элементы. Катушка управления питается исключительно от источника постоянного тока 24 В; применение переменного тока вызовёт выход устройства из строя.

Безопасность и стандарты

Произведён согласно техническому условию ТУ 3420-091-05758109-2016. Соответствует требованиям безопасности для оборудования низкого напряжения. IP20 обеспечивает базовую защиту от случайного прикосновения к токоведущим частям, но не защищает от попадания воды, пыли или агрессивных газов - поэтому не используйте в сырых, пыльных или наружных условиях без дополнительной защиты корпуса.

Преимущества

• Высокий рабочий ток (100 А) позволяет управлять мощными двигателями без необходимости использования внешних пускателей
• Катушка 24 В DC безопаснее и менее чувствительна к помехам, чем аналоги на 220 В AC
• Гибкая система вспомогательных контактов (1+1+1) удобна для реализации блокировок, сигналов состояния и интерфейсов с ПЛК
• Конструкция с винтовыми зажимами снижает риск плохого контакта при многократных демонтажах
• Климатическое исполнение УХЛ4 делает изделие пригодным для использования в холодных регионах России и стран СНГ

Ограничения применения

• Не переменного тока - использование 220 В AC приведёт к перегреву и отказу катушки
• IP20 не допускает эксплуатацию во влажных, запылённых или агрессивных средах без бокса или кожуха
• Отсутствие реверсивных контактов - нельзя использовать для управления двигателем в обоих направлениях
• Максимальное сечение кабеля 35 мм2 - не подходит для больших шин или кабелей выше этого значения
• Не имеет функции тепловой защиты - необходимо дополнительно устанавливать термореле при длительной работе на граничных нагрузках

Примеры использования

• Автоматизация ленточных конвейеров на пищевых производствах
• Управление насосами в системах водоочистки с питанием от аккумуляторной батареи 24 В
• Пуск вентиляторов и компрессоров в промышленных HVAC-системах
• Циклическое включение/выключение печей нагрева в металлообработке
• Системы автономного питания с использованием солнечных батарей и контроллеров 24 В DC

Практические советы

• Перед первым включением проверьте соответствие напряжения катушки - даже кратковременный переброс на 48 В выведет контактор из строя
• При подключении кабелей сечением более 25 мм2 рекомендуется использовать наконечники - они обеспечивают лучший контакт и долговечность
• Если контактор установлен рядом с источниками ЭМИ (частотные преобразователи, сварочные аппараты), экранируйте управляющие провода
• Для контроля состояния можно задействовать один из вспомогательных контактов - он передаст сигнал в PLC о положении главных контактов
• Проверяйте состояние контактов каждые 6–12 месяцев при интенсивной эксплуатации - окисление может увеличивать переходное сопротивление
• Обратите внимание: этот контактер является частью серии ПМЛ - все модели этой серии имеют унифицированные размеры и крепления, что упрощает замену
