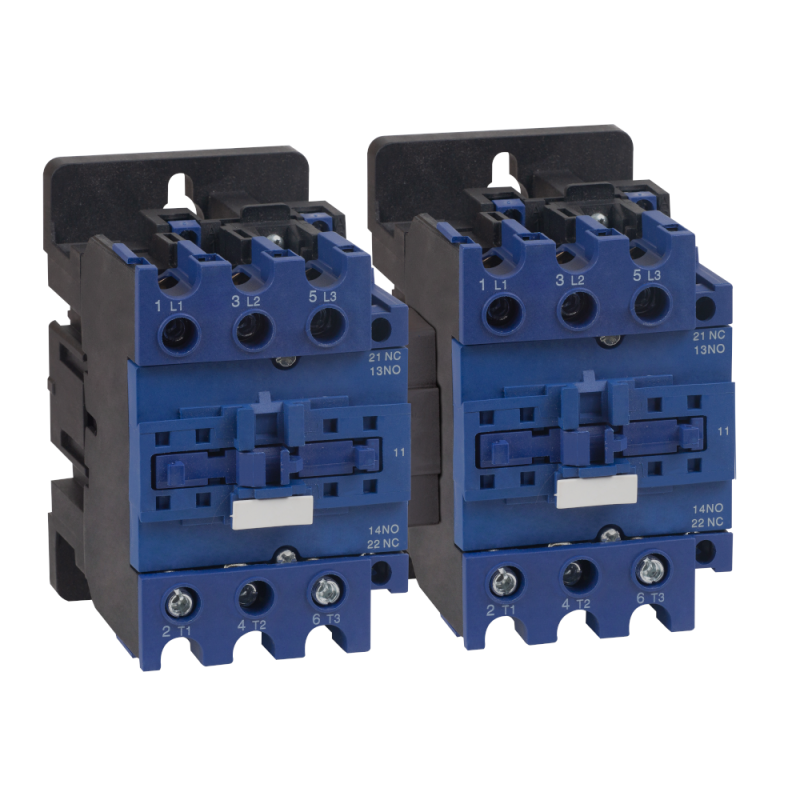

Контактор реверсивный ПМЛ-5560ДМ-100А-220AC-Б-УХЛ4 - 110657 КЭАЗ

Контактор реверсивный ПМЛ-5560ДМ-100А-220AC-УХЛ4-Б от КЭАЗ предназначен для частого включения и отключения трёхфазных электродвигателей с возможностью изменения направления вращения. Устройство рассчитано на работу в условиях умеренного и холодного климата и монтируется на DIN-рейку.

Назначение и область применения

Контактор реверсивный ПМЛ-5560ДМ-100А-220AC-УХЛ4-Б используется для управления трёхфазными асинхронными двигателями мощностью до 45 кВт. Благодаря реверсивному исполнению, он позволяет менять направление вращения двигателя - это необходимо в системах с перемещением нагрузки в обоих направлениях: конвейеры, лифты, насосные станции, металлорежущие станки и другие механизмы с требованием реверса.

Технические характеристики

• Номинальный ток: 100 А - способен коммутировать токи до этого значения в нормальных режимах работы;
• Напряжение катушки управления: 220 В AC - работает от сети переменного тока 220 В, частотой 50/60 Гц;
• Количество главных контактов: 3 - три пары силовых контактов для коммутации фаз A, B, C;
• Количество вспомогательных контактов: 1 - один контакт для сигнализации или блокировки в цепях управления;
• Номинальная мощность двигателя: 45 кВт - оптимальная нагрузка для данного контактора при напряжении 380 В;
• Тип подключения: винтовые зажимы - надёжное соединение с проводниками сечением до 35 мм2;
• Способ монтажа: на DIN-рейку - совместим с типовой шиной 35 мм, удобен для сборки распределительных щитов;
• Степень защиты: IP20 - защищён от доступа пальцев и предметов более 12 мм, но не герметичен; не предназначен для открытых площадок;
• Климатическое исполнение: УХЛ4 - выдерживает температуры от −40 C до +40 C, устойчив к повышенной влажности и запылённости в закрытых помещениях;
• Нормативный документ: ТУ 3426-044-05758109-2008 - соответствует техническим условиям завода-изготовителя.

Совместимость и монтаж

Контактор реверсивный ПМЛ-5560ДМ-100А-220AC-УХЛ4-Б устанавливается на стандартную DIN-рейку шириной 35 мм. Для подключения используются винтовые зажимы - рекомендуется использовать медные жилы сечением до 35 мм2. Максимальное усилие затяжки - не более 1,5 Нм, чтобы избежать повреждения корпуса. Подключение катушки управления осуществляется к клеммам A1–A2, расположенным на передней панели. Обязательно соблюдайте полярность при подключении - хотя контактор работает от переменного тока, переполюсовка может вызвать некорректную работу вспомогательных контактов.

Безопасность и стандарты

Контактор выполнен в соответствии с требованиями ТУ 3426-044-05758109-2008 и прошёл внутренние испытания КЭАЗ на механическую прочность, тепловую стойкость и электрическую долговечность. Степень защиты IP20 исключает случайный доступ к токоведущим частям, однако устройство не предназначено для установки во взрывоопасных средах, на открытом воздухе или в местах постоянного воздействия воды и масла. Для обеспечения безопасности рекомендуется применять в составе системы с автоматическим выключателем или предохранителем.

Преимущества

• Реверсивная схема реализована в одном корпусе - не требуется два отдельных контактора и сложная блокировка;
• Высокий ресурс коммутаций благодаря качественной дугогашущей камере и надёжным контактам;
• Удобный винтовой зажим - позволяет работать с гибкими и одножильными проводами без подготовки;
• Климатическое исполнение УХЛ4 делает его пригодным для использования в неотапливаемых цехах и на объектах с суровым микроклиматом;
• Совместим с большинством стандартных щитов и комплектующих КЭАЗ - легко заменить аналогичный элемент в существующей системе.

Ограничения применения

• Не применяется в условиях высокой запылённости, сырости или попадания жидкостей - степень защиты IP20 недостаточна;
• Не предназначен для работы с постоянным током - катушка управления рассчитана только на переменный ток 220 В;
• Не допускается использование вне диапазона температур −40…+40 C - при более низких температурах возможна потеря эластичности материалов;
• Не следует применять для двигателей мощностью выше 45 кВт - риск перегрева и отказа контактов;
• Требуется внешняя блокировка между двумя положениями (обычно через кнопочные станции) - сам по себе контактор не предотвращает одновременное включение двух направлений.

Примеры использования

• Конвейерная лента с обратным ходом - изменение направления движения при необходимости сброса материала;
• Подъёмник платформы - управление движением вверх и вниз;
• Циркулярная пила с функцией реверса - для удаления застрявших заготовок;
• Насосная система с продувкой труб - чередование направления потока для очистки;
• Оборудование для производства бетона - вращение барабанов в обоих направлениях.

Практические советы

• Перед монтажом проверьте соответствие напряжения катушки (220 В AC) и частоты (50/60 Гц) вашей сети - неверное питание приведёт к выходу из строя;
• При использовании в цепях с частыми включениями (более 60 раз в час) контролируйте нагрев контактора - при длительном перегрузе снижается срок службы;
• Зажимайте кабель плотно, но без излишнего усилия - ослабленный контакт вызывает нагрев, перегрузка - риск возгорания;
• Для безопасной работы используйте кнопочную станцию с механической блокировкой - она предотвратит одновременное включение прямого и обратного направления;
• При замене старого контактора - сверьте номер модели: ПМЛ-5560ДМ-100А-220AC-УХЛ4-Б от КЭАЗ имеет точные габариты и крепление, что упрощает замену на аналогичный экземпляр.
