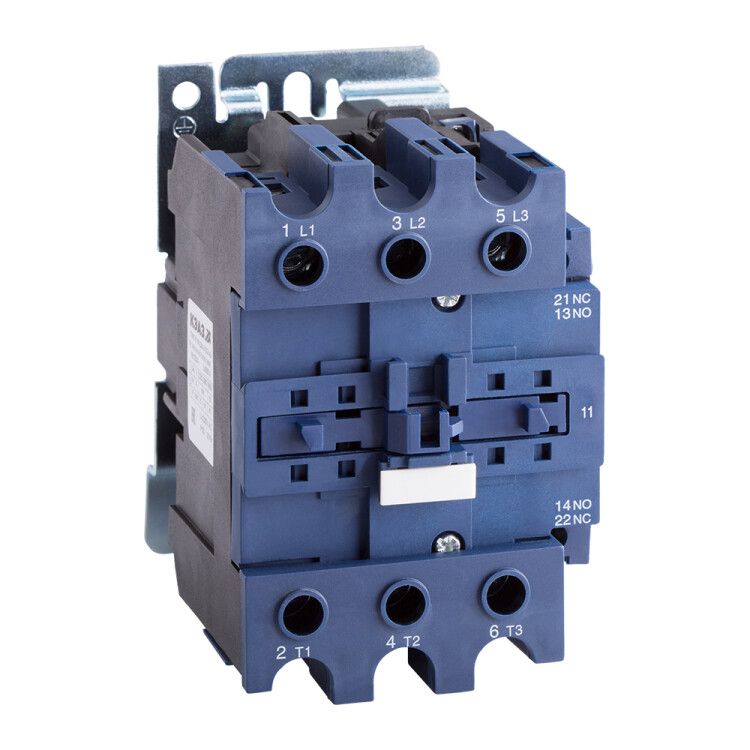

Контактор ПМЛ-4165ДМ УХЛ4 Б 80А кат. 24В DC КЭАЗ 253214

Контактор ПМЛ-4165ДМ-80А-24В-DC-УХЛ4-Б от КЭАЗ предназначен для частого включения и отключения электродвигателей мощностью до 37 кВт в цепях постоянного тока. Этот контактный аппарат надёжно работает в условиях умеренного и холодного климата благодаря исполнению УХЛ4 и монтируется на DIN-рейку. Артикул 253214 соответствует сериям ПМЛ и РТЛ.

Назначение и область применения

Контактор ПМЛ-4165ДМ-80А-24В-DC-УХЛ4-Б используется для коммутации силовых цепей постоянного тока. Он применяется в системах автоматизации, где требуется управление двигателями через слаботочные сигналы - например, в промышленных станках, конвейерах, насосных станциях и системах вентиляции. Подходит для задач, требующих частых включений и выключений без износа механических элементов.

Технические характеристики

• Номинальный ток: 80 А - способен выдерживать длительную нагрузку до этого значения в нормальных условиях;
• Напряжение катушки управления: 24 В постоянного тока (DC) - совместим с большинством промышленных контроллеров и PLC;
• Номинальная мощность электродвигателя: 37 кВт - оптимальна для двигателей средней мощности в промышленной автоматике;
• Количество главных контактов: 3+0 - три рабочих контакта, без вспомогательных для переключения направления;
• Количество вспомогательных контактов: 1+1+1 - один замыкающий, один размыкающий и один универсальный (можно использовать как замыкающий или размыкающий);
• Климатическое исполнение: УХЛ4 - рассчитан на работу при температуре от −40 C до +40 C и повышенной влажности;
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям и от крупных предметов, но не от пыли и воды;
• Тип подключения: винтовой - позволяет надёжно закрепить провода сечением до 25 мм2;
• Способ монтажа: DIN-рейка или монтажная плата - гибкая установка в распределительных щитах;
• Нормативный документ: ТУ3420-091-05758109-2016 - соответствие техническим условиям завода-изготовителя.

Совместимость и монтаж

Контактор ПМЛ-4165ДМ-80А-24В-DC-УХЛ4-Б совместим со всеми стандартными DIN-рейками типа TS35. Для подключения используйте медные провода сечением до 25 мм2 - более толстые кабели не войдут в зажимы. Напряжение на катушке должно быть строго 24 В DC; превышение вызывает перегрев и выход из строя. Монтаж на монтажную плату возможен, но требует дополнительных крепёжных отверстий - они предусмотрены конструкцией корпуса.

Безопасность и стандарты

Контактор соответствует требованиям ТУ3420-091-05758109-2016 и прошёл внутренние испытания КЭАЗ на долговечность и тепловой режим. Отсутствуют сертификаты CE или UL - продукт ориентирован на рынки СНГ. Применяйте в соответствии с правилами устройства электроустановок (ПУЭ): не допускается использование в взрывоопасных зонах, так как степень защиты IP20 не обеспечивает герметичность.

Преимущества

• Высокая надёжность при частых операциях включения/выключения - срок службы до 1 млн циклов;
• Катушка 24 В DC снижает риск помех в системах управления по сравнению с переменным током;
• Трёхполюсная конструкция с вспомогательными контактами позволяет реализовать базовые схемы самоблокировки и сигнализации;
• Устойчивость к колебаниям температуры - идеально для неотапливаемых помещений и уличных шкафов в регионах с суровым климатом.

Ограничения применения

• Не предназначена для работы в условиях высокой запылённости, влаги или агрессивных сред - IP20 недостаточно;
• Нельзя применять в цепях переменного тока - катушка и контакты рассчитаны исключительно на постоянный ток;
• Не рекомендуется для управления двигателями свыше 37 кВт - возможен перегрев и отказ контактов;
• Отсутствует функция реверса - для изменения направления вращения нужен второй контактор или специализированный реверсивный модуль.

Примеры использования

• Автоматизация конвейерной линии - управление приводом с помощью PLC и кнопочного поста;
• Система водоснабжения - включение/выключение насоса по уровню в баке;
• Промышленный нагреватель - регулирование мощности через термореле и слаботочную цепь 24 В DC;
• Подъёмник или лифт - безопасное отключение при аварийном состоянии.

Практические советы

• Перед монтажом проверьте напряжение на катушке - даже кратковременный перенапряжение (например, 36 В вместо 24 В) может повредить обмотку;
• Затягивайте винты зажимов усилием 0,5–0,7 Нм - слишком сильное давление деформирует пластик, слабое - вызовет нагрев и окисление;
• Используйте вспомогательные контакты для индикации состояния: замыкающий контакт можно подключить к индикаторной лампе;
• При использовании в холодных помещениях - перед первым включением после длительного простоя проверьте свободное перемещение якоря;
• Для увеличения срока службы - не перегружайте контактор выше 80 А, особенно при частых пусках.
