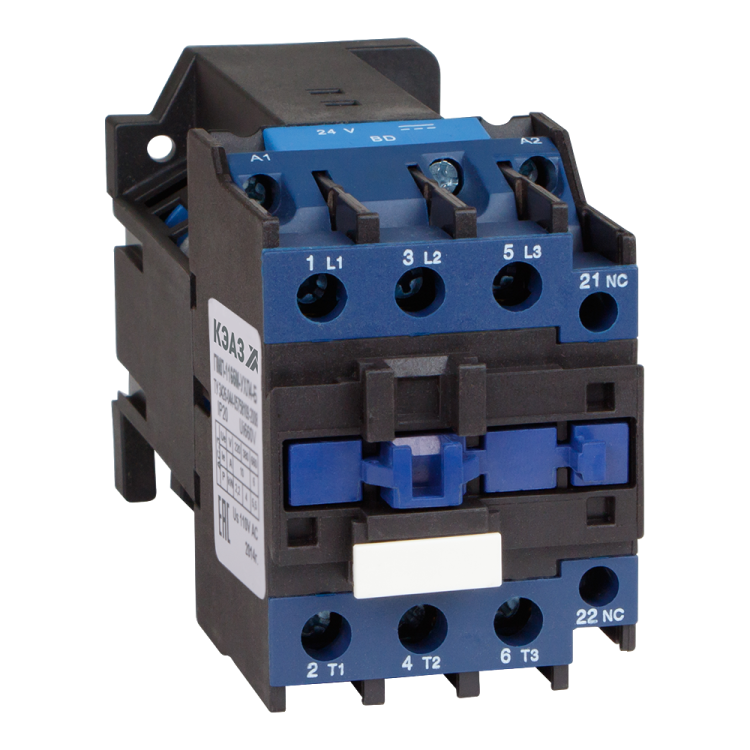

Контактор ПМЛ-1165ДМ УХЛ4 Б 16А кат. 24В DC КЭАЗ 253192

Контактор ПМЛ-1165ДМ-16А-24В-УХЛ4-Б от КЭАЗ - это надёжное устройство для коммутации нагрузки постоянного тока до 16 А, предназначенное для управления двигателями и другим оборудованием на DIN-рейке. Модель рассчитана на работу в условиях умеренного и холодного климата и применяется там, где требуется частое включение/выключение цепей.

Назначение и область применения

Контактор ПМЛ-1165ДМ-16А-24В-УХЛ4-Б используется для удалённого включения и выключения электрических цепей с помощью слаботочного сигнала на катушке 24 В постоянного тока. Он подходит для управления электродвигателями, нагревательными элементами, светильниками и другими потребителями, требующими частых переключений. Особенно эффективен в системах автоматизации: например, в насосных станциях, вентиляционных установках, тепловых завесах и устройствах АВР.

Технические характеристики

• Тип тока: постоянный (DC) - работает исключительно с источниками питания постоянного тока, не совместим с сетью 220 В AC;
• Напряжение катушки: 24 В DC - обеспечивает безопасную и энергоэффективную командную цепь;
• Номинальный ток: 16 А - способен коммутировать нагрузку до этой величины без перегрева;
• Число полюсов: 3 - три силовых контакта для трёхфазной сети;
• Конфигурация контактов: 3 нормально открытых (3NO) + 1 нормально замкнутый (1NC) - позволяет реализовать базовые схемы управления и аварийной остановки;
• Номинальная мощность: 7,5 кВт - соответствует максимальной нагрузке для двигателей этого класса при напряжении 380 В;
• Подключение: винтовые зажимы - удобны для фиксации проводов сечением до 2,5 мм2;
• Монтаж: на DIN-рейку типа TS35 - стандартизированное крепление для щитов любой комплектации;
• Защита: IP20 - защищает от доступа пальцев и крупных предметов, но не герметичен; не допускается использование во влажных средах без корпуса;
• Климатическое исполнение: УХЛ4 - работает при температуре от −40 C до +40 C, устойчив к колебаниям влажности и образованию конденсата;
• Нормативный документ: ТУ 3420-091-05758109-2016 - сертифицирован по внутренним техническим условиям КЭАЗ.

Совместимость и монтаж

Контактор ПМЛ-1165ДМ-16А-24В-УХЛ4-Б легко устанавливается на стандартную DIN-рейку шириной 35 мм. Для подключения используйте медные жилы сечением до 2,5 мм2 - более толстые провода не войдут в зажимы. Подключите катушку управления к источнику 24 В DC через кнопочные станции, термореле или контроллер. Главные контакты подсоединяйте к трёхфазному потребителю: L1–L3 на вход, T1–T3 на выход. Наличие NC-контакта позволяет использовать его в цепях безопасности - например, для отключения питания при аварии.

Безопасность и стандарты

Контактор выполнен в соответствии с требованиями ТУ 3420-091-05758109-2016 и прошёл проверку на механическую прочность и долговечность. Защита IP20 предотвращает случайный контакт с токоведущими частями, однако не обеспечивает защиту от брызг воды или пыли - поэтому обязательно помещайте его в закрытый распределительный шкаф. Компоненты изготовлены из самозатухающих материалов, что снижает риск распространения пламени при перегрузке.

Преимущества

• Высокая надёжность благодаря проверенной конструкции серии ПМЛ от КЭАЗ;
• Удобный винтовой тип подключения - не требует специнструментов;
• Готов к работе сразу после монтажа - никаких регулировок не требуется;
• Широкий диапазон рабочих температур делает его подходящим для неотапливаемых помещений и уличных щитовых;
• Наличие NC-контакта упрощает внедрение функций аварийной остановки без внешних реле.

Ограничения применения

• Не переменным током - нельзя использовать вместо контакторов на 220 В AC;
• Запрещено применение вне закрытых шкафов из-за низкой степени защиты IP20;
• Не рекомендован для частых включений свыше 600 раз в час - возможен быстрый износ контактов;
• Не поддерживает реверсирование - для изменения направления вращения двигателя нужен второй контактор или реверсивный модуль;
• Максимальное сечение кабеля - 2,5 мм2 - не позволит подключить мощные линии (>10 кВт при высоком напряжении).

Примеры использования

• Автоматический запуск насоса при достижении заданного уровня воды в резервуаре;
• Управление тепловой завесой через термостат с сигналом 24 В DC;
• Переключение между основным и резервным питанием в системе АВР;
• Управление вентилятором системы охлаждения оборудования по сигналу PLC;
• Функциональный элемент в пульте управления лифтом или эскалатом (при условии соблюдения требований ГОСТ Р 51322).

Практические советы

• Обязательно проверьте полярность при подключении катушки 24 В DC - неверная полярность не повредит устройство, но не вызовет срабатывание;
• При использовании в местах с повышенной вибрацией (например, рядом с насосами) дополнительно закрепите контактор хомутами или клеевой пластиной;
• Для увеличения срока службы контактов не включайте нагрузку выше 80 % от номинала (не более 12,8 А);
• Если вам нужен реверс - выбирайте два таких контактора и организуйте взаимоблокировку;
• Проверяйте затяжку винтов через 1–2 месяца после первого включения - особенно при больших токах.
